3D打印机热端水冷夹套结构设计

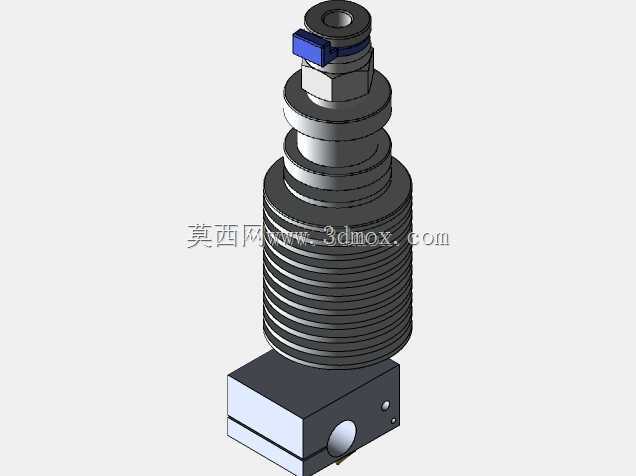

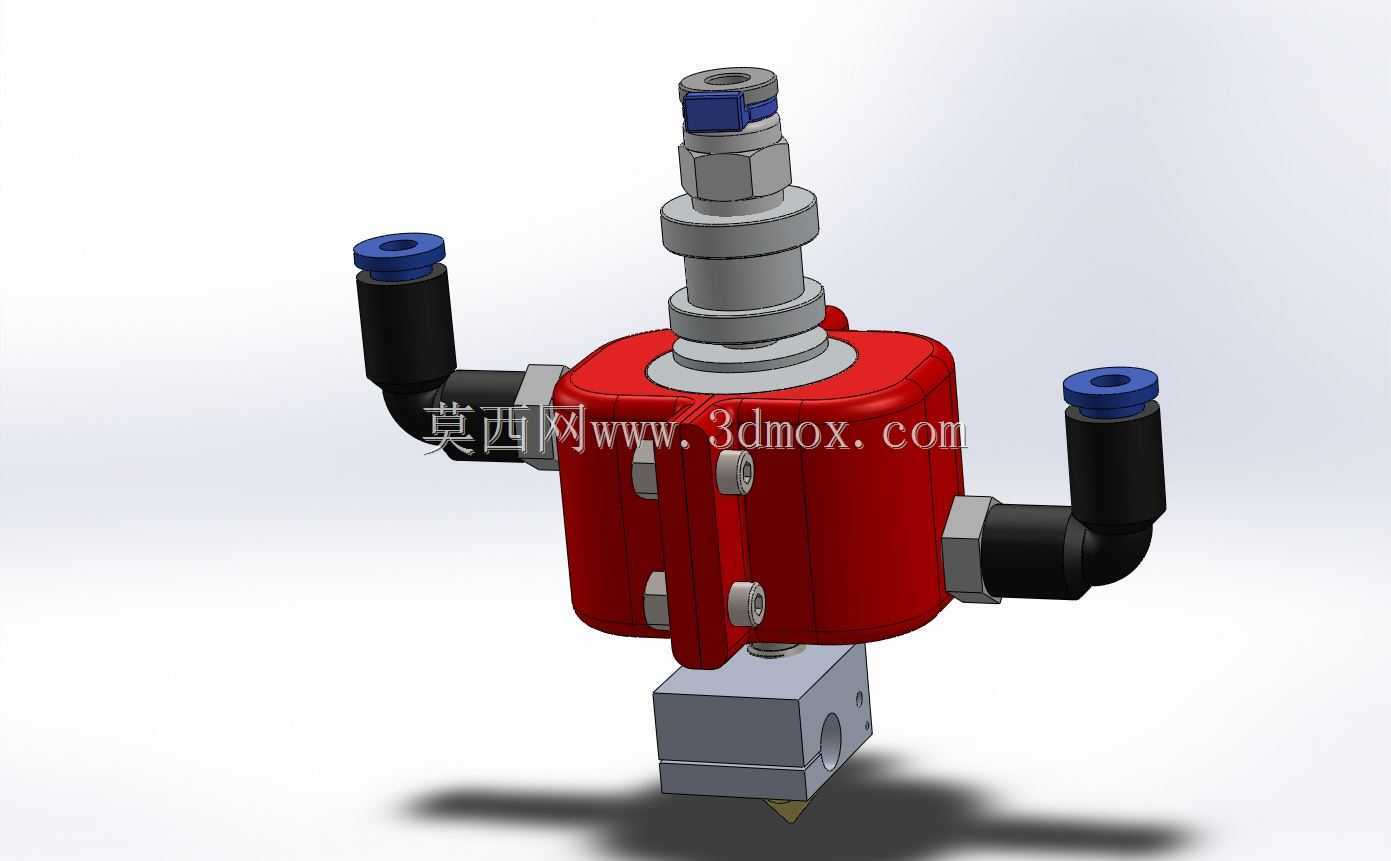

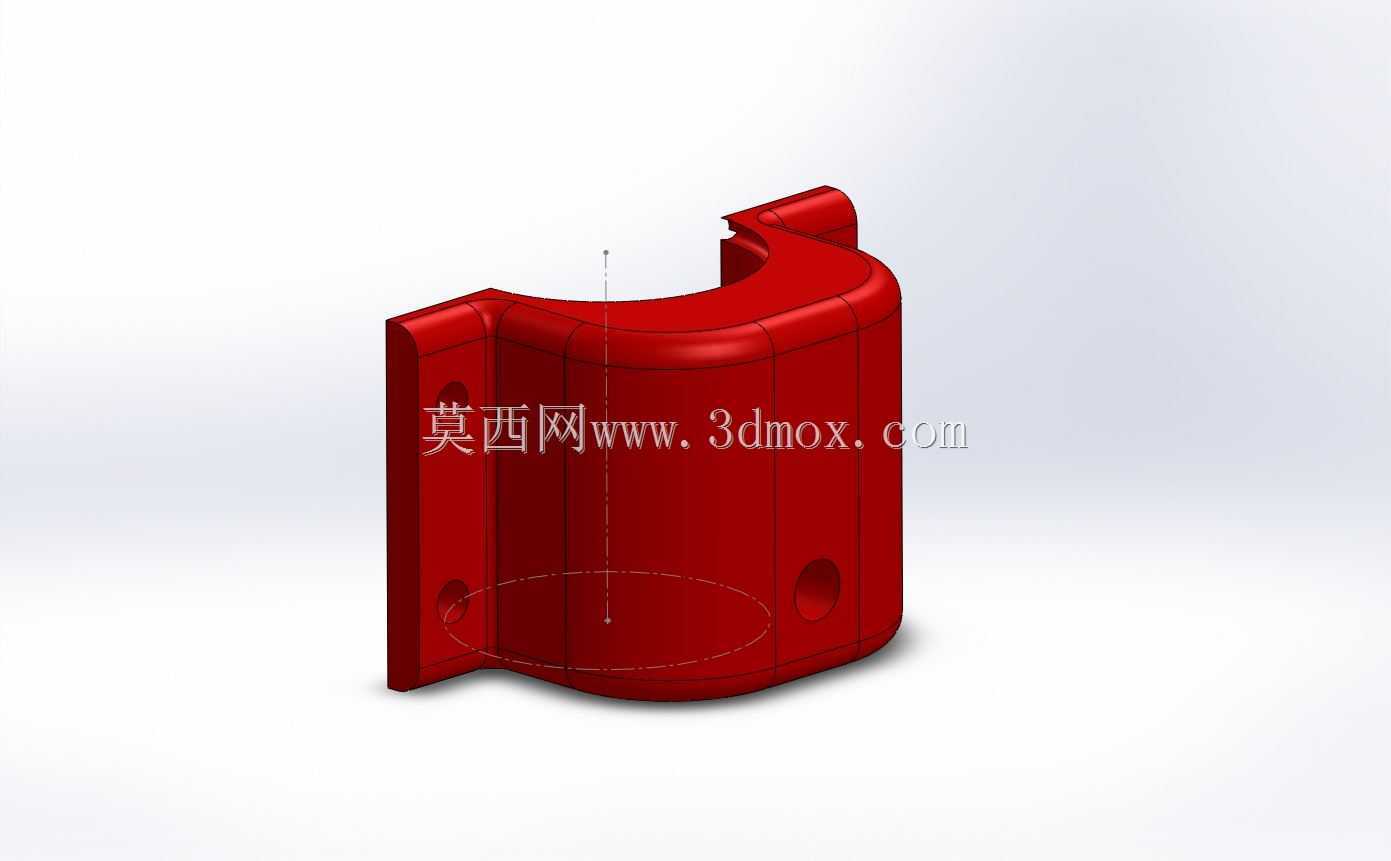

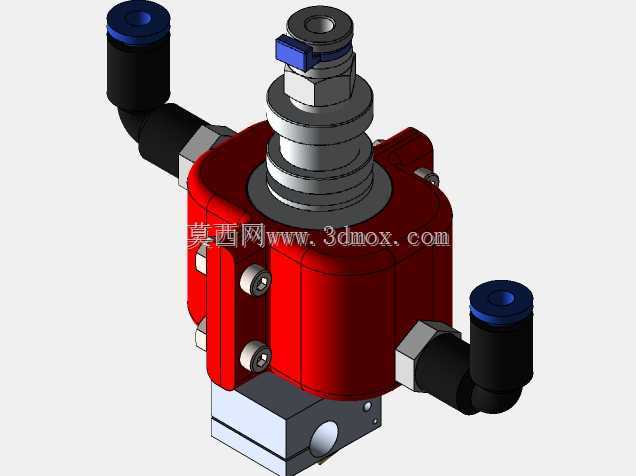

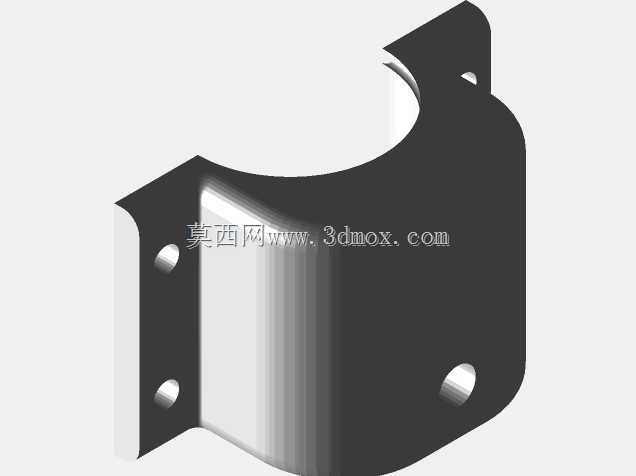

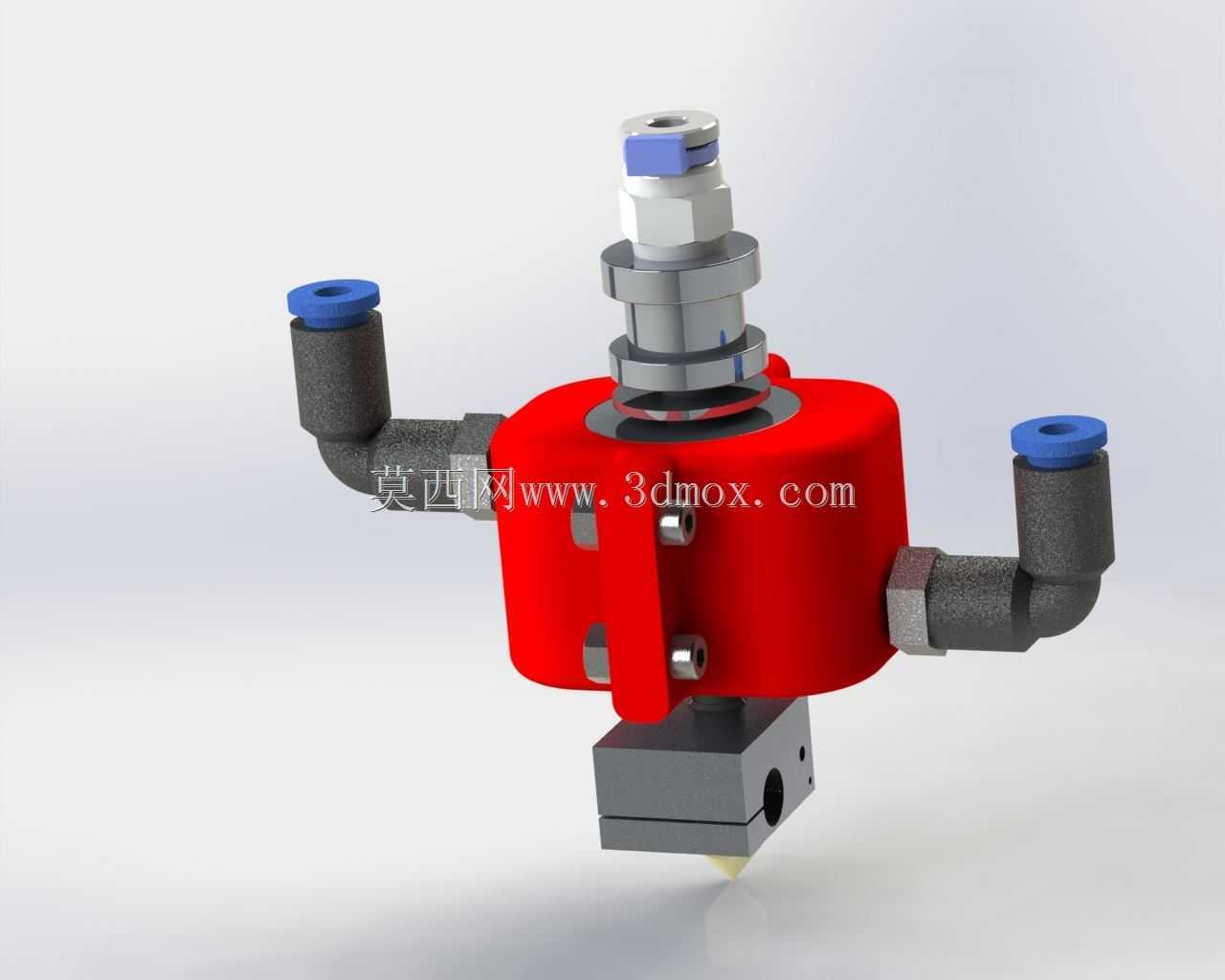

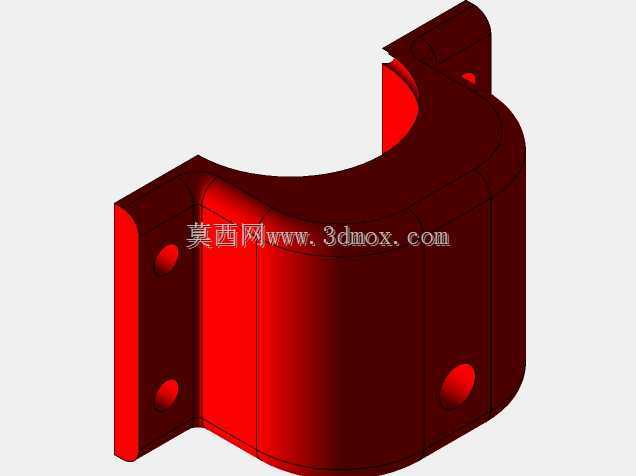

　　在桌面级FDM3D打印设备的热端散热系统设计中，水冷方案相比传统风冷具备散热效率高、运行噪音低、热场控制稳定的核心优势，这款热端冷却套正是针对低成本水冷改装需求开发的专用结构件，适配常规直径的柱状热端加热块安装场景。从实际装机的边界条件来看，该冷却套采用半包式环抱结构，两侧预留的带孔安装耳可直接通过M3螺丝固定在热端支架上，安装时无需大幅改动原有挤出机的走线与固定结构，整体径向尺寸控制在40mm以内，轴向高度35mm，不会与周边的挤出齿轮、散热风扇、自动调平探针等部件产生运动干涉，适配绝大多数Ender系列、CR系列等主流桌面级FDM打印机的热端改装空间。

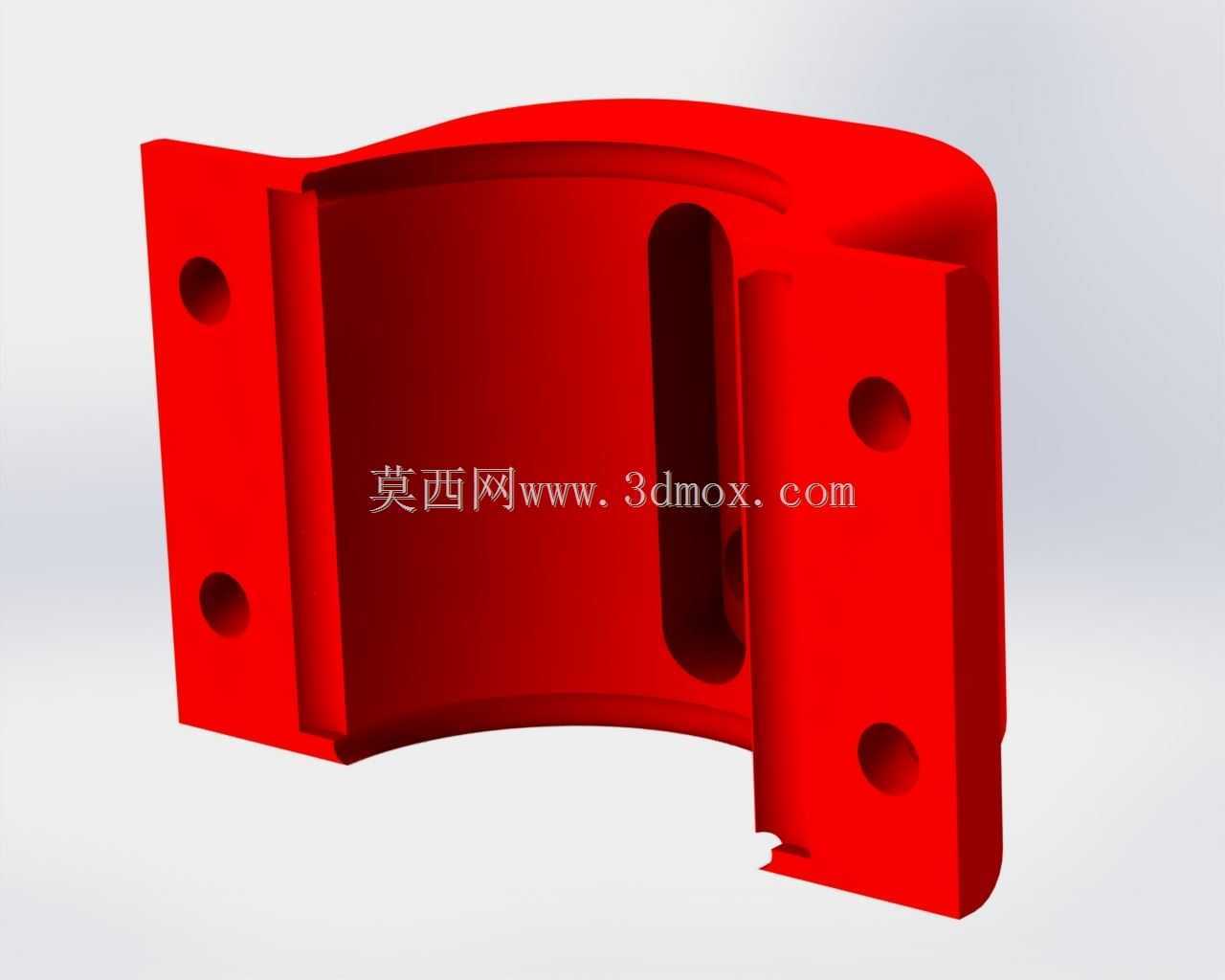

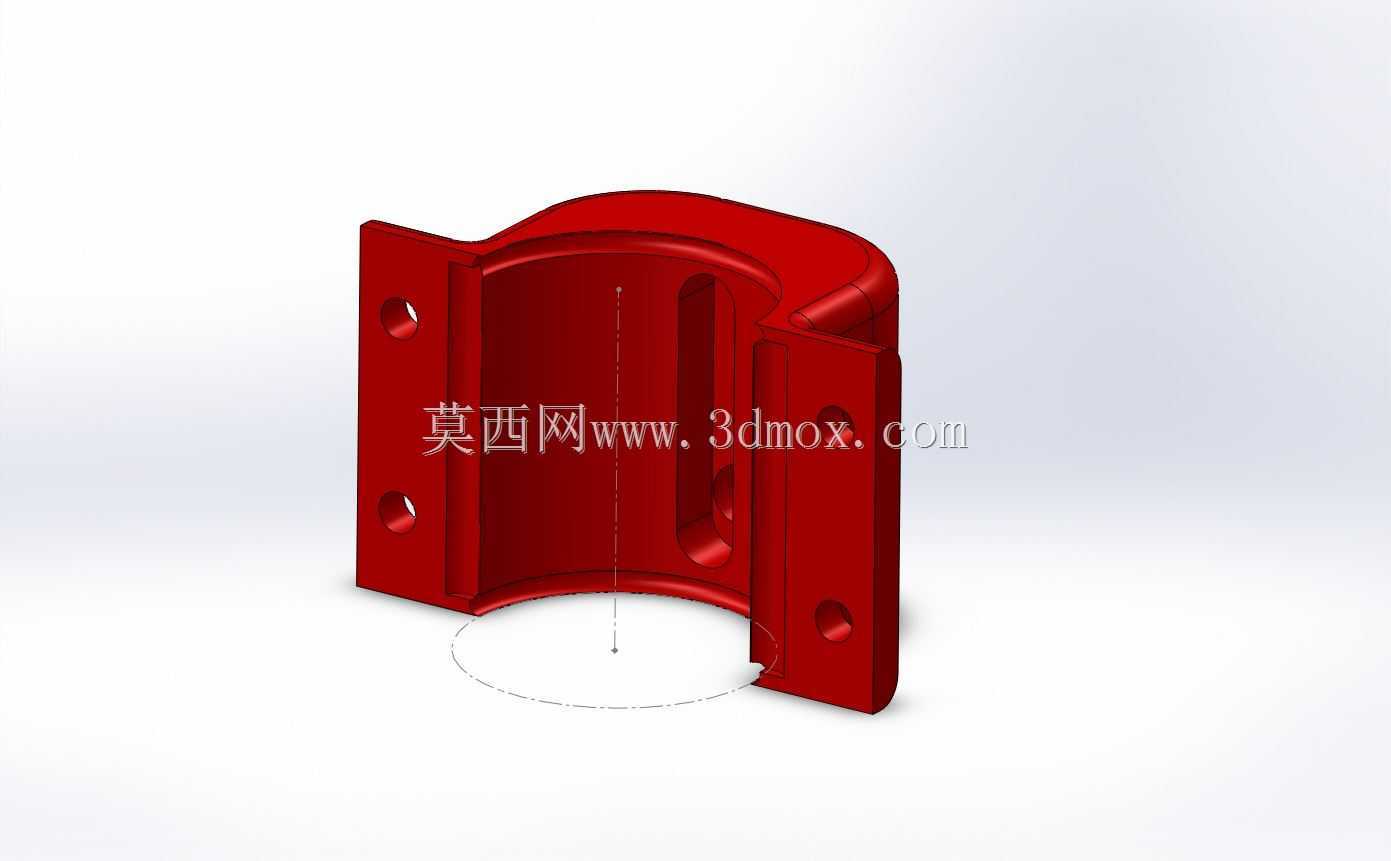

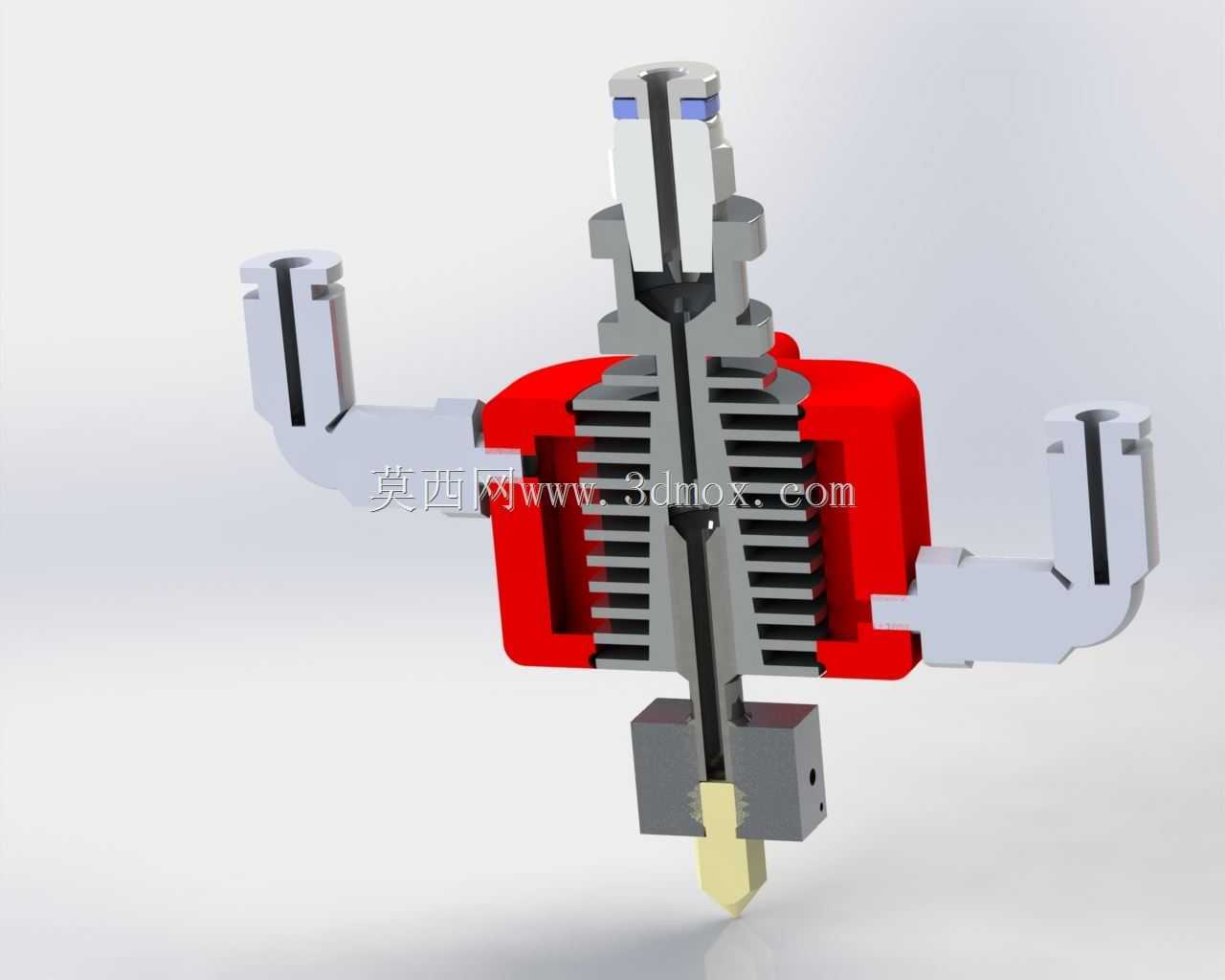

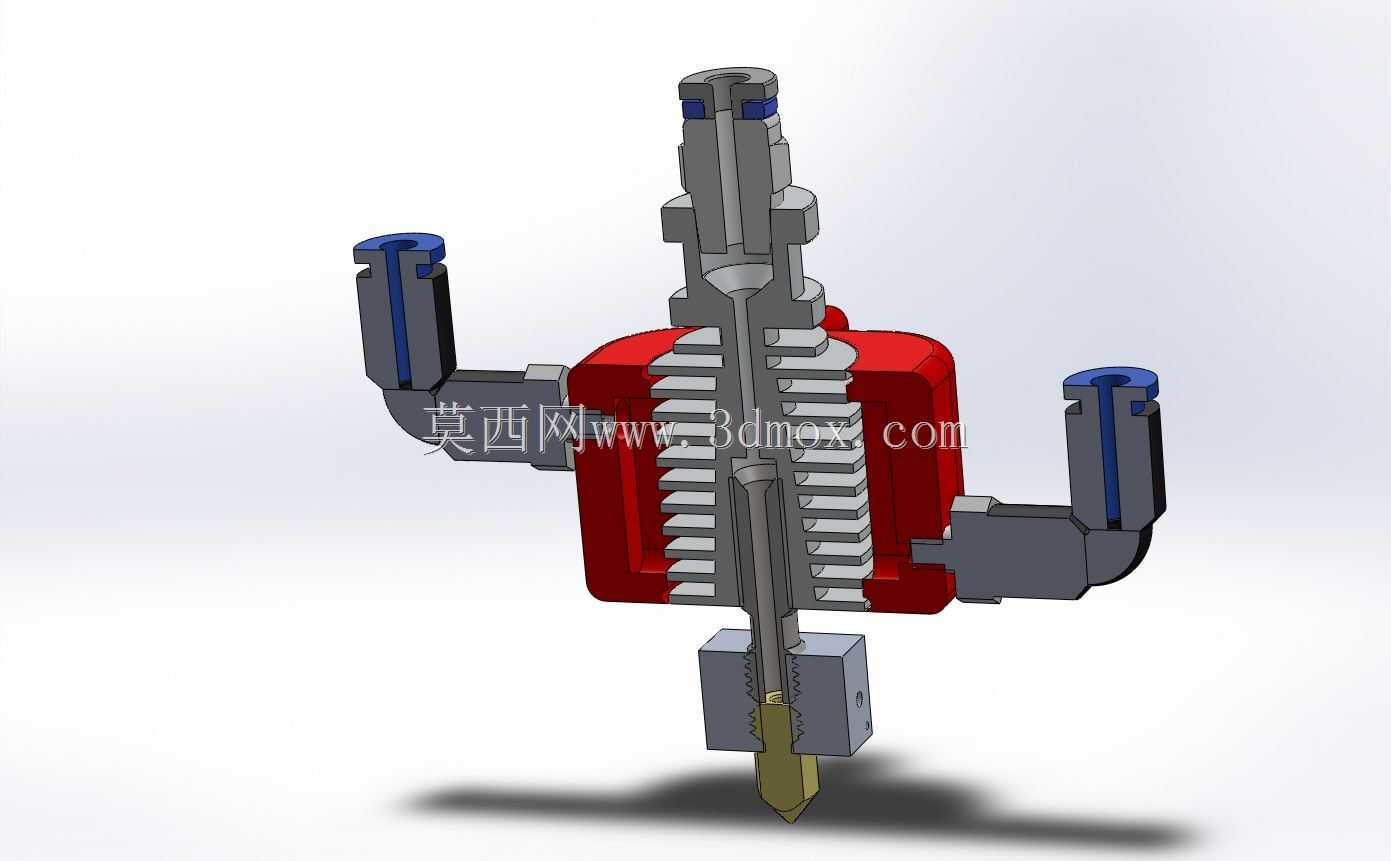

　　结构设计上，冷却套的内腔与热端外壁预留0.2mm的填充间隙，内部开设的纵向导流槽可引导冷却液从底部进水口流入后，沿热端外壁纵向流动至顶部出水口排出，避免出现冷却液短路直进直出的散热死区；内腔凹槽填充的硅胶珠一方面可以填充间隙排出空气，降低接触热阻，另一方面可以缓冲热端工作时的微小振动，避免硬质金属套与热端铝块长期硬接触产生的磨损，同时硅胶材质本身的耐温特性可长期耐受100℃以内的工作温度，完全匹配热端冷端的工作温度区间。

　　从实际应用场景来看，这款冷却套主要针对长时间连续打印高温耗材的工况设计，比如打印PC、ABS、尼龙等需要较高热端温度的耗材时，传统风冷方案容易出现冷端散热不足导致的耗材提前软化、堵头、挤出不畅等问题，该水冷套通过冷却液的持续循环可将冷端温度稳定控制在50℃以内，保证耗材在进入喉管前保持固态状态，大幅降低长时间打印的堵头概率；同时水冷散热没有风扇转动带来的振动，可有效减少打印件表面的振纹，提升高精度打印的成品表面质量。

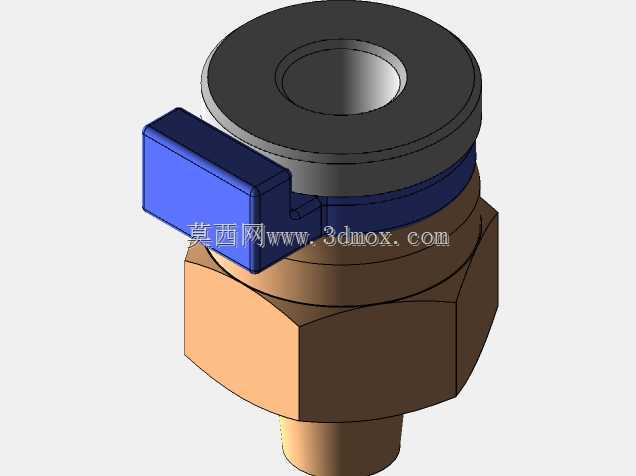

　　设计过程中充分考虑了民用级3D打印玩家的加工与改装成本，整体结构无复杂倒扣与异形曲面，可通过FDM打印直接制作原型，也可通过铝合金CNC加工制作量产版本，进水口与出水口采用标准的4mm快插接口尺寸，可直接匹配市面上常见的水冷管与快插接头，无需额外定制转接件；两侧安装耳的孔位采用长圆孔设计，可兼容±2mm的安装位置误差，降低玩家改装时的对位难度，即使是没有太多机械改装经验的用户也能快速完成装机调试。从流道设计的细节来看，内部导流槽的深度设置为2mm，既保证了足够的冷却液流通截面积，不会因为流道过窄导致水流阻力过大增加水泵负载，又能让冷却液尽可能贴近热端外壁，提升热交换效率；底部进水口的位置正对热端发热核心的对应区域，冷却液进入后第一时间接触温度最高的区域，再沿纵向向上流动带走热量，符合热交换的顺流设计逻辑，可最大化利用冷却液的热容，在低流量的水泵驱动下也能达到足够的散热效果。实际测试中，搭配120mm冷排与5V低功率水泵的情况下，热端加热到260℃持续工作2小时，冷端温度可稳定在42℃左右，相比同规格风冷方案的冷端温度低25℃以上，且全程无风扇运行噪音，适合对打印噪音有要求的工作室、家庭场景使用；同时半包式的结构不会遮挡热端的喷嘴视野，不会影响自动调平传感器的探头工作，也不会在打印小尺寸零件时与打印平台产生碰撞，安装后无需重新调整打印平台的限位高度，降低了改装后的调试工作量。
