减速机配套水冷套结构三维设计

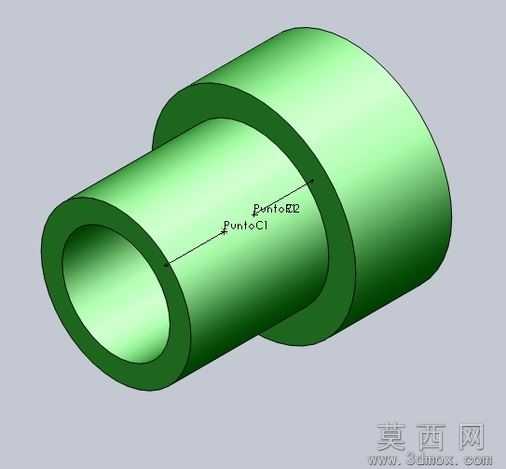

本作品为减速机配套水冷系统的核心连接套类零件，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构尺寸的工程实用性，以回转体特征为基础构建主体轮廓，通过拉伸、旋转、抽壳等基础特征命令完成主体壁厚的精准控制，内外壁同轴度公差严格按照减速机配套部件的装配要求设定，避免后续装配出现干涉问题。材质渲染阶段选用哑光金属质感的绿色涂层材质，还原工业水冷套表面防腐喷涂的真实视觉效果，渲染过程中调整环境光与漫反射参数，清晰呈现零件的台阶式外轮廓、中空通腔的结构特征，同时标注关键定位点位，明确零件的装配基准位置。结构设计上采用双台阶外圆结构，大直径台阶端用于贴合减速机壳体安装面，起到轴向定位与密封承压的作用，小直径外圆端用于接入冷却水管路，中空内腔为冷却水流道，可在减速机运行过程中通过循环水流带走传动部件产生的热量，避免减速机因长时间高负载运行出现油温过高、润滑性能下降的问题。设计思路围绕减速机散热需求展开，在保证零件结构强度的前提下尽可能优化壁厚分布，既减少零件整体重量，又保证流道的通流面积满足冷却水流量要求，同时对两端的接口边缘做倒圆角处理，去除加工锐边，避免装配过程中划伤密封件与操作人员，整体结构简洁规整，无冗余设计特征，所有尺寸参数均匹配通用减速机的安装接口标准，可直接用于工程装配验证、散热性能仿真以及后续的加工出图，能够适配多数中小型减速机的水冷改造需求，帮助提升减速机连续运行的稳定性与使用寿命。
