木工钻孔作业用长条形夹持固定夹具

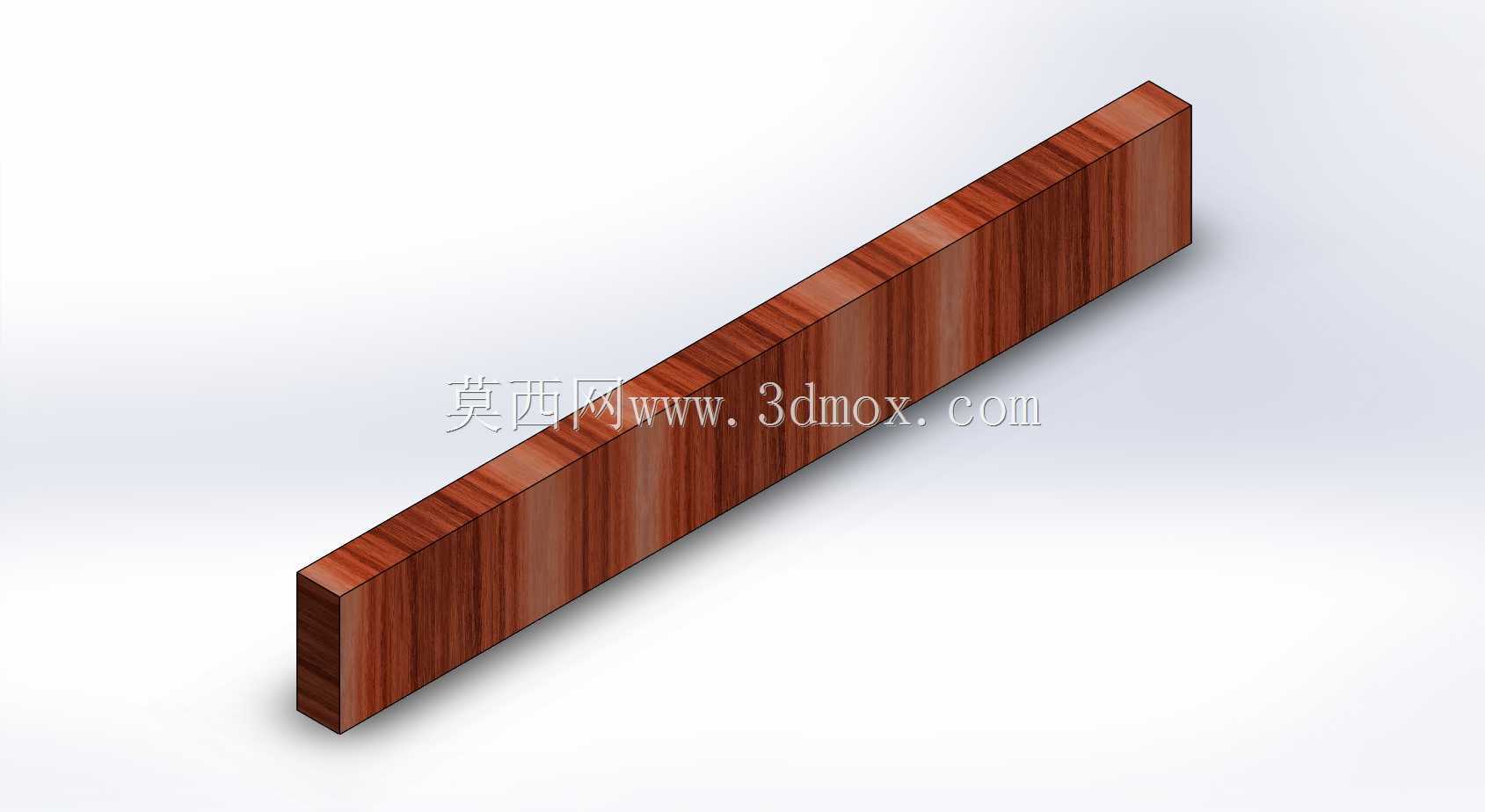

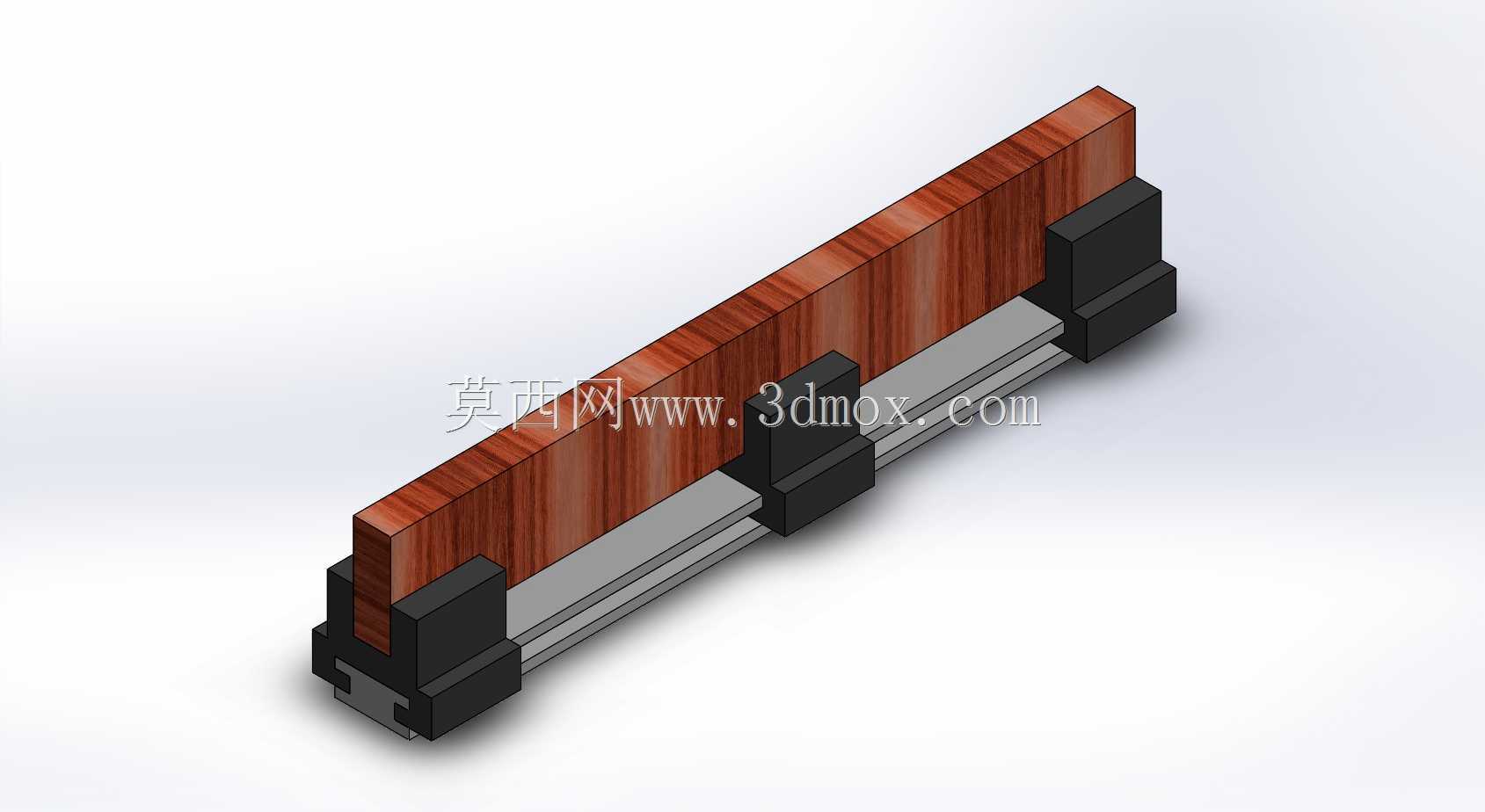

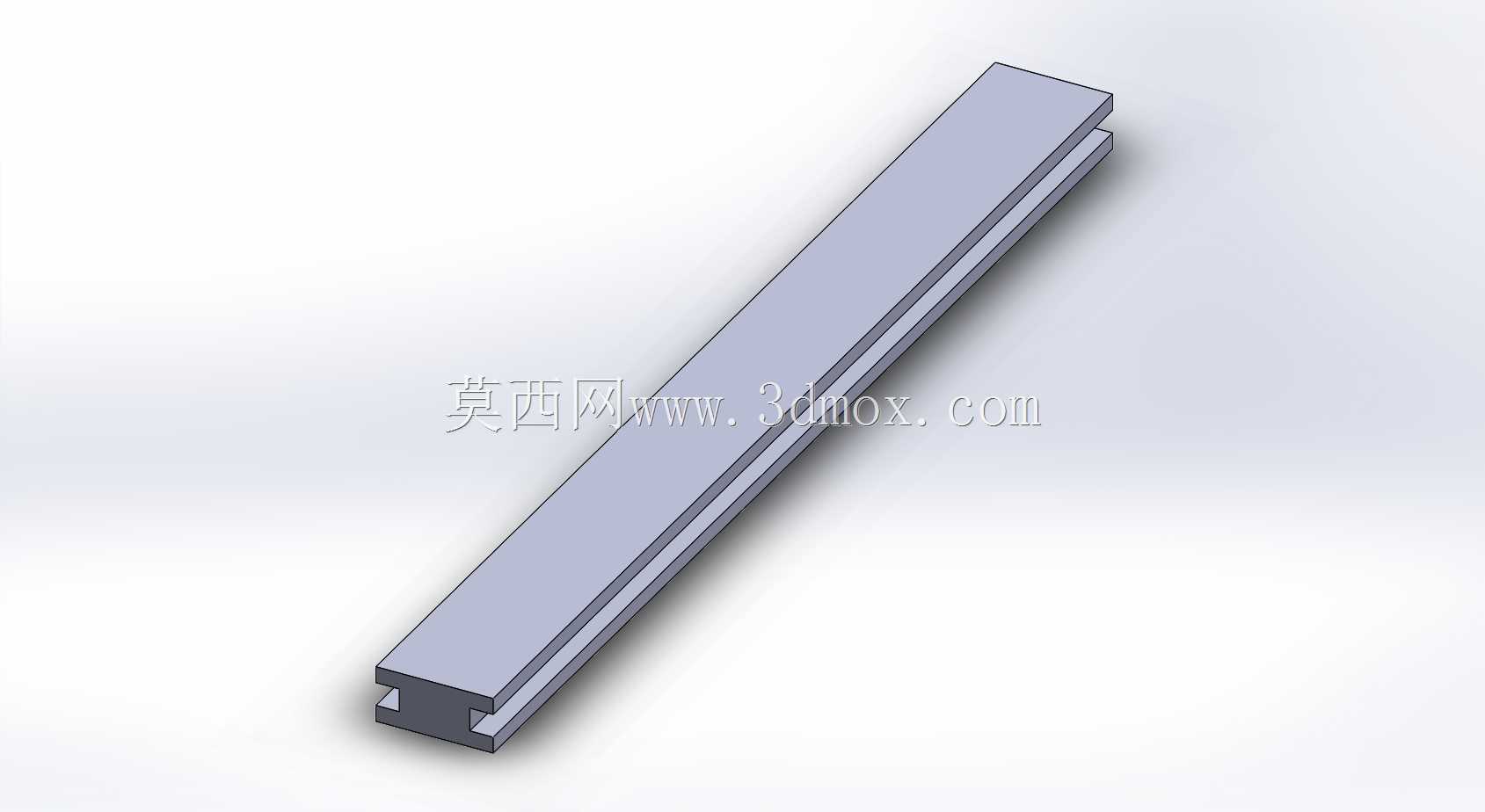

　　在木工加工作业场景里，不管是小型工坊的单件定制加工，还是批量木构件的预制生产，钻孔工序的工件定位精度直接决定了后续榫卯拼接、五金件安装的配合公差，很多现场作业里，工人习惯用手持按压或者普通C型钳固定长条形木件，往往会出现工件窜动、压痕过深、长件中段悬空震颤的问题，这套夹持设备就是针对这类痛点做的结构设计。整套夹具的核心功能是为长条状木制工件提供沿长度方向的连续压紧支撑，适配钻孔、修边、开槽等多道木工工序的装夹需求，区别于传统单点压紧的夹具，它的支撑基座采用通长的平直导轨结构，基座的安装基准面做了平面度公差控制，安装时可以直接通过基座两端的沉头孔固定在木工工作台的T型槽或者预制安装面上，不需要额外做找平垫块，安装边界的预留空间只需要比待加工木件的总长度多出两端压紧座各80mm的调节行程即可，不会占用过多工作台面的有效作业空间。

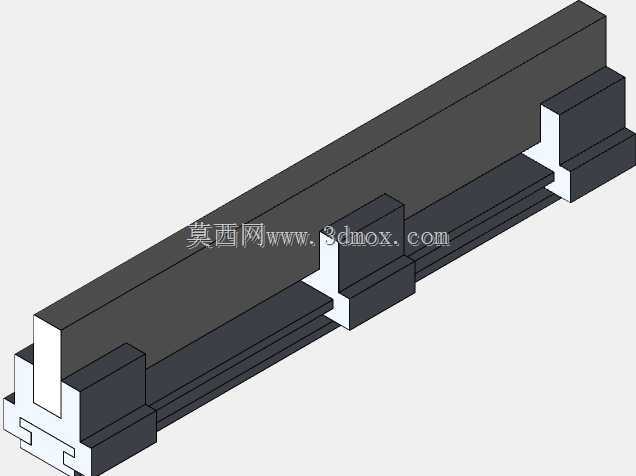

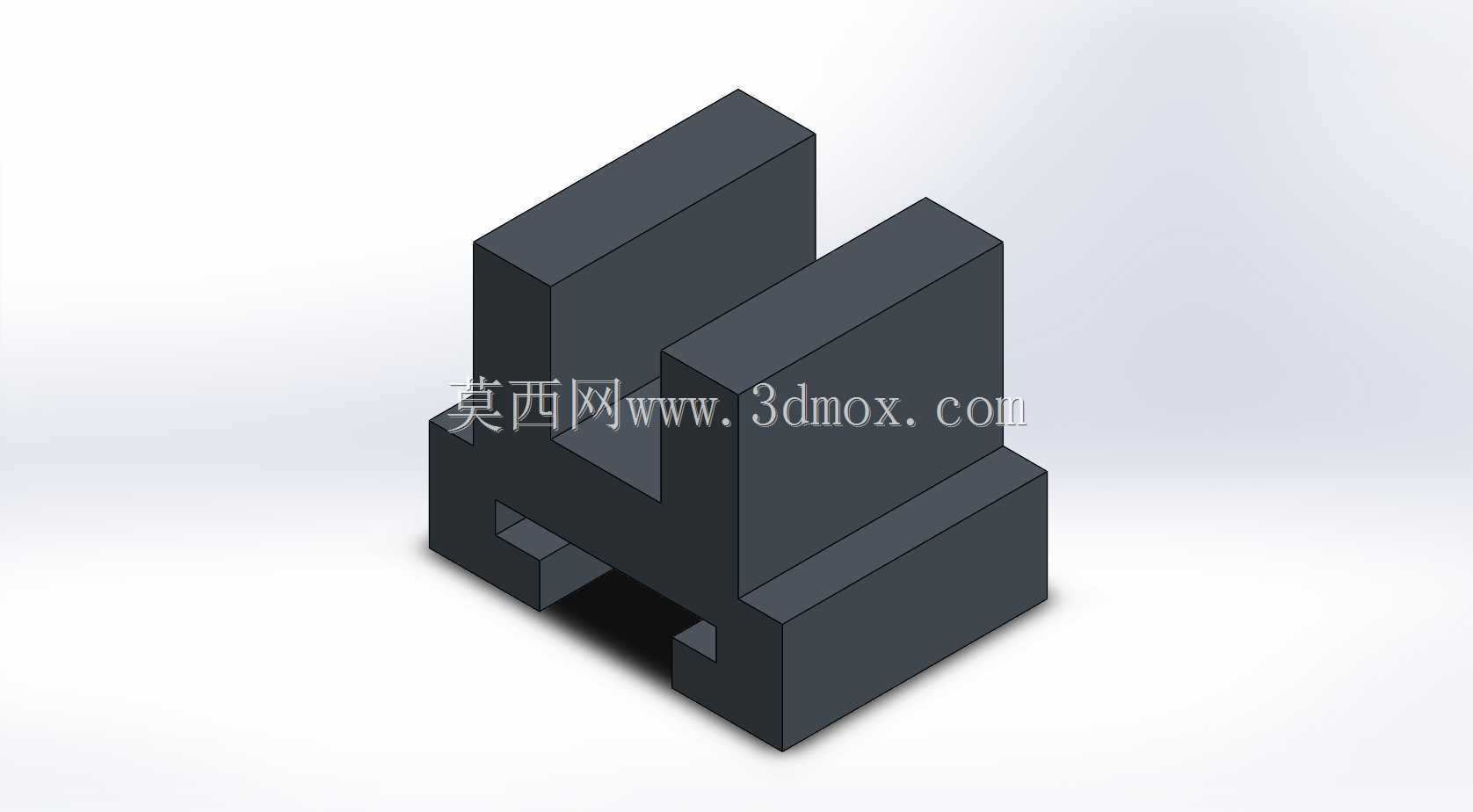

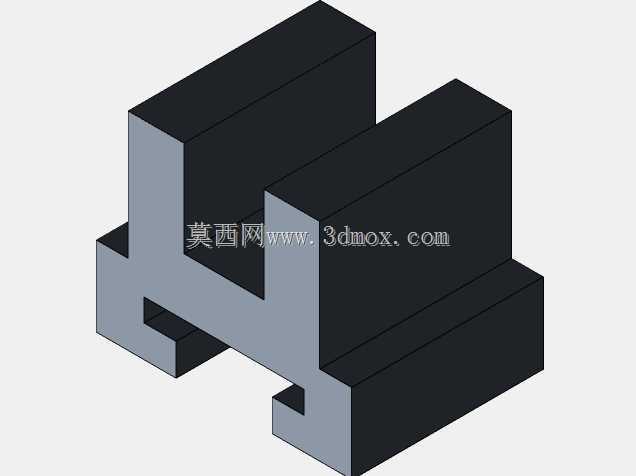

　　两端的压紧座采用滑动式设计，可以沿着基座导轨做无级位置调节，锁紧方式采用侧面顶丝结构，压紧块和木件接触的面做了防滑纹理处理，同时在压紧块和木件之间预留了软质垫片的安装槽，实际使用时可以粘贴毛毡或者橡胶垫，避免硬接触在木件表面留下压痕，影响成品外观。中间的辅助压紧座是针对长度超过1米的长木件设计的，很多长木条在钻孔时，中段位置因为没有支撑，钻头接触工件的瞬间会产生向下的挠度变形，导致钻孔轴线偏移，这个中间压紧座可以根据工件的长度灵活增减数量，滑动到工件易震颤的位置锁紧，和两端压紧座形成多点连续压紧的受力体系，让整个工件的被夹持面受力均匀，不会出现单点压紧导致的工件翘曲。

　　设计的时候特意把压紧行程做了分层设计，粗调行程可以适配20mm到120mm厚度的木件装夹，精调行程通过压紧螺杆实现，每旋转一圈进给2mm，方便操作人员根据木件的材质硬度调整压紧力，比如松木这类软质木材，压紧力控制在刚好限制工件窜动即可，避免压力过大导致木材压溃变形，而硬木或者胶合木构件则可以适当加大压紧力，保证高速钻孔时工件不会出现位移。整套夹具的基座采用铝合金型材做主体，在保证结构刚性的前提下控制了整体重量，单人就可以完成设备的搬运和安装调整，压紧座的受力部件采用钢制结构，长期反复锁紧也不会出现螺纹滑牙或者结构变形，在实际车间应用里，这套夹具除了木工钻孔工序使用，还可以拓展用于木件的砂光、涂胶、小五金件预装等工序的工件固定，不需要频繁更换装夹工具，能有效减少工序间的辅助装夹时间。

　　针对斜孔钻孔的作业需求，这套夹具的基座还预留了角度调节的安装孔位，后续可以搭配角度垫块实现0到45度的工件倾斜装夹，满足不同角度的钻孔加工需求，压紧块的开口尺寸也做了通用化设计，除了实木条，还可以夹持铝型材、PVC长条型材等其他材质的长条工件，拓展了设备的适用场景。在结构细节上，导轨的滑动面做了防尘设计，压紧座和导轨接触的位置加装了防尘毛条，避免木工车间的木屑粉尘进入滑动间隙，导致调节卡滞，日常维护只需要定期清理表面木屑，在滑动面涂抹少量润滑脂即可，不需要复杂的拆解保养，适合木工车间多粉尘的作业环境。
