自定义螺栓式枪械动作机构三维设计

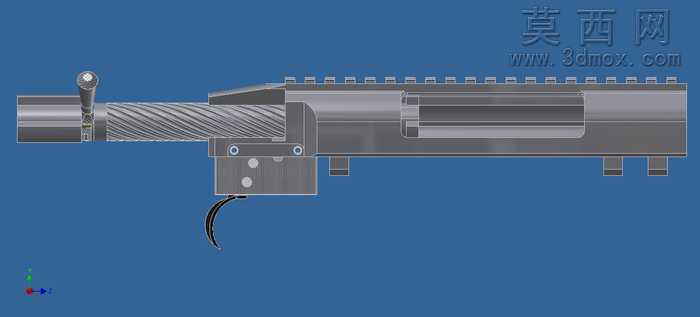

本作品为采用Autodesk Inventor完成的螺栓式枪械动作机构三维建模设计，整体建模过程严格遵循机械结构的实际装配逻辑，从核心的螺栓传动主体出发，逐步完成各功能部件的参数化搭建。建模阶段首先对核心的带螺旋纹路的枪机螺栓部件进行精准绘制，通过螺旋扫描特征还原螺栓表面的传动螺纹结构，保证螺纹导程、牙型参数与实际枪械动作的传动需求匹配，确保后续模拟枪机往复运动时的行程精度。其次对机匣主体进行实体建模，通过拉伸、切除、阵列等特征操作，还原机匣上的皮卡汀尼导轨结构、部件安装定位孔、扳机组件装配槽等细节，所有安装位的尺寸均按照通用枪械配件的装配公差进行设定，保证各部件装配时无干涉问题。扳机组件部分采用多实体建模方式，分别绘制扳机本体、击发传动杆、复位弹簧定位柱等零件，通过装配约束还原扳机的转动行程与击发联动逻辑，拉机柄部件则还原了防滑纹理、定位销孔等细节，保证手动拉动枪机时的操作逻辑可视化。材质与渲染阶段，对金属部件统一赋予合金钢材质，调整材质的粗糙度、金属度参数，还原枪械金属部件的哑光磨砂质感，对弹簧等弹性部件赋予弹簧钢材质，区分不同金属部件的色泽差异，背景采用纯色工业蓝背景，搭配三维软件自带的坐标系标识，清晰展示模型的空间朝向。结构设计上，核心采用螺栓旋转后拉的动作逻辑，通过螺栓表面的螺旋槽与机匣内的导向凸起配合，实现旋转开锁、后拉抽壳、推弹上膛、旋转闭锁的完整动作流程，所有运动部件均预留了合理的活动间隙，避免动作模拟时出现结构碰撞。设计过程中充分考虑了零部件的可拆分性，每个独立零件均可单独导出编辑，同时支持IGES、STL等通用格式转换，方便不同三维软件间的文件交互，也可用于3D打印验证结构可行性，对于公差配合相关的关键尺寸，均在建模时保留了参数化修改入口，可根据实际需求快速调整螺栓直径、机匣长度、扳机行程等核心参数，适配不同规格的同类型动作机构设计需求。
