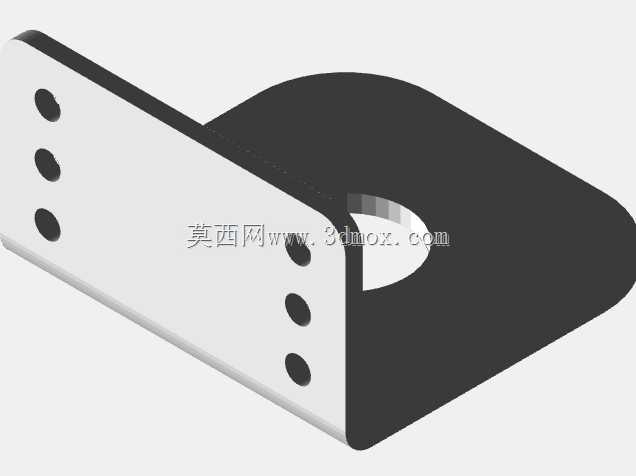

直流电机L型中心轴齿轮安装夹支架

　　这款L型夹支架是专为中心轴齿轮类直流电机配套设计的安装固定构件，在小型自动化设备、桌面级数控机械、教学机器人、绘图打印类设备的动力单元装配场景中应用十分广泛，能够解决小功率直流电机安装时定位不准、运行抖动、固定不牢的常见问题。从实际工程选型角度看，这类支架属于动力系统安装的基础连接件，很多做小型设备开发的结构工程师在选型直流减速电机配套安装件时，往往会遇到安装孔位不匹配、支架强度不足导致电机运行偏移的问题，这款夹件的设计刚好匹配市面上常见的13.5毫米安装孔中心距的中心轴直流减速电机，不需要额外做孔位改制就能直接装配。

　　支架整体采用L型折弯结构，两个安装面分别承担电机固定和设备基体连接的功能，其中电机安装面的厚度为2毫米，材质选用低碳钢，这种厚度和材质的搭配刚好平衡了结构强度和整体重量，整套支架单重仅26克，不会给小型移动类设备增加过多负载，同时2毫米厚的低碳钢在电机持续运行产生振动的工况下，不会出现薄壁件常见的共振变形问题，能长期保持安装精度。支架上的电机安装孔严格按照13.5毫米的中心距排布，对应电机端的安装孔位可以直接穿入螺丝锁紧，不需要现场扩孔或者调整位置，能大幅缩短装配环节的调校时间。

　　面向设备基体的支架安装面设置了3毫米直径的安装孔位，安装时可以通过M3规格的螺丝将整个夹件固定在设备的安装基板、铝型材框架或者其他结构基座上，孔位排布预留了足够的锁紧操作空间，不会出现螺丝批无法伸入锁紧的问题。夹件的折弯处做了圆弧过渡处理，没有尖锐的直角应力集中区，在长期承受电机启停瞬间的扭矩冲击时，折弯位置不会出现应力开裂的情况，这一点比很多市面上采用直角折弯的廉价支架耐用性提升不少。

　　从设计思路上看，这款支架没有做多余的冗余结构，所有结构特征都服务于安装固定的核心功能：电机安装侧的多组孔位可以兼容同系列不同长度的中心轴齿轮电机，不需要更换支架就能适配多款同安装规格的电机，给设备迭代时的动力选型留出了足够的兼容空间；L型的结构形式可以让电机输出轴的朝向与安装基面保持垂直或者平行的布局，适配不同设备的动力传输路径需求，不管是齿轮直接啮合传动，还是通过同步带、联轴器连接负载，都能通过这个支架找到合适的安装位置。

　　在实际装配场景中，使用这款支架时只需要先将电机通过对应孔位固定在夹件的竖直安装面上，确认电机输出轴的齿轮啮合间隙或者传动件对齐度符合要求后，再通过水平安装面的3毫米孔位将整个组件锁紧在设备基座上即可，整个安装过程不需要制作专用的工装夹具，普通的内六角扳手或者十字螺丝刀就能完成全部装配操作。低碳钢材质的基底也方便后续根据实际需求做表面处理，比如喷塑、镀锌来适配不同设备的防腐或者外观要求，不需要担心材质和表面处理工艺不兼容的问题。

　　很多做小型自动化生产线改造、教育类机器人套件开发的工程师在选型这类安装件时，往往容易忽略支架的安装孔位公差，这款夹件的所有安装孔都做了公差控制，电机安装孔的位置度公差控制在0.1毫米以内，安装后电机的输出轴中心高偏差不会超过0.15毫米，能有效避免因为安装偏差导致的齿轮啮合异响、传动效率下降、轴承过早磨损等问题，对于传动精度有一定要求的小型设备来说，这种公差控制水平完全能满足使用需求。另外支架的边缘都做了去毛刺处理，装配过程中不会划伤操作人员的手，也不会刮破设备内部的线材，细节处理符合工业装配的安全要求。
