适配MG995MG996系列25T铝合金伺服舵机臂

在桌面级机器人、小型航模舵面控制、教育类机械臂关节传动、小型自动化执行机构的搭建场景中，舵机输出端的连接件是直接决定传动精度与负载可靠性的核心零件，这款适配MG995、MG996系列舵机的25T花键舵臂，正是针对这类通用大扭矩模拟/数字舵机的输出连接需求设计的专用传动件。

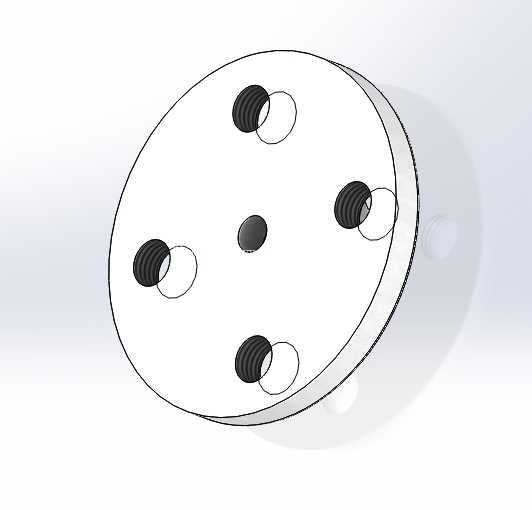

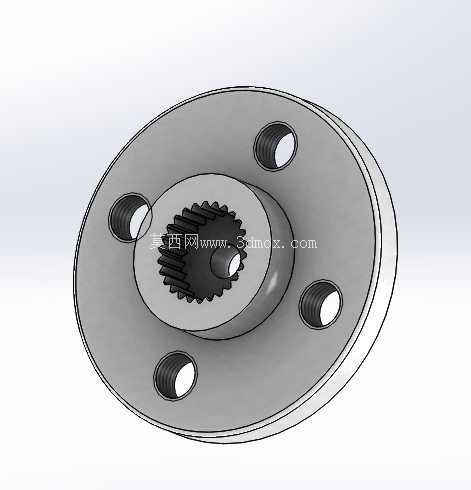

从实际安装边界来看，这款舵臂采用圆盘式结构设计，整体盘体直径为20毫米，这个尺寸刚好匹配MG995、MG996系列舵机输出端的安装空间，不会因为盘体过大干涉周边的舵机支架、连杆结构，也不会因为尺寸过小导致安装点位不足。盘体中心设置与舵机输出轴完全匹配的25T标准花键孔，花键齿形公差控制在合理范围，既可以保证装配时能够顺畅压入舵机输出轴，不会出现过松导致的传动旷量，也不会因为过盈量过大导致装配时损伤舵机输出轴的齿形。

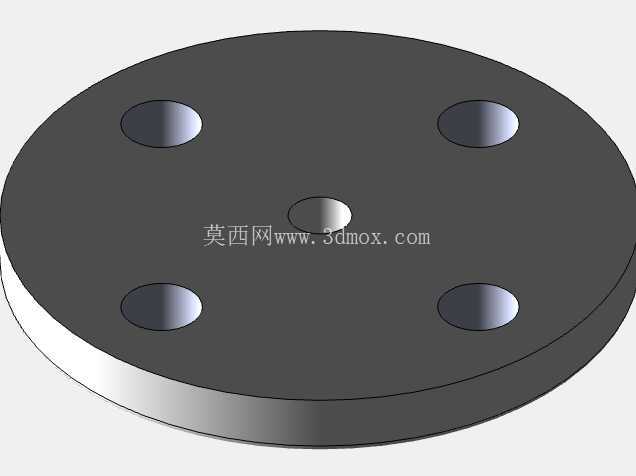

盘体上均匀分布四个M3规格的螺丝安装孔，孔位围绕中心花键孔呈圆周排布，每个安装孔周边预留了足够的螺丝沉头空间，适配标准M3盘头螺丝或者沉头螺丝的安装，用户可以根据实际连杆、摇臂的连接需求，选择任意一个或者多个孔位进行固定，满足不同传动半径的安装要求。盘体中心位置额外设置了一个中心定位孔，当需要安装同轴的传动轮、法兰盘时，可以通过这个孔实现快速同轴定位，减少装配时的同轴度调试工作量。

材质选用上采用优质铝材加工成型，整体零件重量仅2克，对于对自重敏感的航模、小型四足机器人、桌面机械臂等应用场景来说，极低的自重可以有效降低舵机的额外负载，提升舵机的有效输出扭矩，同时铝材本身的强度足够应对MG995、MG996系列舵机的最大输出扭矩，不会在舵机满负载输出时出现舵臂变形、断裂的问题，相比传统塑料舵臂，抗冲击性能和长期使用的疲劳强度有明显提升，适合需要频繁正反转、负载动态变化的使用场景。

从设计思路来看，这款舵臂没有采用传统的单边摇臂结构，而是采用整圆盘的形式，一方面是为了提供更多的安装点位选择，用户不需要额外裁剪或者打孔，就可以实现不同方向、不同力臂长度的连杆连接；另一方面圆盘式的结构整体刚性更好，在承受侧向负载的时候，不会像单边摇臂那样容易在根部出现应力集中的问题，传动过程中的形变更小，控制精度更高。安装时只需要将中心花键孔对准舵机输出轴的齿位压入，调整好初始中位角度之后，通过中心的固定螺丝将舵臂锁紧在舵机输出轴上，再根据实际传动需求在对应的安装孔位固定连杆或者执行端零件即可，不需要额外的转接件，能够直接适配市面上绝大多数采用25T花键输出轴的标准舵机，除了MG995、MG996之外，同规格花键的其他型号舵机也可以通用。

在实际的项目应用中，这类圆盘舵臂常被用在小型机械臂的关节旋转端、航模的舵面差动传动、机器人云台的旋转传动、小型自动化设备的档位切换机构等场景，相比一字型舵臂，圆盘结构可以实现360度范围内任意角度的连杆连接，在做圆周方向的传动布局时，不需要额外定制特殊角度的摇臂，能够大幅缩短结构调试的周期。同时因为采用M3标准螺丝孔位，和市面上通用的铝型材连接件、连杆接头、标准紧固件都能直接适配，不需要单独定制非标螺丝，降低了物料选型的成本。盘体的厚度经过优化，既保证了足够的结构强度，又不会因为过厚导致整体安装尺寸超差，装配之后舵臂和舵机端面的间隙控制在合理范围，不会出现轴向窜动的问题。

在长期使用的可靠性方面，铝合金材质的舵臂不会像塑料舵臂那样在温度变化较大的环境中出现老化变脆的问题，在-10到60摄氏度的常规工作环境下，尺寸稳定性和强度都能保持稳定，适合在户外工作的小型机器人、航模产品上使用。花键孔的加工精度直接决定了传动的回程误差，这款舵臂的花键孔和标准25T舵机轴的配合间隙控制在0.02毫米以内，传动过程中的回程旷量极小，能够满足需要精准位置控制的伺服传动场景，比如小型机械臂的定位控制、云台的角度控制等，不会因为连接部位的旷量导致控制精度下降。
