BO电机L型钢制安装固定夹结构

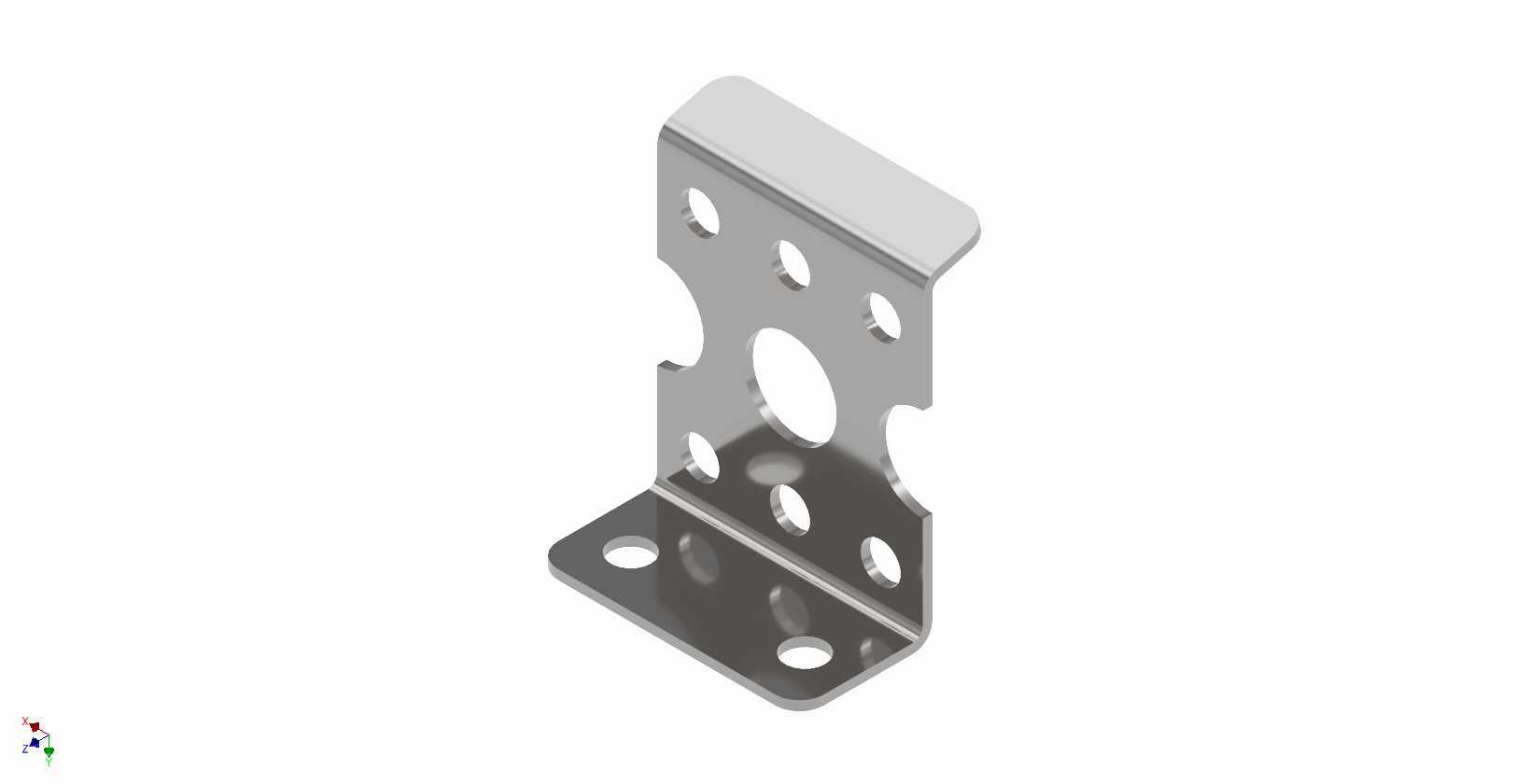

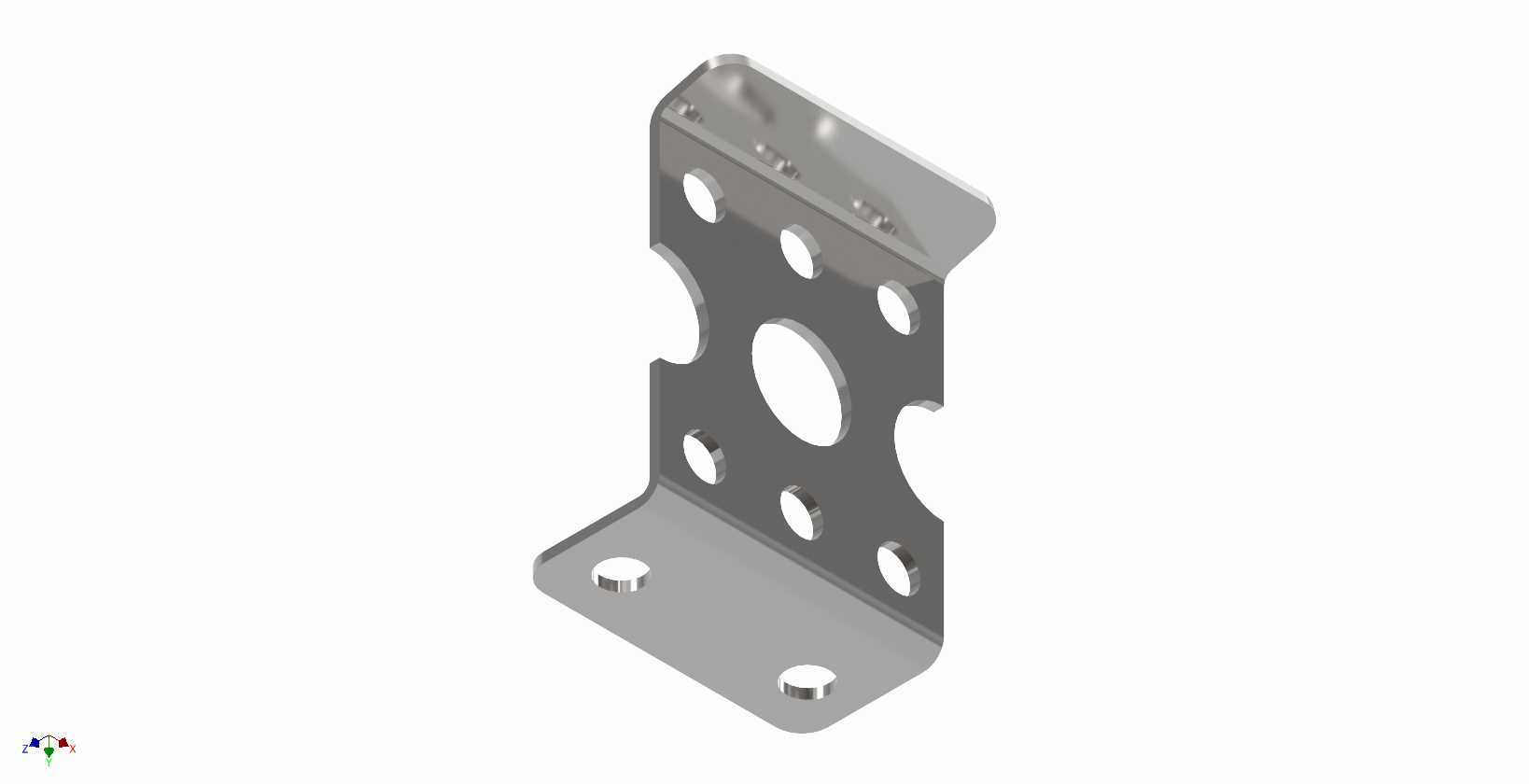

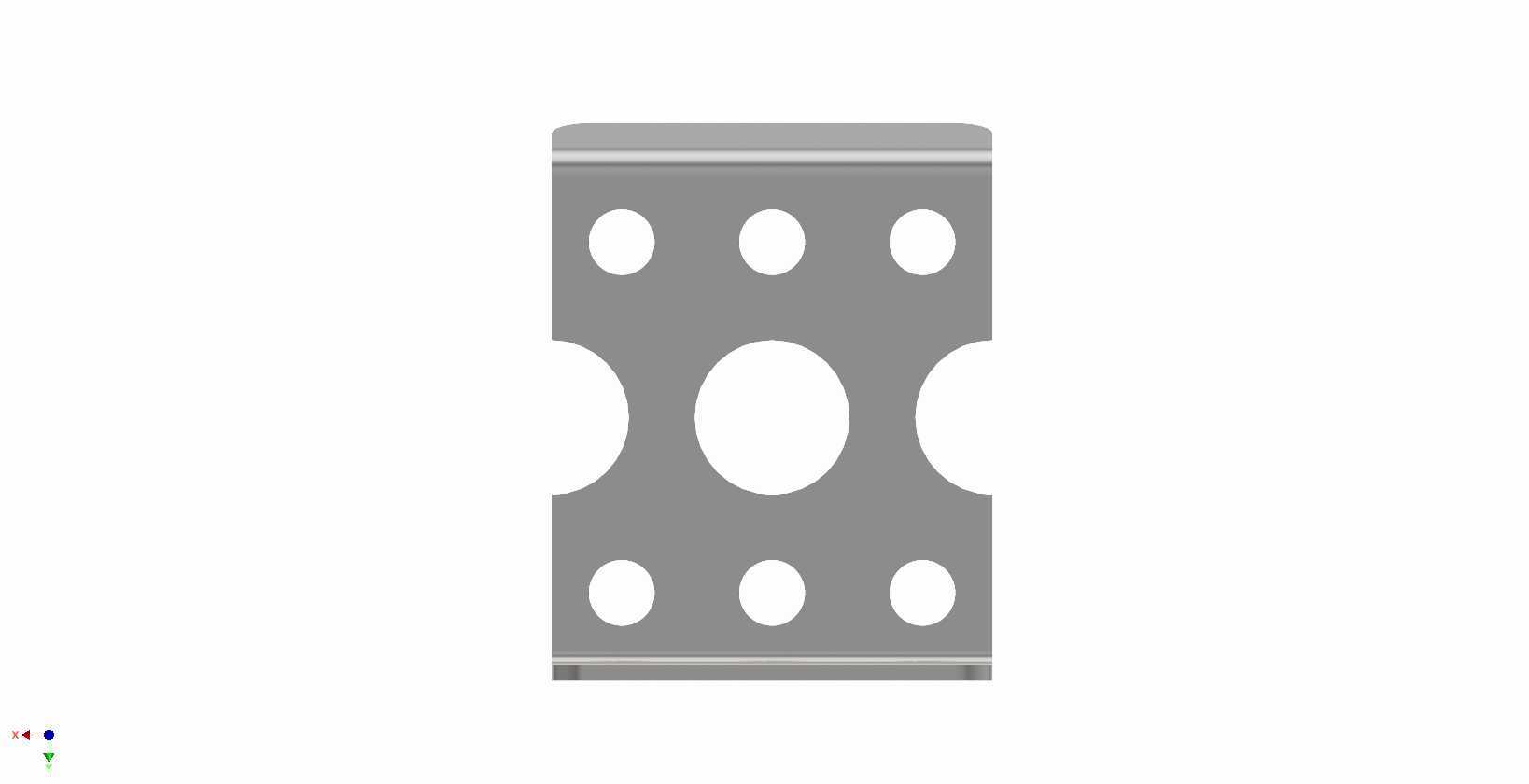

　　在小型移动机器人、桌面级实验装置、学生科创项目的动力单元搭建环节，BO电机的安装固定一直是影响整机运行稳定性的核心细节，不少初入结构设计领域的从业者容易忽略安装夹具的刚性与适配性，最终出现电机运转抖动、输出轴同轴度偏差、长期使用后固定位松脱的问题，这款L型结构的BO电机安装夹，正是针对这类小型直流电机的底盘安装场景做的定向优化设计。从结构形态来看，这款夹具采用一体化折弯成型的L型构型，垂直立面承担电机的定位与夹持功能，水平底板承担与设备底盘的连接固定功能，两个功能面之间为整板折弯过渡，没有额外的拼接焊缝或者紧固件连接位，从根源上减少了装配累积误差，也避免了拼接结构在电机长期振动下出现的连接松动问题。垂直立面上开设的大尺寸中心圆孔，是为BO电机的输出端避让预留的空间，孔径匹配常规BO电机的机身定位凸台外径，安装时电机机身可以直接贴合在立面内侧，凸台穿过中心孔实现径向定位，不需要额外做同轴度校准，能大幅缩短现场装配的调校时间。围绕中心圆孔周向布置的多个小圆孔，对应BO电机机身自带的安装螺丝孔位，不同孔位的布局覆盖了市售绝大多数常规BO电机的安装孔距，不需要针对单一型号电机重新打孔适配，一款夹具就能兼容多款同规格BO电机的安装需求，能有效减少小批量项目的零配件种类，降低物料管理成本。

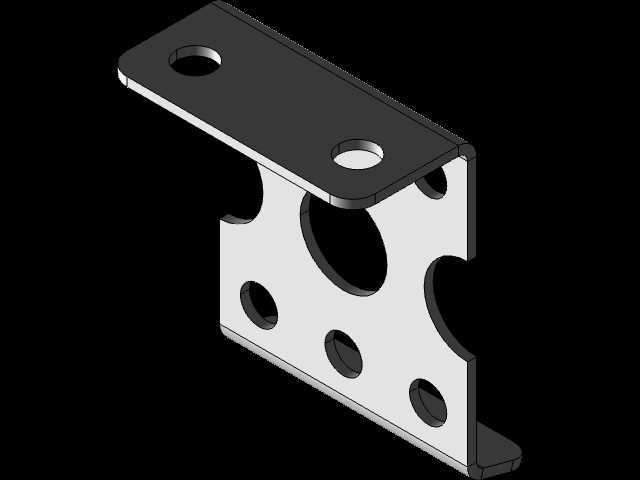

　　立面上额外开设的多个半圆缺口，一方面是为了减轻夹具自身的整体重量，对于对自重敏感的小型移动机器人来说，每减少1克的结构件重量，都能给电池或者传感单元预留更多的重量配额；另一方面这些半圆缺口也能作为走线位使用，电机的供电引线可以从缺口处穿出理顺，避免引线与电机输出轴或者运动轮组发生干涉摩擦，减少引线外皮破损导致的短路风险。水平底板上开设的两个沉头安装孔，孔位做了沉头处理，安装时螺丝头可以完全埋入板件内部，不会在底板下方出现凸起，保证夹具安装后底板与设备底盘表面完全贴合，不会因为螺丝头凸起出现安装倾斜、固定不稳的问题。沉头孔的直径适配常规的M3规格安装螺丝，孔距设置兼顾了2mm至4mm厚度的亚克力、铝板、玻纤板等常见小型机器人底盘材质的安装需求，不需要额外扩孔或者加装衬套就能直接固定。材质选用MS钢也就是普通碳素结构钢制作，1mm的板材厚度是经过反复验证的最优取值：如果板材厚度低于1mm，夹具的立面在电机持续运转的振动下会出现轻微形变，长期使用后会导致电机输出轴角度偏移，让行走轮组出现偏磨、走偏的问题；如果板材厚度超过1mm，夹具自身重量会明显上升，同时折弯成型的难度加大，小批量加工时的折弯公差也会更难控制。

　　1mm厚度的MS钢材质，既保证了立面的结构刚性，在电机额定扭矩输出甚至堵转的工况下都不会出现形变，又把单个夹具的重量控制在5克左右，完全满足小型轻量化设备的自重控制要求。表面做了防锈处理，在常规室内环境下长期使用不会出现锈蚀问题，能适应科创实验、日常教学、室内小型作业设备的使用环境。从实际选型适配的角度来说，这款夹具不需要搭配额外的转接件，就能直接把BO电机固定在各类平面底盘上，相比采用3D打印制作的电机安装座，钢制夹具的刚性更强，长期使用不会出现层间开裂、螺丝滑牙的问题，尺寸精度也更高，能保证电机输出轴与底盘安装面的垂直度，减少轮组运行的阻力。

　　在做三维建模的时候，这个零件的建模逻辑也很有参考性：先绘制平板状态下的展开轮廓，预留好折弯工艺缺口，再按照折弯系数计算展开尺寸，最后添加折弯特征，所有孔位的位置度公差控制在0.1mm以内，保证折弯后孔位与电机安装孔、底盘安装孔的对位精度，不会出现安装时螺丝无法穿入的问题。对于结构设计从业者来说，这类看似简单的小型五金固定件，恰恰最能体现设计的实用性——没有多余的装饰结构，每一个开孔、每一个弯折、每一个尺寸取值，都是围绕实际安装场景的痛点做的优化，不需要复杂的加工工艺，用常规的冲压、折弯工序就能批量生产，成本可控的同时完全满足使用需求。在小型教育机器人、DIY智能小车、桌面级传动实验装置的搭建中，这类标准化的电机安装夹可以大幅缩短结构设计周期，不需要从零开始设计电机安装结构，直接选型调用就能完成动力单元的固定方案，把更多的设计精力放在传动逻辑、传感布局这些核心功能上。
