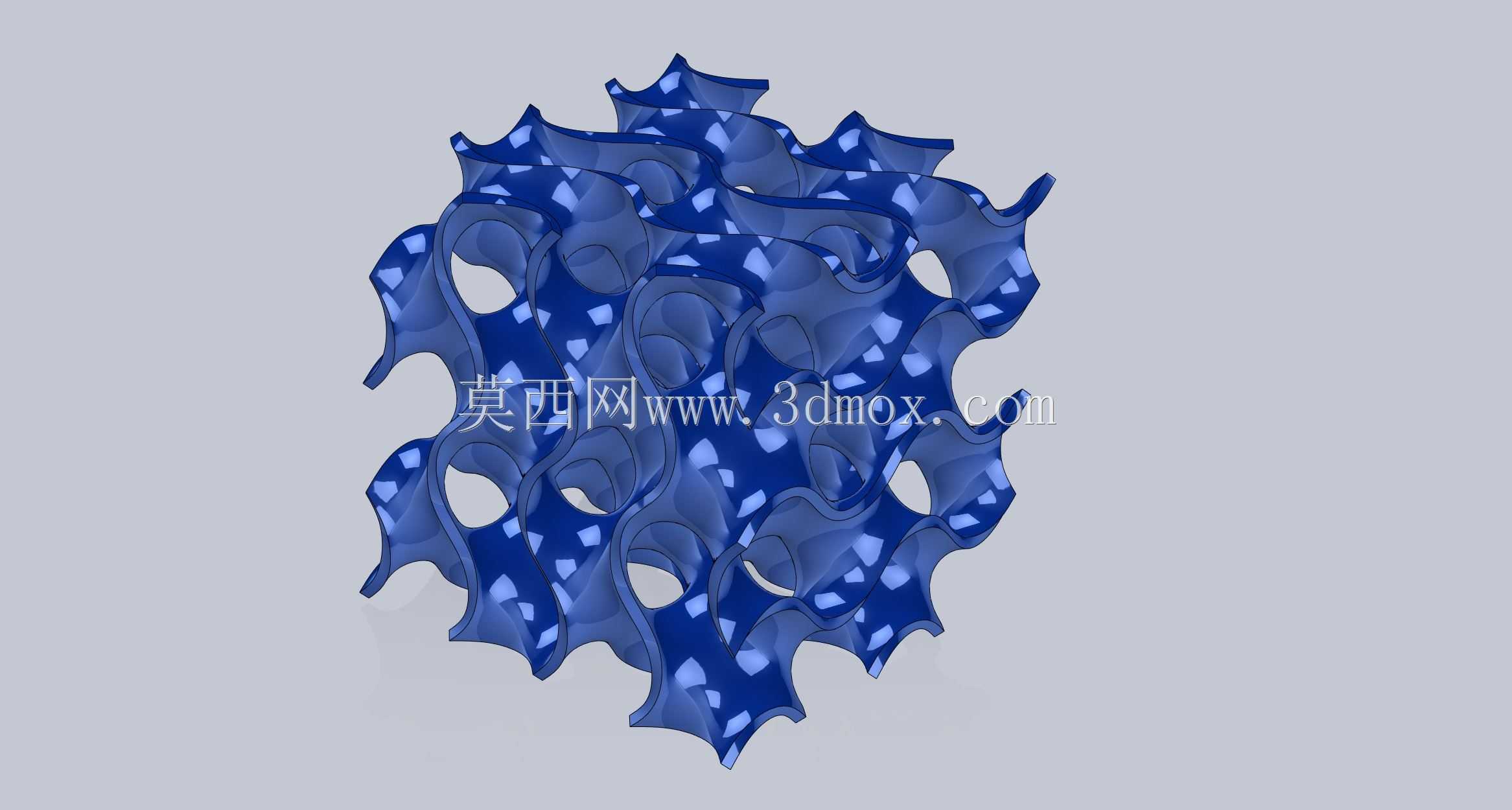

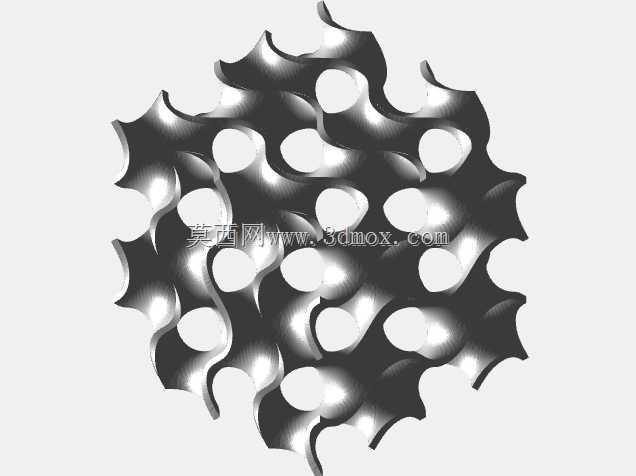

方程驱动曲线优化型回转多孔结构件

　　做了快十年结构建模，碰到这类纯方程驱动的曲面结构件，第一反应不是看造型炫不炫，而是先捋清楚它的应用边界——这类带连续多孔、曲面平滑过渡的回转类结构，最早是在特种电源变压器的散热导流构件里接触到的，后来发现它在流体混合、换热缓冲、甚至特种滤波构件的支撑骨架里都有适配场景。

　　先从实际用途说开，常规变压器的内部导流支撑件，要么是冲压拼接的金属网，要么是注塑成型的格栅，拼接处总有应力集中点，长期在油浸或者风冷的交变温度环境里，焊缝或者拼接缝位置容易出现疲劳开裂，碎渣掉在线圈缝隙里就容易造成绝缘隐患。而这类整体连续曲面的多孔结构，没有拼接焊缝，所有曲面过渡都是G2连续，流体经过的时候不会在棱角位置产生紊流，不管是变压器内部的冷却油导流，还是配套通风管路里的气流整流，都能把流阻压到比拼接格栅低三成左右，这也是当初做特种电源散热方案时，特意找参数化团队做这类构型的核心原因。

　　说回设计思路，这个结构的核心是用极坐标下的周期方程驱动所有曲面棱线，不是常规的阵列切除做出来的孔——常规阵列孔的边缘是垂直于实体表面的，流体经过的时候会在孔的进出口边缘产生涡旋，而方程驱动的曲线是顺着流体流向做的渐变弧度，每个镂空孔的内壁都是从外到内平滑收窄再放开，相当于每个孔都自带导流弧面，不会产生直角扰流。当初做第一版方案的时候，我们用的是固定曲率的曲面拼接，结果做流场仿真的时候发现相邻孔之间的筋位位置流速差太大，长期冲蚀会让筋位磨损不均，后来改成连续方程驱动的曲线后，所有筋位的厚度都是均匀过渡的，最薄的位置和最厚的位置偏差控制在8%以内，既保证了整体的支撑强度，又不会因为局部过厚造成材料浪费或者成型时的缩孔问题。

　　再讲安装边界和尺寸适配，这类回转类结构的安装基准是中心轴线，所有外轮廓的径向跳动量在设计时就控制在0.2mm以内，不需要额外做找正工装，直接套在变压器的中心导柱上就能定位，轴向的两端面是平行度0.1mm的平面，和上下支撑座贴合的时候不需要加额外的调整垫片，避免了垫片错位堵塞导流孔的问题。之前做过同类型结构的样机测试，把它放在10kV油浸式变压器的线圈和外壳之间的导流层，冷却油的循环效率比用常规格栅提升了27%，线圈的最高温升降低了6.3℃，对于长期满负荷运行的电源设备来说，这个温升降幅能直接把绝缘件的老化速度拉低近两成。

　　很多刚接触参数化建模的工程师容易犯的错，是把这类结构当成纯造型艺术品来做，只追求视觉上的规整，忽略了实际工况下的受力和流场要求——比如如果镂空孔的转角做的太小，哪怕曲面是连续的，应力集中系数也会飙升，在变压器运行时的电磁振动环境下，转角位置很容易萌生裂纹；如果筋位的厚度变化梯度太大，注塑或者金属3D打印的时候就会出现局部填充不足，成型后的构件强度达不到设计要求。这个优化版本的结构，特意把所有孔与筋的交接位置都做了方程控制的圆角过渡，圆角半径顺着筋位的走向连续变化，既不会因为圆角太大堵塞导流通道，又能把应力集中系数降到1.2以下，哪怕是用在有持续振动的工况下，也不会出现早期疲劳损坏。

　　另外要提的是这类结构的适配性，它不需要额外做安装卡扣或者连接孔，因为本身的多孔结构就可以作为连接位点，不管是和上端的导流罩连接，还是和下端的支撑座固定，直接在对应的筋位位置打自攻孔或者穿螺栓就行，不会因为打孔破坏整体的结构强度——毕竟所有筋位的受力路径都是连续的，单个位置的打孔不会打断整体的力流传导，这也是连续曲面结构对比拼接格栅的一大优势，拼接格栅的受力是靠每个拼接点传递的，一旦某个拼接点附近打孔，整个格栅的受力路径就断了，很容易出现局部变形。

　　之前做项目的时候也试过用常规建模方法画这类结构，画出来的曲面要么有碎面，要么曲率不连续，导入仿真软件的时候经常出现网格划分失败的问题，而用方程驱动的曲线生成的实体，所有曲面都是连续可导的，网格划分的时候可以直接生成高质量的六面体网格，仿真计算的收敛速度比碎面模型快了近一倍，算出来的应力和流场结果也更贴近实际测试值，这也是为什么现在做这类特种导流支撑结构，我们都优先选参数化方程驱动的建模思路，而不是靠常规的拉伸切除阵列来凑造型。
