电源变压器散热安装结构组件

　　这套结构组件是针对中小功率电源变压器的安装散热需求开发的配套结构，在工业控制电源、小型通讯基站供电模块、民用低压配电终端这类场景里，这类结构件直接决定变压器长期运行的稳定性。很多现场调试时遇到的变压器温升高、运行异响、固定松动问题，追根溯源都是配套安装结构的设计没有匹配实际工况，这套结构在设计时就把这些现场常见问题纳入了考量范围。

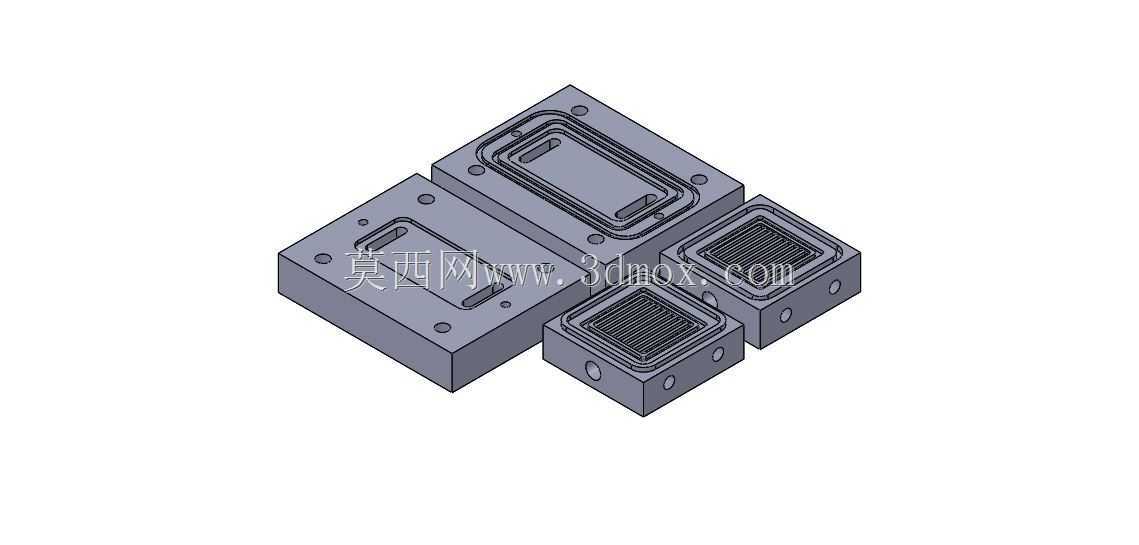

　　从结构布局来看，主体基座采用一体化钣金折弯成型，没有多余的拼接焊缝，避免了长期运行中拼接处产生的谐振噪音，基座上预留的多个沉头安装孔，孔位公差按照IT7级精度控制，既可以适配M3、M4两种常用的变压器固定螺丝规格，也能保证安装时螺丝完全沉入基面，不会出现凸起刮伤变压器绕组绝缘层的问题。基座表面的平整度控制在0.1mm/m以内，安装后变压器与基座的贴合面积能达到95%以上，既可以保证热传导效率，也能避免局部悬空导致的应力集中，防止变压器铁芯在长期震动中出现片间松动。

　　两侧的散热格栅组件采用错位开槽设计，格栅的开槽方向顺着设备内部的风道走向布置，当设备内部散热风扇形成横向气流时，气流可以顺着格栅槽直接穿过变压器的散热面，不会因为结构遮挡形成涡流死区。和常见的整面开孔散热结构不同，这套格栅的筋条宽度做了针对性优化，在保证通风面积不低于基座平面面积40%的前提下，筋条的结构强度可以承受15N的侧向压力不会变形，哪怕是在运输过程中受到挤压，也不会出现格栅变形触碰变压器绕组的风险。格栅和基座之间采用卡扣加定位销的连接方式，不需要额外打螺丝固定，装配时只需要对准定位销按压到位即可，能有效减少生产线的装配工时，后期维护拆卸也不需要额外工具，直接拨开卡扣就能取下格栅清理积尘。

　　在安装边界的设计上，整套组件的外围尺寸做了严格的边界控制，整体安装占用的平面空间比同功率常规变压器安装支架小12%左右，对于现在越来越紧凑的电控柜内部布局来说，更小的安装边界意味着可以给其他电气元件留出更多布线空间，也能适配更多不同规格的电控柜安装位。组件的边缘全部做了卷边钝化处理，没有锋利的钣金毛刺，不管是生产线装配人员操作，还是后期现场维护，都不会出现割伤绝缘线缆或者划伤操作人员的问题。基座底部预留的走线槽位，可以让变压器的输入输出引线顺着槽位规整引出，避免引线散乱堆积在变压器底部影响散热，也能防止引线被其他结构件挤压破损。

　　从实际工况适配的角度来说，这套结构可以适配环境温度-10℃到55℃的运行场景，钣金表面采用静电喷塑处理，涂层厚度控制在60-80μm，在普通工业环境下的防锈能力可以满足10年以上的使用要求，不会因为长期积尘、凝露出现结构锈蚀的问题。针对变压器运行时的微量震动，基座和安装面之间预留了0.5mm的缓冲垫安装位，用户可以根据实际震动情况选配橡胶缓冲垫，进一步降低结构传递的震动噪音，避免震动传导到电控柜柜体引发共振。在设计阶段就做了对应的模态仿真，整套结构的固有频率避开了变压器50Hz工频的震动频率，不会在变压器正常运行时引发结构共振，从根源上减少了运行异响的问题。

　　很多结构设计人员在做变压器配套安装件的时候，往往只考虑能不能把变压器固定住，忽略了散热、装配、维护、震动这些实际使用中的细节，最后导致产品在现场运行时出现各种各样的问题。这套结构在设计时把现场遇到过的绝缘刮伤、积尘难清理、共振异响、安装适配性差这些常见问题都做了针对性的结构优化，每一处结构细节都对应实际使用中的具体需求，没有多余的装饰性结构，完全服务于功能实现，不管是做新设备的结构配套，还是对现有老旧设备的变压器安装结构做升级改造，都可以直接参考这套结构的设计逻辑，减少现场调试和后期维护的成本。
