离心式发动机调速器机械结构模型

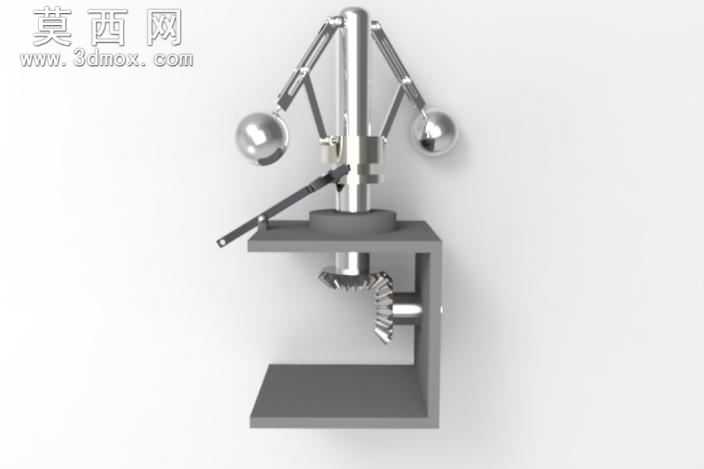

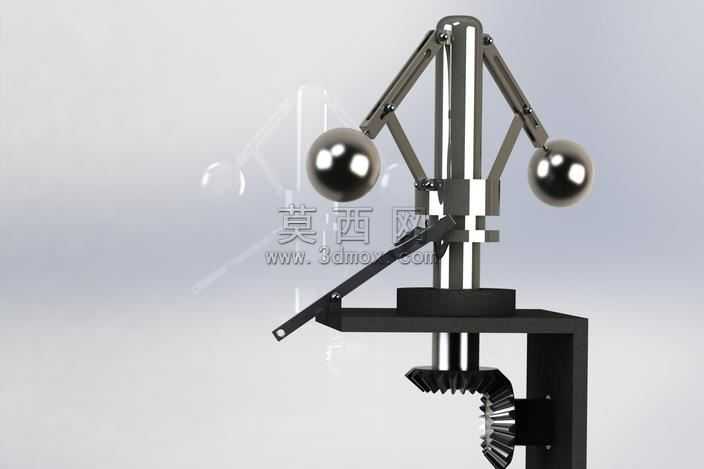

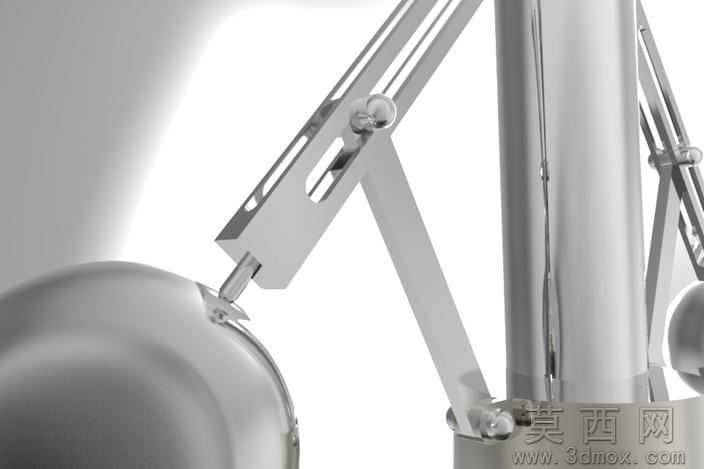

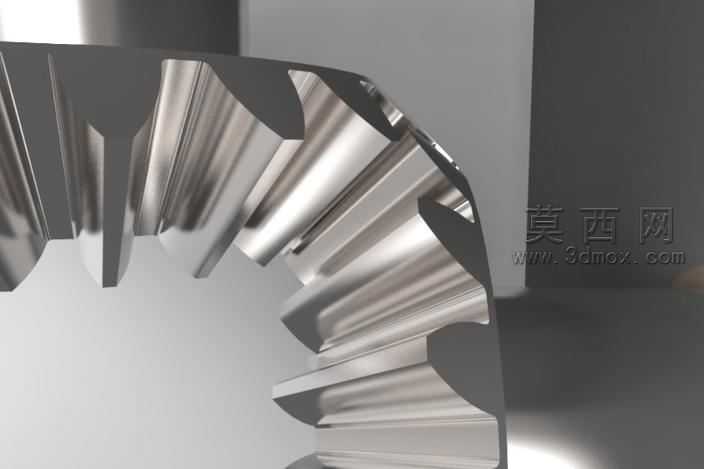

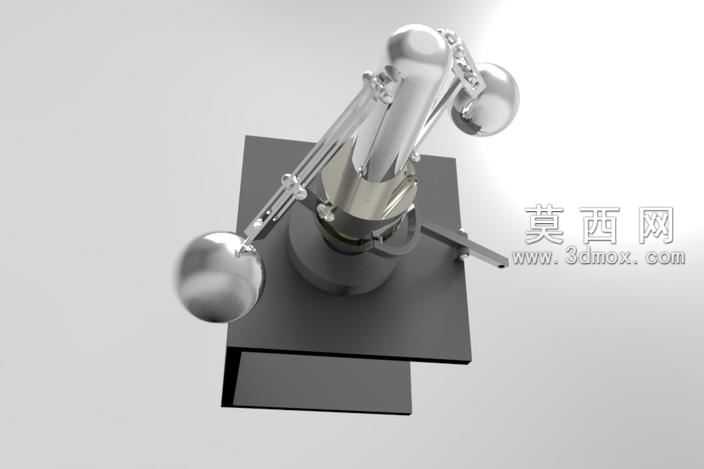

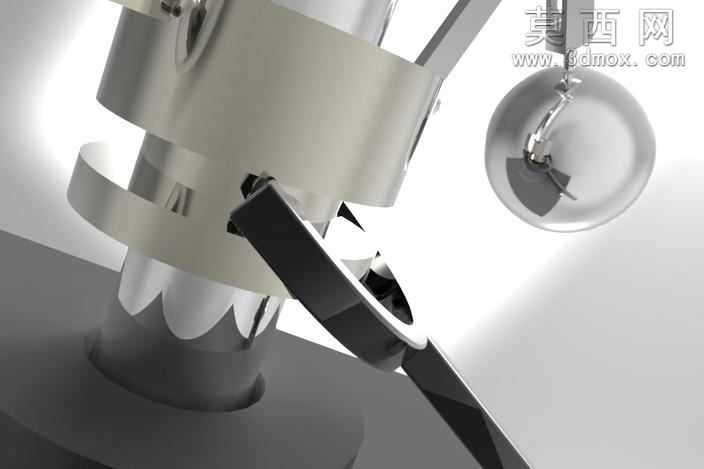

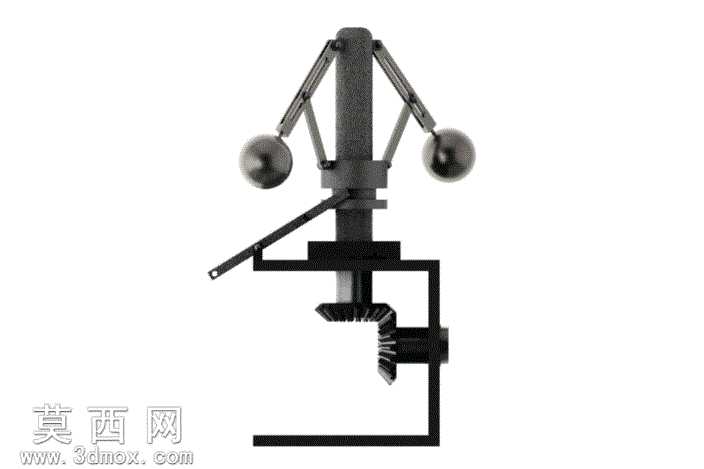

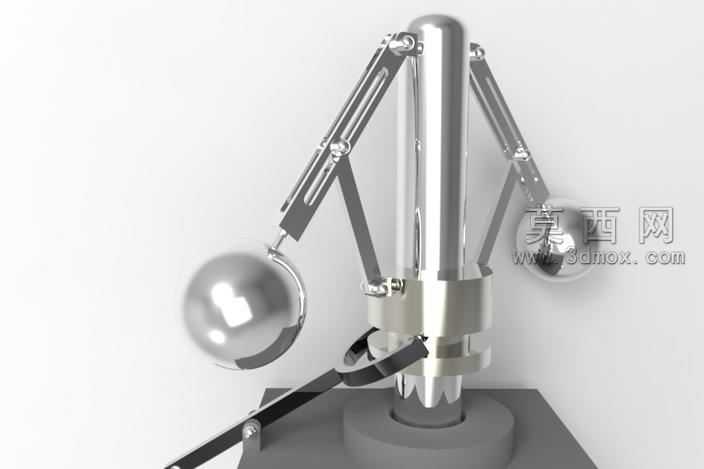

本模型为离心式发动机调速器三维建模作品，整体采用自底向上的建模思路完成全结构搭建，首先完成各独立零件的参数化建模，再通过装配约束完成整体机构的组合，完整还原了飞球式离心调速器的经典机械结构。建模过程中首先对核心的竖向主轴进行参数绘制，通过回转特征完成主轴主体结构，预留出飞臂铰接位、锥齿轮安装位以及滑套滑动段的结构尺寸，保证各配合位置的公差匹配。两侧的飞球部件采用回转加倒角特征完成，搭配铰接式飞臂结构，飞臂与主轴支座、飞球、下部滑套之间均采用铰接约束，还原真实机构的活动自由度。下部的传动结构采用锥齿轮啮合设计，主动锥齿轮与横向动力输入轴整合为一体，从动锥齿轮与竖向主轴同轴固定，还原动力输入带动主轴旋转的传动逻辑。滑套部位设计有拨叉铰接结构，拨叉另一端预留油门控制连杆的连接位，完整呈现转速变化带动飞球离心位移、滑套轴向移动、拨叉摆动调节油门的整套动作逻辑。材质渲染方面，整体金属部件采用哑光铸铁材质，表面添加细微的粗糙质感与使用磨损纹理，飞球表面做轻微金属抛光处理，齿轮啮合部位添加细微的啮合痕迹提升真实感，铰接销轴部位做金属亮面处理区分不同零件的材质差异。结构设计上严格遵循经典离心调速器的比例关系，飞臂长度、飞球重量对应的离心力行程、滑套的移动距离、拨叉的摆动角度均按照机械原理做参数匹配，保证模型可用于机械原理演示、结构教学等场景，各活动部件的运动无干涉，装配层级清晰，可直接用于运动仿真添加，直观展示发动机转速自动调节的机械原理，帮助理解离心式调速机构的工作逻辑与各部件的配合关系。
