对称鼓形双凸缘回转结构造型设计

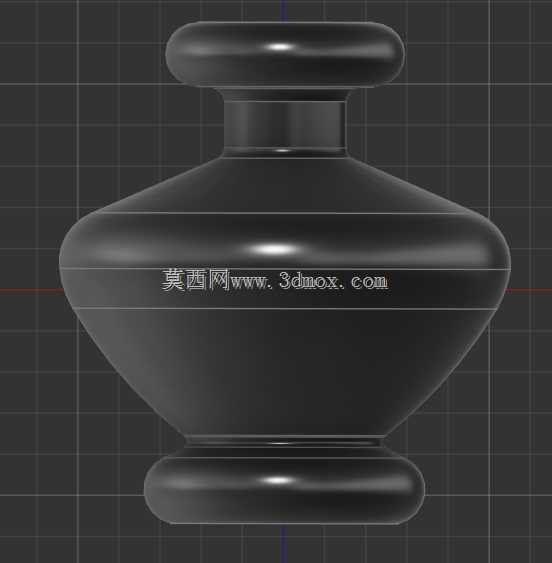

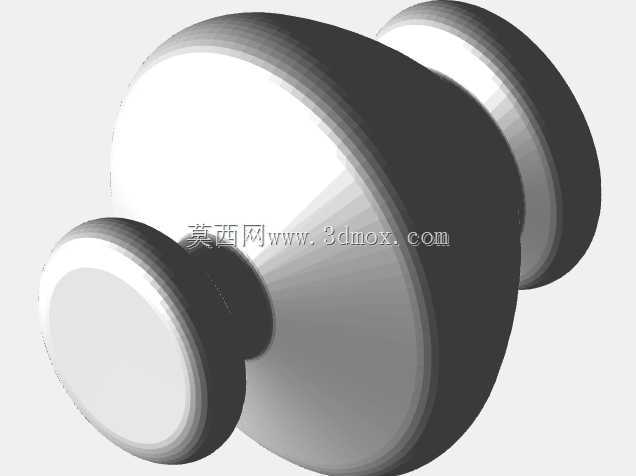

　　做这类回转对称构件的三维建模时，最先要锚定的是安装边界的硬约束，上下两处外凸的环形凸缘，是整个结构和外部配合的核心基准面，建模初始就要把两个凸缘的端面平行度、同轴度公差带预留出来，避免后续装配时出现贴合面缝隙过大、同轴偏移导致的运转卡滞问题。中间鼓形的外轮廓曲面，不能只追求视觉上的顺滑过渡，要结合实际使用场景的受力特性调整曲率——如果这个构件用在流体管路的缓冲段，鼓形的最大外径处要做圆弧平滑过渡，减少流体经过时的局部阻力，避免湍流带来的额外振动和管壁冲蚀；如果是作为设备的操作旋钮类构件，鼓形段的曲面弧度要贴合人手握持的指腹弧度，表面粗糙度要控制在合理区间，既不能太光滑导致操作打滑，也不能太粗糙增加握持的不适感。

　　从结构功能来看，上下凸缘的厚度不是随便给定的，要根据实际承载的载荷类型核算：如果是承受轴向压紧力的安装场景，凸缘厚度要满足压紧时的抗弯强度，避免长期受压后凸缘出现翘曲变形，导致密封失效或者连接松动；如果是作为回转类的配重构件，鼓形段的壁厚要做均匀性控制，整个回转体的质心必须严格落在中心回转轴线上，高速回转时的动平衡等级要达到使用要求，不然会带来整机的振动超标，缩短配套轴承的使用寿命。建模过程中，回转特征的草图绘制要注意线段的相切约束，尤其是凸缘和鼓形段衔接的位置，不能出现尖锐的棱角，一方面是避免应力集中，在交变载荷作用下出现疲劳裂纹，另一方面如果是采用铸造或者注塑工艺生产，尖锐棱角位置容易出现充型不满、应力开裂的工艺缺陷。

　　实际选型应用时，要先确认构件的总高度、最大外径、上下凸缘的外径与内径尺寸，匹配安装位置的预留空间：比如安装在设备操作面板上时，上部凸缘要高出面板合适的高度，方便操作人员施力，下部凸缘要和面板背面的固定结构配合，预留出锁紧件的安装空间，不能和面板内部的其他元器件产生干涉。如果是作为管路系统的过渡接头，鼓形段的内部流道要和外部轮廓做等壁厚设计，避免局部壁厚过薄导致承压能力不足，或者局部壁厚过厚增加不必要的材料成本，成型时也容易出现缩孔缺陷。

　　建模时的基准选择要统一，以上部凸缘的上端面作为轴向基准，中心回转轴线作为径向基准，所有尺寸都从这两个基准出发标注，减少尺寸链的累积误差。曲面过渡处的圆角半径要结合工艺要求调整，采用机加工成型时，圆角半径不能小于加工刀具的最小半径，避免后续加工时出现清根困难的问题；如果是3D打印成型，要注意悬空位置的支撑添加，尤其是下部凸缘的下表面，要根据打印材料的特性设置合理的支撑角度，避免打印过程中出现塌边变形。

　　这类对称回转结构在很多工业场景里都能见到适配的变体，小到设备的操作旋钮、管路的缓冲接头，大到压力容器的端盖过渡段、回转设备的配重块，核心的设计逻辑都是围绕同轴度、受力均匀性、安装便利性这几个核心点展开，建模时不能只看外观的造型流畅度，要把实际装配、加工、使用全流程的约束都提前考虑进去，做出来的模型才能真正落地到实际生产里，而不是只能停留在渲染层面的外观件。
