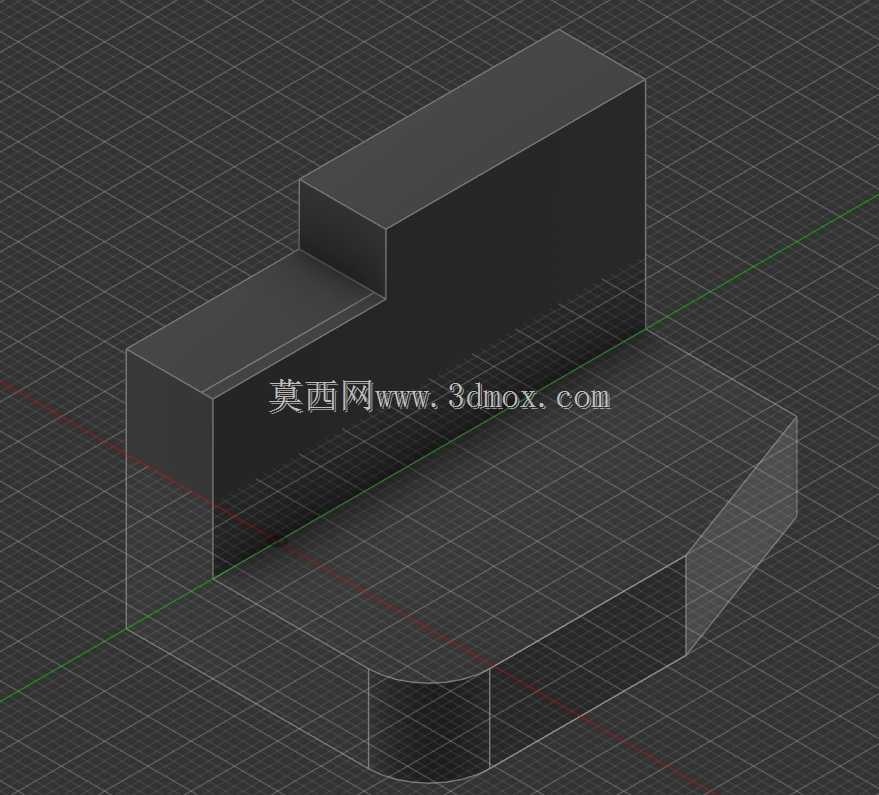

阶梯式电源变压器壳体结构三维设计

　　在低压配电、小型工控设备供电回路的结构设计环节，变压器壳体的适配性往往直接决定整机组装的空间利用率与后期运维的便捷度，这款阶梯式结构的电源变压器壳体，正是针对紧凑安装空间场景做的定向结构优化。不同于常规方正造型的变压器外壳，这款壳体采用高低错落的阶梯式轮廓，在建模阶段就充分考虑了内部绕组、铁芯的排布逻辑：较高的腔体区域用来容纳叠厚更大的铁芯柱与初级绕组，预留足够的绝缘安全距离，较低的阶梯区域则用来布置次级绕组、接线端子与温度保护元件，不需要额外增加外壳整体的横向占用尺寸，就能把内部元件的排布高度差消化在壳体自身的造型里，避免了传统方正外壳为容纳高低差元件不得不做整体加高、浪费机柜内部垂直空间的问题。

　　从安装边界来看，壳体底部预留了标准的安装孔位，孔位间距匹配常规DIN导轨安装与螺丝固定两种方式的尺寸要求，安装时不需要额外做转接支架，直接就能固定在机柜安装梁或者设备内部的安装板上，壳体的侧壁做了向内收的薄型加强筋，既不会增加外壳整体壁厚占用内部空间，又能提升壳体的抗形变能力，在设备运输或者长期受振动的工况下，不会因为侧壁变形挤压内部绕组造成绝缘层破损。在实际应用场景里，这种阶梯结构的变压器特别适合用在空间局促的小型工控控制柜、桌面式检测设备、嵌入式供电模块里，比如自动化生产线的小型信号采集终端，内部PCB板、接线端子排、通讯模块已经把机柜内部的平面空间占满，传统方正变压器要么因为高度过高顶到机柜门板，要么因为横向尺寸太大挤占走线槽的位置，这款阶梯壳体的低位区域刚好可以避让开PCB板上凸起的电容、接线端子等元件，高位区域嵌入到机柜上部的预留空隙里，能把原本浪费的死角空间利用起来。

　　设计过程中没有做多余的曲面造型，所有转角都采用统一的圆角过渡，一方面是降低注塑或者钣金加工时的工艺难度，避免尖角位置出现应力集中造成壳体开裂，另一方面也能避免安装运维时尖角划伤操作人员的手部，壳体的侧壁预留了标准化的接线过孔位置，过孔的高度刚好匹配低位区域的接线端子排布，接线时不需要弯折大角度的线缆，能减少线缆根部的应力疲劳，提升长期接线可靠性。从结构强度的仿真验证逻辑来看，建模时针对壳体的安装固定点做了载荷约束，模拟设备长期运行时的振动工况，阶梯衔接的位置做了加厚的过渡圆角，不会因为长期振动出现衔接处开裂的问题，壳体内部的卡位筋条位置完全匹配铁芯与绕组的固定尺寸，装配时不需要额外打胶固定，直接把绕制完成的铁芯绕组组件顺着卡位筋推入壳体就能完成定位，能大幅提升装配环节的作业效率。

　　不同于很多通用型变压器外壳为了适配多种功率型号做的冗余尺寸设计，这款壳体的内部腔体尺寸完全对应特定功率段的变压器元件参数，没有多余的闲置空间，既控制了壳体自身的材料成本，也能避免内部元件在腔体里出现窜动，在户外小型供电设备、楼宇智能化控制模块的供电单元里，这种紧凑结构的变压器还能减少设备整体的外形体积，降低户外防护外壳的材料投入，同时因为壳体和内部元件的贴合度更高，元件运行时产生的热量能更快通过壳体壁传导出去，相比大空腔的通用外壳，散热效率有明显提升，能降低长期高温运行对绕组绝缘层的老化影响，延长变压器的实际使用寿命。
