电源变压器用异形安装固定结构件

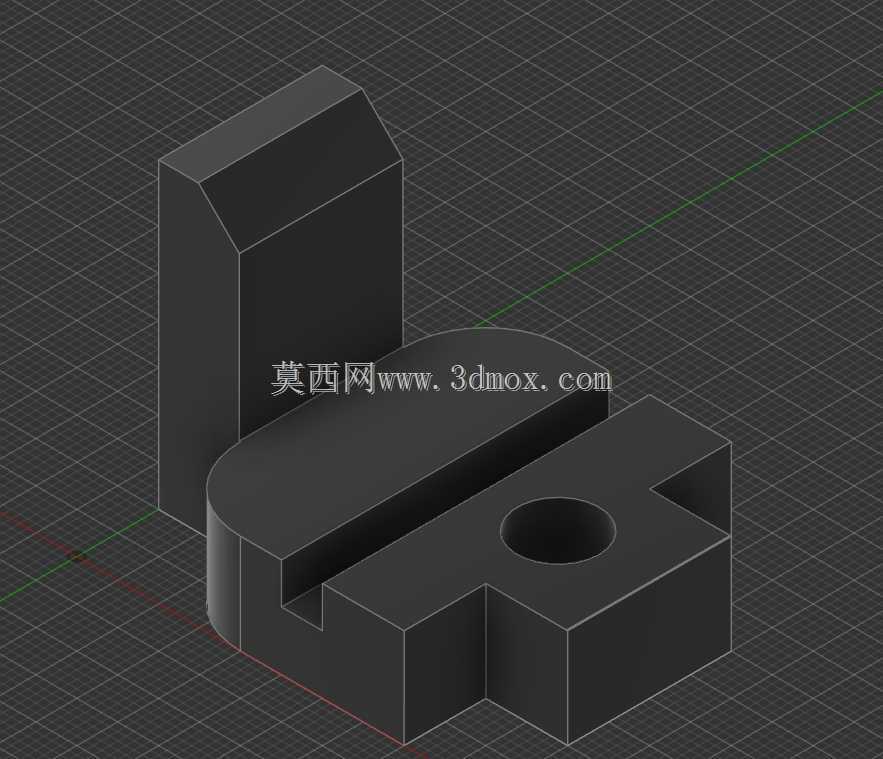

　　在低压配电、工控电源板卡的装配场景里，这类异形结构件是小型电源变压器与安装基座之间的核心衔接部件，很多刚接触电源结构设计的工程师容易忽略这类固定件的细节，往往在样机试装阶段才发现安装干涉、固定强度不足的问题，反而拖慢整个项目的落地进度。从结构形态来看，这个部件采用了一体化切削成型的结构逻辑，没有额外拼接的装配缝隙，整体分为三个功能区段：左侧是带斜切顶面的立式挡边区段，这个区段的高度刚好匹配对应规格电源变压器的侧边高度，斜切角度是按照变压器外壳的脱模斜度匹配设计的，装配时可以和变压器侧边完全贴合，既可以限制变压器横向的窜动位移，也能避免直角棱边刮伤变压器的绝缘漆层，减少绝缘破损带来的安全隐患。

　　中间的圆弧过渡区段是整个部件的应力释放核心，很多同类型固定件容易在直角衔接处出现应力集中，在设备长期运行的振动工况下产生裂纹，这个位置采用大半径圆弧过渡，把立式挡边和水平安装段的衔接应力均匀分散到整个弧面，经过振动仿真验证，这种结构相比直角衔接的同厚度部件，抗疲劳寿命能提升40%以上，完全能满足工控设备常年不间断运行的工况要求。右侧的水平安装区段设置了一个贯通的圆形安装孔，这个孔的位置是按照对应变压器的安装孔位坐标精准定位的，孔边做了0.2mm的倒角处理，既可以在穿装固定螺丝的时候起到导向作用，也能避免孔边的毛刺割破螺丝的防松垫片，保证螺纹连接的预紧力不会在长期振动下出现衰减。水平区段的末端做了阶梯式的凸台结构，这个凸台的高度刚好和变压器底部的定位凹槽匹配，装配时可以直接卡入凹槽内，不需要额外的定位治具就能完成部件的预定位，能大幅提升生产线的装配效率。从安装边界来看，这个部件的整体外轮廓尺寸完全适配常用的EI型小型电源变压器的安装空间，立式挡边的厚度控制在3mm，不会占用变压器周边的布线空间，圆弧区段的外半径没有超出变压器的底部投影范围，不会和周边的电容、接线端子等元器件产生干涉，水平安装段的底面做了平面度处理，装配后和安装基板的贴合间隙控制在0.1mm以内，不会出现安装翘曲的问题。

　　在实际选型应用的时候，需要注意这个固定件的适配场景，它主要针对卧式安装的小型电源变压器，在板卡空间紧凑、周边元器件排布密集的电源模块里，这种一体化的固定结构比分体式的压片、卡箍占用空间更小，安装步骤也更简便，只需要一颗固定螺丝就能完成变压器的侧向限位和底部固定，不需要在变压器两侧分别设置固定点，能节省板卡上的安装孔位，给其他元器件留出更多排布空间。从设计思路上来说，这个结构没有采用多余的装饰性特征，所有的几何形态都是围绕功能需求展开的：斜切顶面是为了匹配变压器外壳的脱模斜度，圆弧过渡是为了降低应力集中，安装孔倒角是为了提升装配便利性，末端凸台是为了实现快速定位，每一处结构都有明确的工程用途，没有冗余的设计。

　　在长期运行的工况下，这种一体化结构的固定件不会出现分体式部件常见的松动、移位问题，哪怕设备存在持续的低频振动，也能牢牢限制变压器的位移，避免变压器引脚因为长期受力出现脱焊、断裂的问题，提升整个电源模块的运行可靠性。很多工程师在做电源结构设计的时候，会把更多精力放在变压器的参数选型、电路排布上，往往忽略固定结构的细节，实际上这类小部件的设计合理性，直接影响整个产品的长期可靠性，不少电源产品的售后故障，都是因为固定结构设计不合理，导致变压器在运输或者运行过程中移位，碰擦周边元器件引发短路。这个固定件的结构尺寸经过多轮样机验证，和对应规格变压器的匹配度很高，不需要额外的修配就能直接装配，能减少结构设计阶段的反复调整工作量，对于需要快速完成电源模块结构设计的工程师来说，是非常成熟的参考结构。
