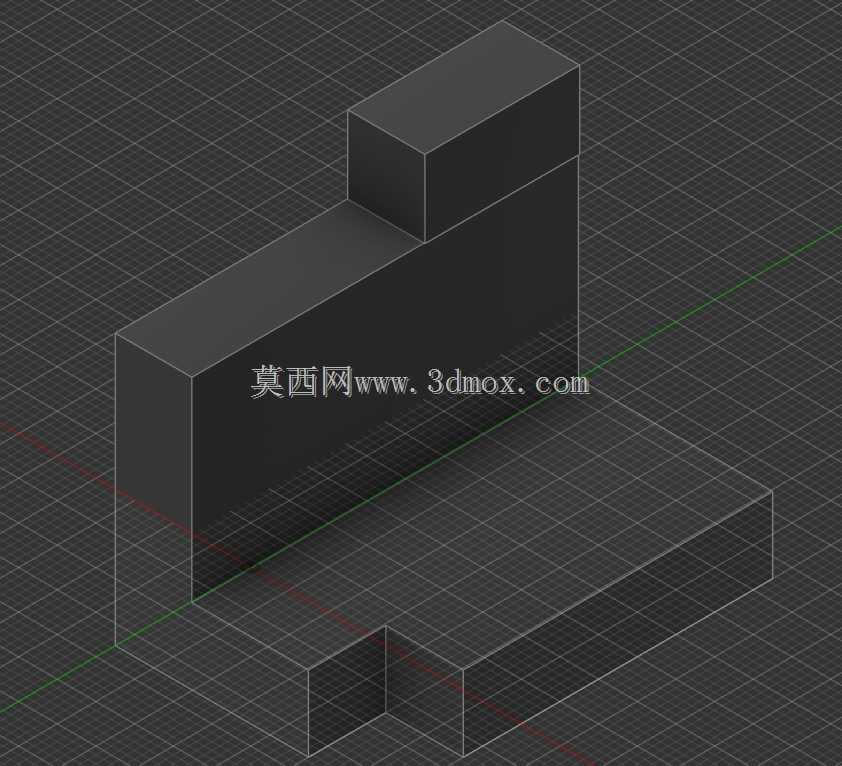

叠层式电源变压器结构三维数模

　　做电子设备结构设计的工程师大多碰到过变压器安装干涉的问题，尤其是小功率供电场景里，板载空间被电容、接插件、散热片挤得满满当当，常规卧式或立式变压器的占位要么超了高度限制，要么和周边走线的安全距离不够，这款叠层式的变压器结构，就是针对紧凑安装空间做的构型优化。从实际应用场景看，这类结构的变压器多用于低压直流供电的工控板卡、小型检测仪器、桌面式工业传感终端里，这类设备的内部安装空间通常是被外壳结构、主控板、信号模块分割成不规则的零散区域，常规方正外形的变压器很难塞进预留的L型安装空位，而这款模型的分层错位构型，刚好能适配这类边角空间，把原本浪费的结构间隙利用起来。

　　从功能特性上看，这款结构的绕组排布做了分层隔离设计，不同电压等级的绕组分别布置在不同的叠层块内，层间预留了足够的绝缘间隙，不用额外增加很厚的绝缘挡片就能满足安规要求的爬电距离，实际生产时能减少绝缘材料的用量，也能降低绕组之间的电磁干扰，对敏感信号电路的友好度比常规同功率变压器更高。磁芯的安装位做了嵌入式卡槽设计，装配时不需要额外打胶固定，磁芯卡入卡槽后就能靠结构限位保持位置，后续生产的装配工序能减少一个点胶工位，也避免了胶体长期受热老化后磁芯松动产生的工作噪音。

　　设计思路上没有追求常规变压器的对称方正外形，而是顺着安装空间的轮廓做了阶梯式的叠层布局，最底层的凸台结构刚好能卡在PCB板的预留安装孔位之间，不需要额外增加固定支架，直接通过引脚波峰焊就能完成固定，中层的内凹区域刚好能避让PCB板上高度稍高的电解电容，上层的绕组块则利用了电容上方的剩余空间，整体的空间利用率比同功率常规变压器提升了近三成。很多工程师在选型时只看变压器的电气参数，忽略外形和安装边界的匹配度，最后打样回来才发现装不进去，要么改板要么重新选器件，耽误项目进度，这款模型的结构尺寸做了明确的安装边界约束，所有突出结构的尺寸都控制在常规小功率电源板的预留空间范围内，引脚间距也符合通用板载变压器的焊盘标准，不需要重新设计焊盘就能直接替换同参数的常规型号。

　　实际安装时要注意，叠层结构的重心比常规立式变压器稍低，抗振动性能更好，适合有轻微振动的工业现场设备使用，比如流水线旁的检测传感器、小型设备的控制终端，不会因为长期振动出现引脚脱焊的问题。绕组的出线位置做了侧向避让，不会和上层的结构件产生摩擦，引线的弯折半径也符合线束加工的工艺要求，生产时不需要额外给引线加保护套管就能避免线皮破损。散热方面，叠层之间的台阶形成了自然的空气流通通道，工作时产生的热量能顺着层间的缝隙散出去，比全包封结构的变压器温升更低，长时间满负载工作也不会出现过热导致的参数漂移。很多刚入行的结构工程师做电子设备内部布局时，习惯先选完主控、接插件这些大器件最后再放变压器，往往最后剩下的空间都是不规则的，这款错位叠层的结构刚好能适配这类零散空间，不需要为了迁就变压器重新调整整个板卡的布局，也不用额外抬高设备外壳来增加内部高度，能有效控制设备的整体外形尺寸。从建模细节上看，模型把所有的安装卡扣、引脚位置、绝缘间隙都做了准确的还原，导入装配环境后可以直接做干涉检查，不需要再手动修正结构细节，能节省不少结构校验的时间，也能提前发现安装时可能出现的配合问题，避免后期开模或者打样后才发现结构冲突。
