带安装孔阶梯式电源变压器基座结构

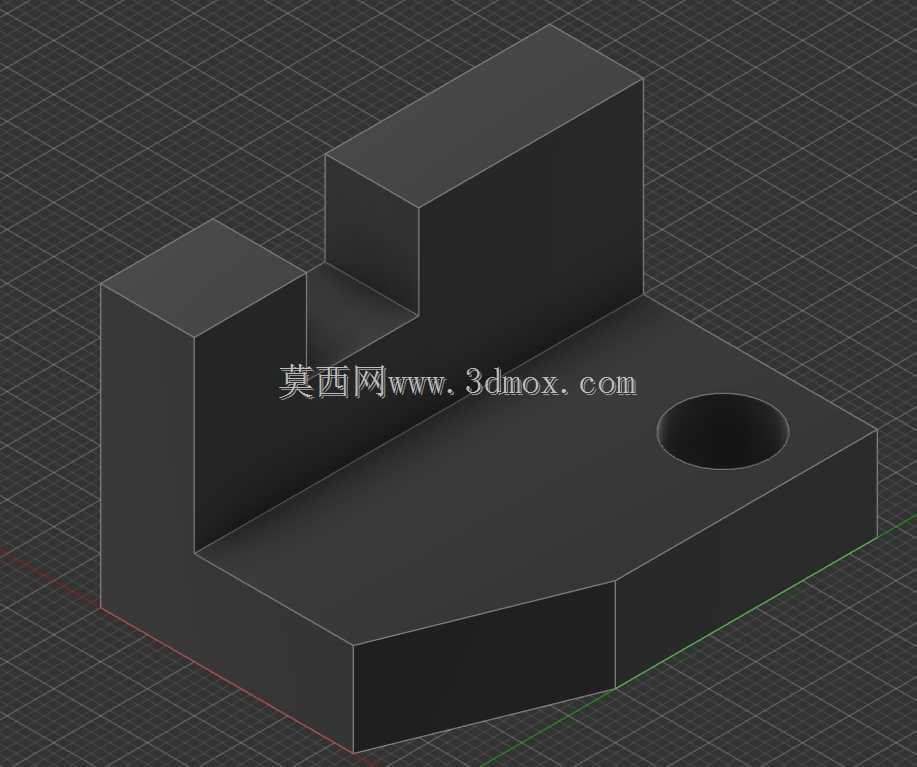

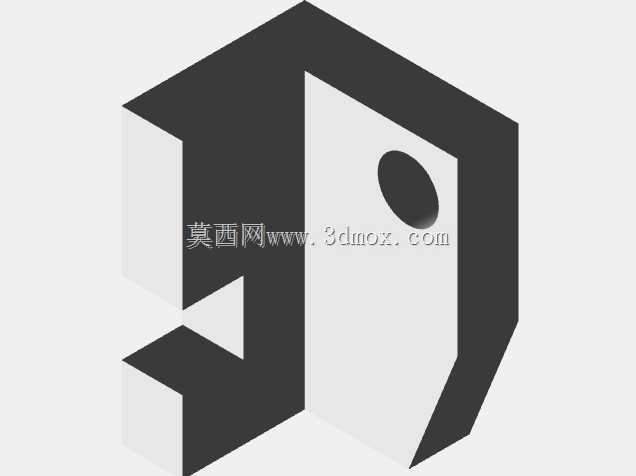

　　在低压配电、小型工控设备的电源适配场景中，这类阶梯式基座是小型电源变压器的核心承载结构件，日常多应用在桌面式工控电源模块、小型机床控制回路供电单元、民用电子设备内置供电组件的安装环节，主要作用是为变压器铁芯、绕组组件提供稳定的安装支撑，同时通过自身结构的高度差避让周边布线、电容、接线端子等相邻元器件，避免装配阶段出现结构干涉。从结构设计逻辑来看，该基座采用高低阶梯的块状构型，较低的平台区域预留了圆形安装通孔，这个孔位既可以作为变压器绕组引出线的穿线通道，也能配合紧固件实现基座与设备壳体、安装导轨的锁紧固定，孔位的边缘做了微小的倒角处理，能避免穿线时刮破导线绝缘层，也能在紧固件锁紧时分散应力，防止塑料或金属基座出现应力开裂。

　　较高的两个凸起块体，分别对应变压器铁芯的两个定位端面，装配时铁芯的侧边可以直接贴合在凸起块的垂直侧壁上，不需要额外增加定位治具就能快速完成铁芯的对位，减少装配环节的调校时间。两个凸起块之间预留的凹槽空间，刚好可以容纳变压器初级绕组的接线端，让接线端不会直接挤压在基座平面上，给焊线、接线操作留出足够的操作空间，也能避免接线端的金属部分与基座接触造成短路风险。从安装边界来看，基座的底部为完整的平面结构，整个底面可以完全贴合在设备的安装平面上，不需要额外加工避让槽就能实现平稳放置，基座的所有外棱边都做了微小的圆角处理，一方面是在注塑或铣削加工时减少应力集中，提升零件的结构强度，另一方面也能避免装配工人操作时被锐边划伤。

　　较低平台的斜切边角设计，是为了避让设备内部相邻的PCB板边角，当基座安装在PCB板旁侧时，斜切边可以和PCB板的边角形成错位，不会出现装配顶死的问题。在实际选型应用中，这类基座的尺寸匹配需要对应变压器的功率等级，小功率电源变压器的基座整体尺寸偏小，凸起块的高度也更低，适配空间紧凑的消费类电子设备内部安装；功率稍大的工控类变压器配套基座，平台厚度会相应增加，安装孔的直径也会更大，适配更粗的引出线和更大规格的锁紧紧固件。

　　结构建模阶段需要重点关注几个公差配合点：首先是凸起块侧壁与铁芯贴合面的平面度，需要控制在合理范围内，避免铁芯安装后出现倾斜，导致绕组与周边元器件的安全距离不足；其次是安装孔的位置度，要和设备安装板上的孔位完全对应，避免装配时出现孔位错位无法锁紧的问题；另外阶梯处的过渡圆角不能过大，否则会挤占凹槽内的接线空间，导致接线端无法正常放置。这类基座的材质通常根据应用场景选择，常规民用场景多采用阻燃ABS注塑成型，成本低且绝缘性能好；工业高温场景则会采用电木或者铝合金铣削加工，提升耐高温性能和结构强度，建模时需要根据所选材质的收缩率、加工余量调整对应尺寸参数，确保加工后的成品尺寸符合装配要求。在设备整体装配流程中，这类基座属于先装组件，通常是先将基座通过紧固件固定在设备壳体或安装板上，再依次装配铁芯、绕组、接线端子，最后完成导线焊接和绝缘处理，基座的结构合理性直接影响整个变压器模块的装配效率和后期运行稳定性，如果基座的定位结构设计不合理，很容易出现变压器运行时因电磁振动产生异响，甚至长期振动后出现紧固件松动、绕组移位的问题。
