八边形宾果抽奖摇奖装置结构设计

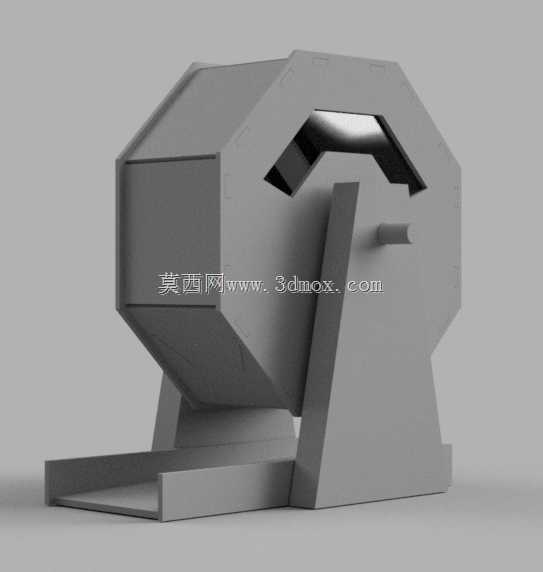

　　这款八边形摇奖装置的结构设计，核心围绕线下互动场景的实际使用需求展开，常见于商超促销活动、企业年会互动、线下桌游场馆、社区公益抽奖等场景，作为随机选号的实体道具使用，区别于电子抽奖的虚拟感，实体机械结构的转动过程能给参与者更强的直观信任感，也能强化现场互动的仪式感。从功能实现逻辑来看，装置核心分为三个功能模块：上方的八边形储号仓、中部的支撑转轴结构、下方的落号接料槽。储号仓采用正八边形截面设计，而非传统圆形转鼓，主要是考虑到转动过程中，平面结构能带动内部号码球产生更充分的无序翻动，避免圆形仓内号码球随仓壁同步滑动导致的搅拌不充分问题，每个平面的衔接处做了小半径圆角过渡，不存在结构死角，防止号码球卡在边角位置无法参与翻动。

　　储号仓侧面开设的弧形取放口，位置选在仓体侧面偏上区域，开口尺寸匹配常规直径的宾果号码球，既保证转动过程中号码球不会从开口意外滑落，也能在摇奖完成后方便操作人员将选中的号码球取出，开口边缘做了卷边钝化处理，日常使用时不会划伤操作人员手部。支撑结构采用单侧斜向支撑加侧置摇柄的布局，支撑座底部做了加宽的平底设计，整体重心落在支撑座的中心区域，即使快速转动储号仓，装置也不会出现侧翻问题，支撑座与储号仓的连接转轴采用间隙配合设计，转动阻尼控制在合适区间，操作人员转动摇柄时不需要施加过大的力，松开摇柄后储号仓也不会因为惯性出现过度回转的情况。下方的落号接料槽采用向前延伸的平底结构，槽体深度刚好容纳单个号码球，当储号仓转动到开口对准接料槽的位置时，仓内翻动的号码球会自然落入接料槽中，槽体边缘做了向上的翻边，防止号码球滚落到装置外部。从设计思路上看，整个装置没有采用复杂的传动结构，所有部件都采用易加工的平板折弯、拼接结构，不需要开模即可通过常规的板材切割、折弯工艺完成加工，生产制造成本更低，后期维护也更简便，日常使用时只需要定期在转轴位置添加少量润滑脂即可保证转动顺畅，不需要复杂的维保操作。

　　外形尺寸方面，储号仓的外接圆直径控制在350mm左右，整体装置高度约420mm，接料槽向前延伸120mm，整体占地面积不超过0.2平方米，放置在普通桌面、台面上即可使用，不需要额外的固定安装，移动搬运也十分方便，单人即可完成装置的转移布置。结构细节上，储号仓的各个拼接面都采用定位卡扣加紧固件的连接方式，拼接缝隙控制在1mm以内，不会出现号码球卡在缝隙中的问题，摇柄的长度设置为100mm，握持位置做了圆弧过渡，长时间转动也不会出现硌手的问题，支撑座底部可以粘贴防滑胶垫，放置在光滑的桌面时也不会出现滑动移位的情况。

　　在实际使用场景中，这款装置不需要外接电源，纯机械结构即可完成全部摇奖操作，不受场地供电条件的限制，不管是室内活动还是户外临时促销点位都可以正常使用，八边形的外观相比传统圆形转鼓更具设计感，表面可以根据使用场景粘贴不同的活动标识，适配不同的活动主题需求。结构设计时也考虑了号码球的适配性，储号仓内部的有效容积可以容纳100颗标准直径的宾果号码球，满足常规宾果游戏的号码容量需求，仓体内部没有突出的结构件，不会对号码球造成磨损，长期使用也不会出现号码卡滞、搅拌不均的问题。
