SSOP4封装电子元器件三维结构模型

　　在消费电子、工业控制板卡的表面贴装产线设计环节，SSOP4封装的元器件是小功率信号隔离、电源反馈回路里的常用选型，这类四引脚小外形封装器件，常被用于光耦、小型电源管理芯片、信号隔离变压器的封装载体，在开关电源的次级反馈回路、工控IO口的信号隔离通道、家电主控板的弱电信号采集链路里都能见到它的身影。做PCB布局的时候，很多新手工程师容易忽略封装的实际外形公差，只靠EDA软件自带的封装库画焊盘，最后回流焊的时候出现引脚共面度不良、器件偏移、爬锡不足的问题，这个1:1比例的三维结构模型，刚好能补上二维封装库缺失的立体尺寸信息。

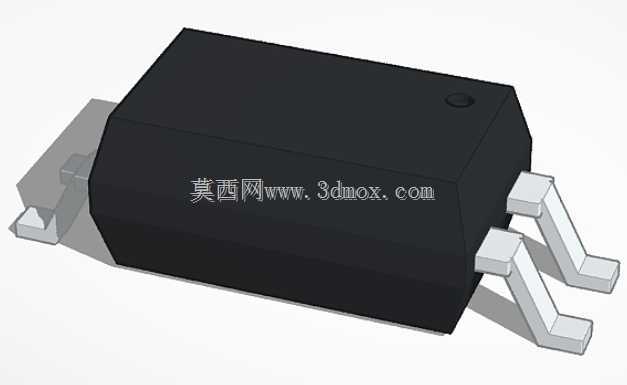

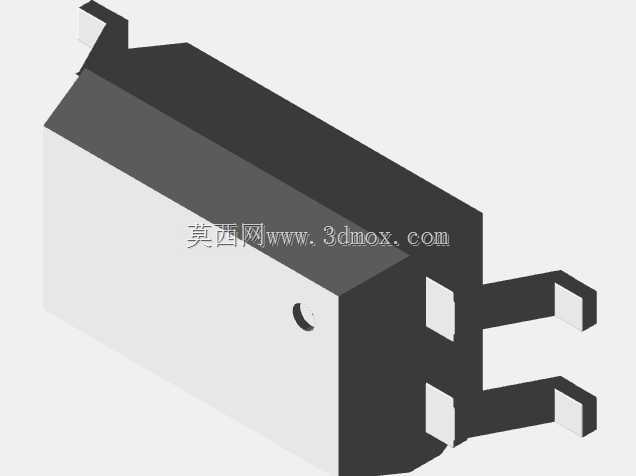

　　从结构上看，这个封装采用标准的黑色环氧塑封主体，本体顶面设置了圆形的引脚1标识点，生产贴片的时候可以通过视觉识别快速定位器件方向，避免反向贴装导致的电路功能失效。两侧伸出的鸥翼型引脚是SSOP封装的典型特征，引脚采用弯折成型设计，根部和塑封体结合处做了圆弧过渡，避免成型过程中应力集中导致引脚断裂，引脚末端的平直面是和PCB焊盘焊接的结合区域，建模的时候严格还原了引脚的弯折角度、伸出长度以及共面度公差，能直接用于PCB的3D布局校验，检查器件和周边丝印、相邻元件、结构件的干涉情况。设计这类封装模型的时候，首先要贴合实际生产的物料尺寸规范，塑封体的长宽高尺寸严格遵循JEDEC相关的SSOP4封装标准，本体的边角做了微小的倒角处理，还原实际塑封工艺的成型特征，不会出现直角锐边的不符合实际生产的结构。引脚的厚度、宽度、引脚间距都按照量产物料的通用公差做了还原，在做结构干涉检查的时候，能准确模拟器件焊接后的实际高度，避免出现外壳装配时压到器件本体、或者引脚和周边测试点距离不足导致安规距离不够的问题。

　　在实际的板卡设计场景里，这类小封装器件经常被布置在板边、或者大功率器件的周边，三维模型可以帮助工程师提前评估器件的布局空间，比如在电源变压器周边布置SSOP4封装的反馈光耦时，需要确认器件和变压器磁芯、外围胶带的安全距离，避免生产组装的时候出现器件被碰歪、或者安规爬电距离不足的问题。另外在做钢网开孔设计的时候，结合三维模型的引脚尺寸，可以更精准的设置钢网开孔的外扩、内缩比例，减少回流焊过程中的桥接、虚焊问题。模型还原了塑封体表面的哑光质感、引脚的金属镀层质感，在做产品的三维渲染图、装配工艺指导书的时候，可以直接调用，不需要额外做材质调整。对于刚接触SMT封装设计的工程师来说，这个模型可以直观展示SSOP4封装的立体结构，理解鸥翼引脚的成型方式、引脚1标识的位置，避免画封装的时候出现引脚顺序搞反、焊盘长度和引脚不匹配的低级错误。在做自动化贴片机的吸嘴选型、贴装高度设置的时候，也可以参考模型的本体高度、顶面平整度参数，提前确认吸嘴的吸附位置不会压到塑封体的边角，避免贴装过程中出现器件吸偏、抛料率过高的问题。

　　很多时候工程师在做PCB设计的时候，只关注二维的焊盘尺寸，忽略了器件本体的实际宽度，导致两个相邻SSOP器件布置过近，回流焊之后器件本体互相挤压，出现引脚虚焊、器件立碑的问题，通过导入这个三维模型做布局校验，就能在设计阶段提前发现这类空间冲突问题，减少打样之后的改板次数。另外在做产品的高低温可靠性仿真的时候，模型的塑封体和引脚的结构参数，也可以作为仿真的基础输入，评估不同温度下引脚和焊盘的应力变化，优化焊盘的设计尺寸，提升产品的长期焊接可靠性。
