双电机差速转向驱动模组结构设计

　　这套差速转向驱动模组，最初是针对小型巡检机器人、AGV搬运小车、教学竞赛机器人的行走端需求做的结构方案，核心解决的是小尺寸行走单元里，动力输出与转向功能集成的问题，避免传统轮式结构需要额外设置转向舵机、转向拉杆带来的空间占用与传动间隙问题。从实际应用场景来看，这类集成式驱动转向单元，多用于负载在5-15kg区间的小型移动设备，比如室内巡检机器人、仓储分拣AGV、高校机器人竞赛参赛作品、小型探测机器人的行走端，相比分体式的驱动+转向结构，整体集成度更高，安装时不需要单独匹配转向机构的安装位，能有效压缩底盘的纵向占用空间。

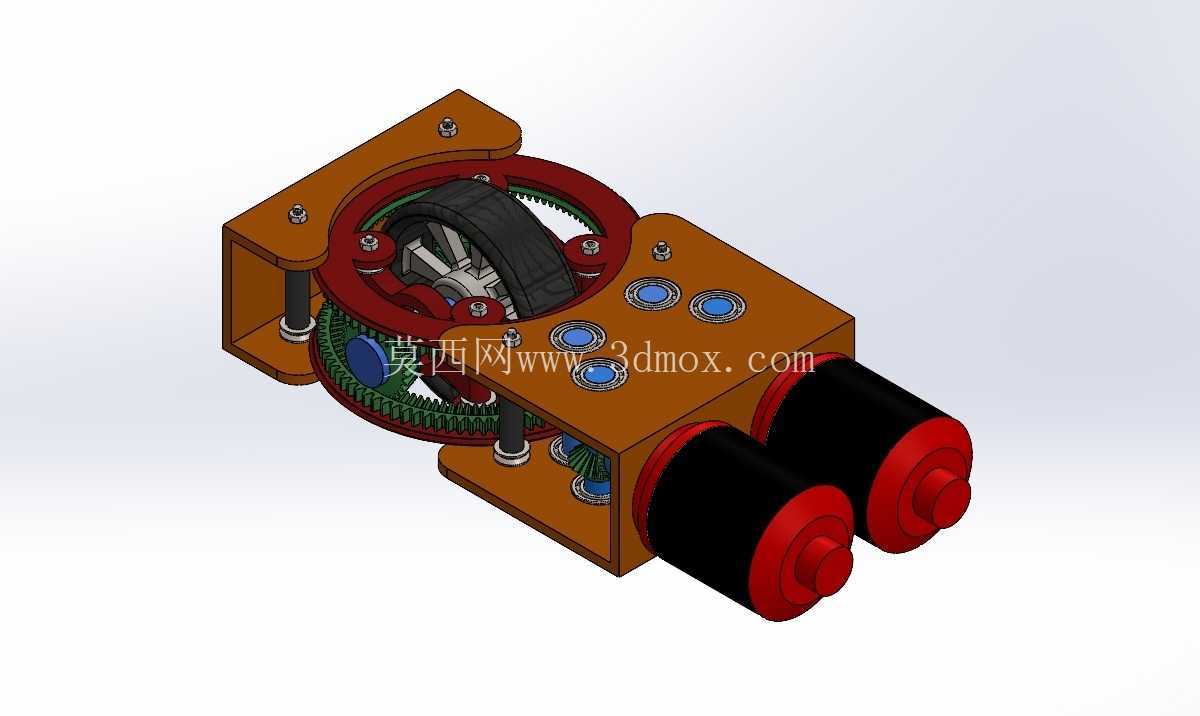

　　从功能特性上看，这套模组采用双动力输入的差速结构，两个动力输出端分别对应两侧的传动齿轮组，通过两个动力源的转速差、转向差实现整体的转向动作，不需要额外设置转向执行件，传动路径上全部采用直齿圆柱齿轮啮合传递动力，齿轮组嵌套在模组的主体安装座内，外侧设置环形的内齿圈与行星齿轮配合，既可以实现动力的减速增扭，也能通过两侧齿轮组的转速差匹配，实现原地转向、小半径转弯等动作，适配狭窄空间内的移动作业需求。模组的动力输入端设置在主体结构的侧方，两个动力安装位同轴平行布置，安装法兰面做了沉台设计，能保证动力件安装后输出轴与传动齿轮的同轴度，避免偏载带来的齿轮磨损加剧问题。

　　设计思路上，整体采用分层堆叠的安装结构，主体安装座采用板材拼接的方式，上下两层安装板通过铜柱与螺栓锁紧固定，齿轮组的安装轴两端分别固定在上下两层安装板的定位孔内，定位孔采用铰制孔精度加工，保证各齿轮轴的平行度，降低齿轮啮合的噪音与异常磨损。传动轮的安装位设置在模组中部，轮体直接与差速齿轮组的输出端连接，轮体两侧设置轴承支撑，保证轮体转动时的径向跳动量控制在合理区间，避免行走时出现轮体晃动、走偏的问题。主体安装座上预留了多个沉头安装孔，既可以用来固定上层的设备搭载板，也可以作为模组整体与设备底盘的连接位，安装孔的位置做了等间距排布，适配不同尺寸的底盘安装需求，不需要额外做转接件就能完成固定。

　　从安装边界与尺寸适配来看，这套模组的整体宽度控制在双动力端的安装跨度内，长度方向从轮体最外侧到动力端尾部的尺寸，适配小型底盘的安装空间，轮体的突出高度低于安装座的上平面，不会干涉上层搭载的设备结构。安装座上的三个蓝色密封堵头位置，对应内部齿轮组的润滑注油孔，日常维护时不需要拆开整个模组，就能完成齿轮润滑脂的补充，降低后期维护的工作量。齿轮组的啮合间隙在设计时预留了合理的公差范围，既不会因为间隙过大导致传动回程差过大，影响行走与转向的控制精度，也不会因为间隙过小导致齿轮转动卡滞、运转阻力过大的问题。轮体采用橡胶材质的外圈，能提供足够的行走摩擦力，同时在不平整的小幅度起伏路面上起到一定的减震作用，避免刚性轮体在硬质地面行走时出现打滑、跳动的问题。

　　在实际选型适配时，这套模组可以根据负载需求匹配不同功率的动力件，不需要改动主体安装结构，只需要调整动力件安装法兰的适配尺寸，就能覆盖不同的动力输出需求。传动齿轮的模数选择兼顾了结构强度与尺寸控制，在保证能传递额定扭矩的前提下，尽可能压缩齿轮组的整体尺寸，让整个模组的结构更紧凑。模组的所有外露安装螺栓都采用内六角圆柱头螺栓，螺栓头沉入安装座的沉孔内，不会出现突出的结构刮蹭到外部线缆或者其他设备部件的问题。两侧的动力端外侧设置了防护端盖，既可以遮挡内部的传动结构，避免灰尘、碎屑进入齿轮啮合区域，也能起到一定的限位作用，防止动力件安装后出现轴向窜动。整体结构没有复杂的异形曲面零件，所有结构件都可以采用常规的板材切割、机加工方式制作，加工成本低，装配流程简单，不需要专用的工装就能完成整模组的装配，适合小批量制作或者定制化改装使用。
