带支撑框架敞口式储水水箱结构设计

　　在工业流体存储、小型生产制程供水、试验台循环水配套等场景中，敞口式储水水箱是极为常见的配套构件，不同于密闭承压储罐，这类敞口水箱主要承担常压下的液体暂存、中转功能，日常工况中除了要承受液体静压力带来的侧壁胀形力，还要兼顾安装便捷性、运维清理的便利性，很多现场应用场景里，水箱往往不是独立放置，需要和支架集成，匹配现场的管线高度、操作工位高度，避免额外搭建垫高基础带来的成本浪费。

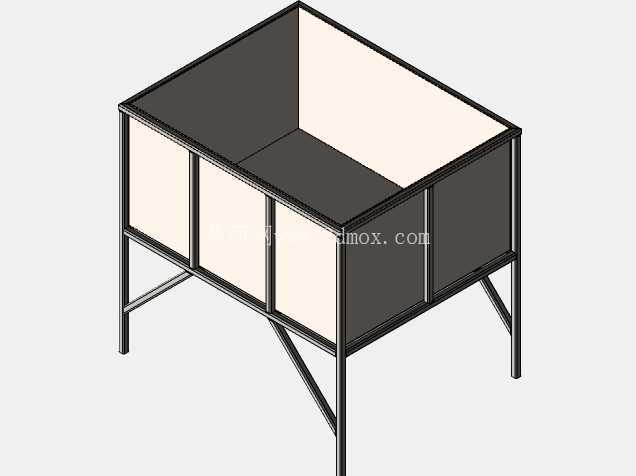

　　这款带支撑腿的敞口水箱，整体采用框架加壁板的组合式结构，主体储水腔为矩形敞口设计，顶部无封盖，方便日常观察液位、人工清理内壁污垢、投加水处理药剂等操作，侧壁采用分块式壁板嵌装在金属框架内的结构，框架采用等截面金属型材拼焊成型，沿储水腔的竖向棱边、侧壁横向中分位置设置加强筋，抵消液体静压力对壁板的外胀作用力——很多新手做这类水箱设计时容易忽略侧壁的挠度变形，尤其是盛水高度超过600mm的矩形水箱，不加中间横向加强的话，长期满水运行很容易出现壁板鼓胀、焊缝开裂渗漏的问题，这款结构在长边侧壁设置了三道竖向分格加强筋，短边侧壁设置两道，相当于把大尺寸壁板拆分成了小尺寸的独立受力单元，大幅降低了单块壁板的计算跨度，不用额外增加壁板厚度就能控制变形量，兼顾了结构强度和材料成本。

　　底部的支撑框架采用四条立式支腿作为主要承重构件，支腿之间设置斜向拉撑，避免水箱满载时出现支腿外撇、整体失稳的问题，支腿的高度设计预留了底部管线安装空间，水箱底板距离地面的净空可以满足底部排污阀、出水管道的安装操作需求，不用在安装现场额外开挖管线沟槽，适配大部分车间平地安装的场景。支腿底部可以选配安装脚杯或者脚轮，分别对应固定工位放置、需要临时移动位置的不同使用需求，框架的所有焊缝都采用连续满焊工艺，壁板和框架嵌装位置打密封胶处理，避免长期盛水出现渗漏。

　　从设计逻辑上看，这款水箱没有采用一体化折弯焊接的厚板结构，而是选择框架加薄壁嵌板的形式，核心是在满足常压储水强度要求的前提下，尽可能降低整体自重，不管是车间内移位还是现场吊装，都不需要大吨位的起重设备，普通的手动液压车就能完成短距离转运。结构拆分上，所有壁板都是规则矩形板件，型材下料也都是标准长度的直段，没有复杂的曲面成型工序，不管是激光切割下料还是普通的锯床、剪板机加工都能完成生产，不需要开模或者定制特殊型材，对于小批量定制的场景非常友好，生产周期短，加工成本可控。

　　在受力设计层面，这款结构专门做了盛水状态下的压力校核，重点验证了不同液位高度下侧壁的变形量、底部框架的承重挠度、支腿的压杆稳定性，满水状态下侧壁最大变形量控制在板材厚度的1/200以内，不会因为长期反复加载出现焊缝疲劳开裂。底板采用整板铺设在底部支撑框架上的结构，底部框架的横梁间距经过优化，避免底板在水压作用下出现向下凹陷积液的问题，排污口可以设置在底板的最低角位，配合底板找坡设计，能完全排空箱内积液，避免长期存水出现积垢、滋生微生物的问题。

　　安装边界上，这款水箱的整体外轮廓尺寸适配标准的工业通道宽度，支腿的安装孔位可以根据现场的固定需求做调整，不管是固定在水泥地面还是钢平台上，都能通过膨胀螺栓或者焊接压板完成固定，不需要额外做复杂的安装基础。敞口的顶部边缘做了卷边或者折边处理，既可以提升顶部边框的刚度，避免搬运过程中出现边缘变形，也能防止操作人员剐蹭受伤，日常使用时可以根据需求选配盖板，不用改动原有主体结构，直接搭在顶部折边上即可，适配防尘、防杂物落入的使用场景。

　　不同于民用的塑料储水箱，这种金属框架结构的水箱耐温范围更广，可以存储一定温度的生产用水，不会因为水温过高出现结构软化变形，壁板可以根据存储介质的特性选择普通碳钢做防腐处理或者不锈钢材质，适配弱酸弱碱的工业废水暂存、循环冷却水存储等不同场景，在小型加工厂、实验室循环水系统、设备配套冷却单元、施工现场临时储水等场景下都能适用，结构的通用性强，后期维护时如果某一块壁板出现磕碰损坏，只需要单独更换对应壁板即可，不用整体报废水箱，大幅降低了后期的运维成本。
