8毫米厚自行车沙滩车制动盘三维设计

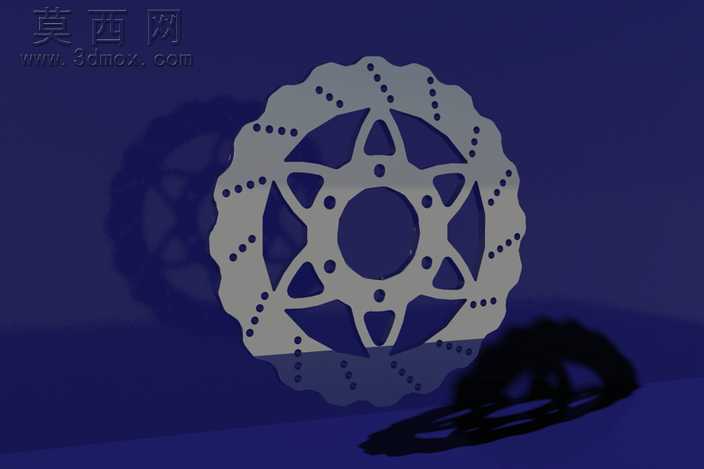

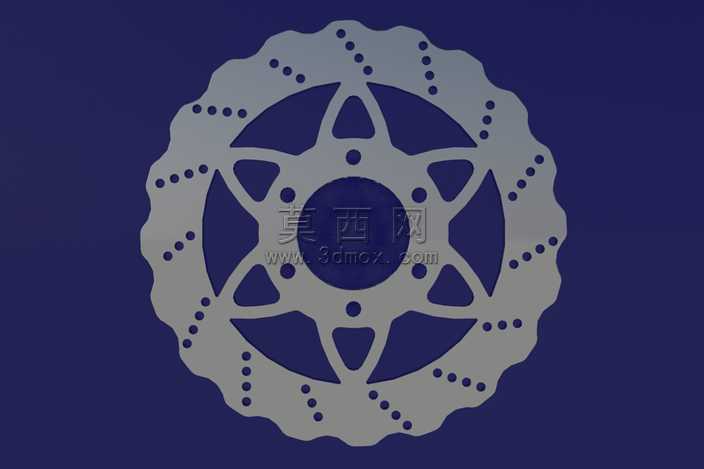

本作品为适配自行车与沙滩车使用的8毫米厚度制动盘三维建模设计，建模过程严格遵循制动部件的实际功能需求与装配逻辑开展。建模阶段首先确定制动盘的核心安装基准，以中心安装孔为定位原点，依次完成中心安装凸台、周向安装定位孔的结构搭建，保证制动盘与花鼓的装配同轴度符合使用要求。制动盘的外轮廓采用波浪形花边设计，该结构可在制动过程中有效提升散热效率，同时减少制动异响的产生，外边缘的轮廓曲线经过多次曲率调整，保证边缘过渡平滑无应力集中点。盘面的镂空结构采用对称式三角辐条造型设计，六组主镂空区域搭配辅助三角镂空，在保证盘面结构强度的前提下最大化降低部件自重，同时镂空区域可快速导出制动过程中产生的磨屑，避免磨屑残留影响制动摩擦效果。盘面沿周向均匀排布多组散热小孔，小孔的排布路径沿制动摩擦区域的周向与径向合理分布，可在制动盘高速旋转时形成空气对流通道，快速带走制动摩擦产生的热量，避免长时间制动导致的热衰减问题。建模过程中对所有结构的倒角、圆角做了精细化处理，安装孔边缘做沉头结构设计，可让固定螺丝完全沉入孔内，避免螺丝突出干涉来令片的正常运动。材质设定上，制动盘主体采用不锈钢材质，渲染时还原金属哑光磨砂的质感，对摩擦面做细微的纹理处理，还原真实制动盘的使用表面特征，非摩擦区域的金属反光度做适当调整，突出结构的层次感。整体设计兼顾了轻量化、散热性能、结构强度与制动稳定性，所有结构尺寸均按照实际使用的8毫米厚度标准设定，可直接用于后续的工程验证、加工生产参考，也可用于整车装配的虚拟样机搭建，适配不同规格的自行车、沙滩车碟刹制动系统，安装孔位符合通用碟刹安装标准，具备良好的通用性与实用性。
