工业配套离心式鼓风送风组件结构设计

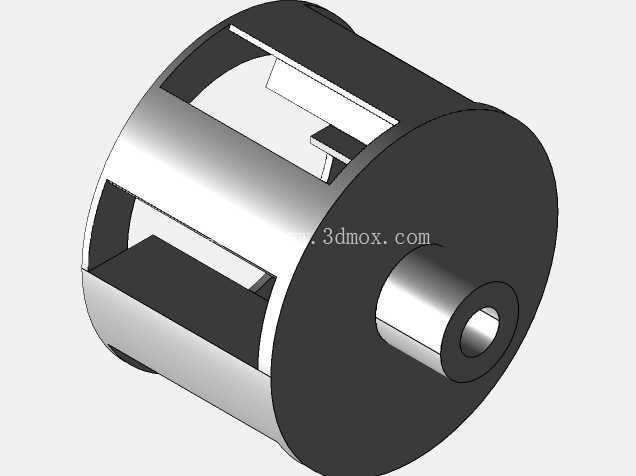

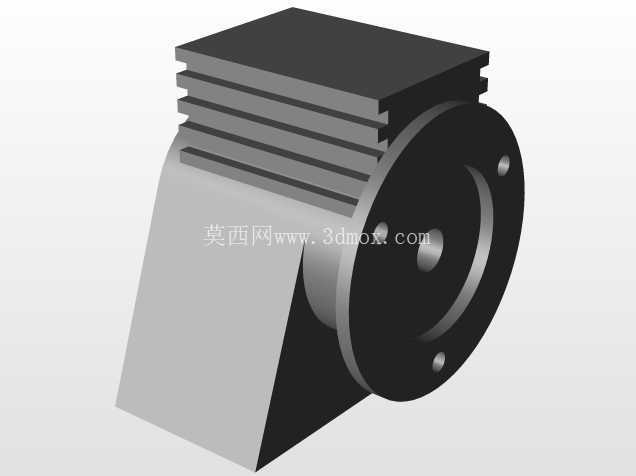

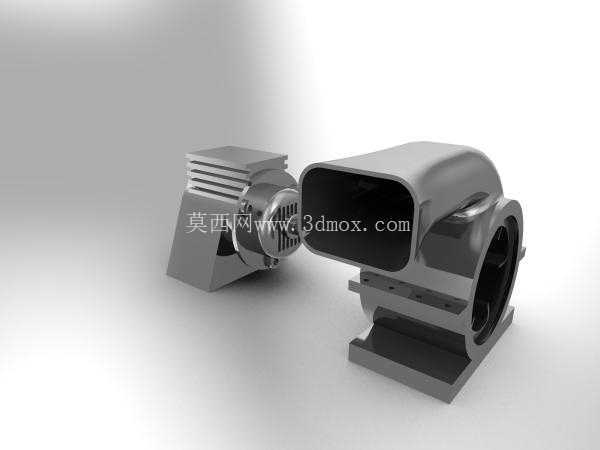

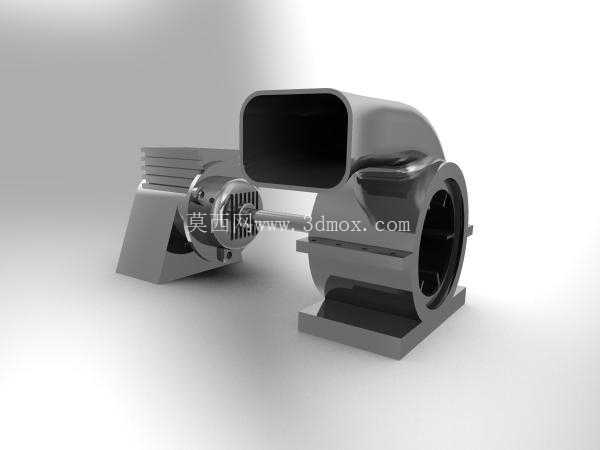

　　在工业通风、制程送风、设备冷却、小范围气力输送等场景中，这类鼓风组件是整套气路系统的核心动力单元，不同于大型工业离心风机的重载荷设计，该款组件偏向紧凑型配套定位，可直接集成在中小型设备的机架内部，无需额外搭建独立风机房，适配电子设备散热、小型除尘工位送风、包装机械气辅供风、实验室通风柜排风等多种对安装空间有严格限制的工况。从结构拆分来看，组件分为动力驱动段与风轮蜗壳段两个核心部分，驱动端采用卧式安装的动力单元，外壳带有平行排布的散热鳍片，可在连续运转时通过鳍片增大与空气的接触面积，带走绕组产生的热量，避免长时间高负载运行出现过热退磁问题，驱动端输出轴与蜗壳内部的多翼式风轮直连，省去了皮带传动的张紧结构与传动损耗，整体传动效率更高，后期维护也无需定期调整皮带张紧度、更换磨损皮带。

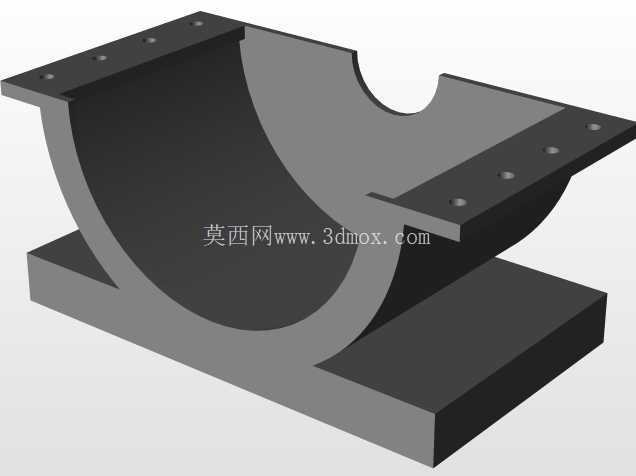

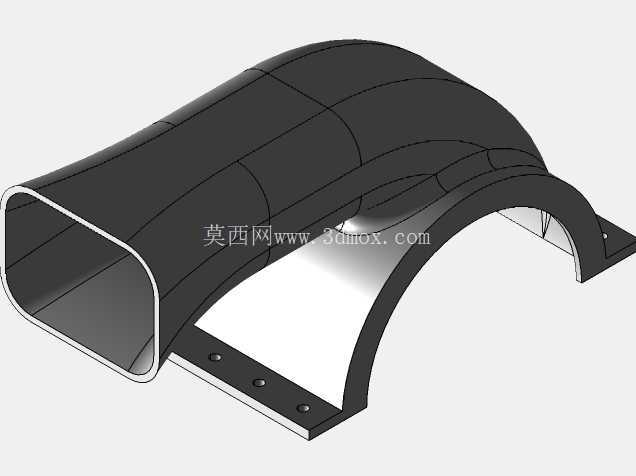

　　蜗壳部分采用渐开线流道设计，进风口为直入式方形接口，可直接对接方形通风管道或者设备的排风腔，出风口方向可根据安装需求调整固定角度，流道内壁做了顺滑过渡处理，没有突兀的直角台阶，能减少气流在蜗壳内部的涡流损耗，降低运转时的气动噪音，实际送风时气流从轴向进入风轮，在离心力作用下被甩向蜗壳内壁，顺着渐开线流道增压后从出风口送出，可提供稳定的正压送风压力。设计阶段首先要明确安装边界尺寸，驱动段的中心高、蜗壳底部的安装孔位间距都要匹配常用配套设备的机架安装标准，底部的安装支座做了加厚处理，带有沉头固定孔，可通过螺栓直接锁附在设备安装平面上，不需要额外制作转接支架，安装时要保证驱动轴与风轮的同轴度公差控制在0.05mm以内，避免运转时出现径向跳动引发震动与异响。

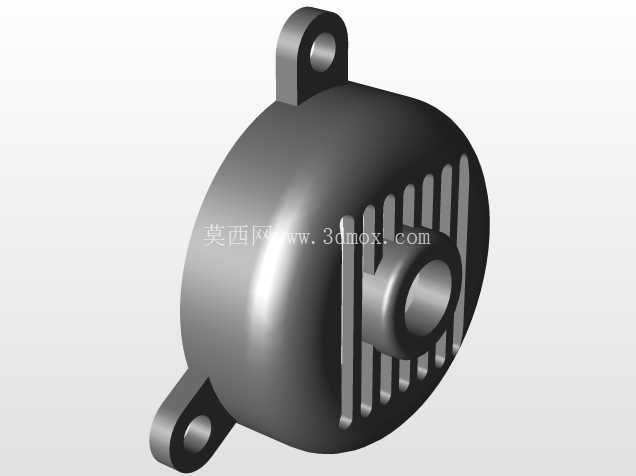

　　进风口的法兰边做了外翻边处理，对接风管时可通过卡箍或者螺栓直接固定，接缝处粘贴密封泡棉就能避免漏风问题，出风口的截面尺寸经过风量匹配计算，在额定转速下可满足每小时数百立方米的送风需求，风压参数适配10米以内的短距离风管输送，不会出现沿程阻力过大导致风量衰减严重的问题。在结构细节处理上，驱动端与蜗壳的连接部位做了密封隔层，避免输送的含尘空气进入驱动端轴承部位，延长轴承的使用寿命，蜗壳的壁厚根据运转时的承压需求做了差异化设计，流道承压区域壁厚略高于安装支座区域，既保证整体结构强度，又能控制组件整体重量，方便单人完成安装搬运。

　　实际选型配套时，需要根据系统所需的风量、风压参数匹配对应的驱动功率，不能出现小功率带高负载的情况，否则会导致驱动端过载发热，缩短组件使用寿命，安装时要保证组件底部的安装平面平整度达标，避免固定后蜗壳出现形变，导致风轮运转时刮蹭内壁。这类紧凑型鼓风组件相比传统大型风机，占用的安装空间更小，安装流程更简便，不需要复杂的减震基础，在小型工业设备、商用通风设备中的适配性极强，建模过程中需要重点核对蜗壳渐开线的曲率参数、风轮叶片的安装角度、驱动端与蜗壳的配合公差，这些参数直接影响最终的送风效率与运转稳定性，每一处配合面的公差都要根据实际加工工艺做合理设定，比如安装孔的位置公差控制在±0.1mm，保证批量生产时的互换性，不需要现场二次修配就能完成组装。
