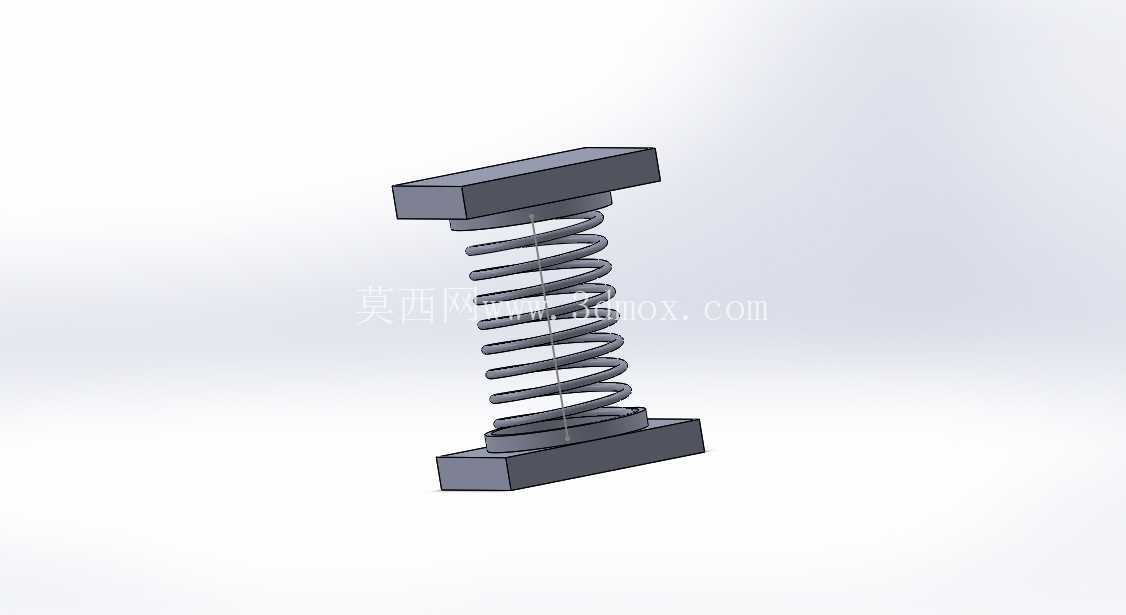

可压缩式弹簧组件装配结构演示

　　在各类机械结构的装配设计环节里，弹性缓冲部件的选型与装配合理性，直接决定了设备运行过程中的振动抑制、行程补偿以及接触缓冲效果，这类带上下安装座的圆柱螺旋压缩弹簧组件，是工业场景里应用覆盖度极广的基础弹性单元。从实际落地的应用场景来看，小到消费电子的按键回弹结构、小型工装夹具的压紧单元，大到自动化生产线的限位缓冲模块、输送设备的张紧调节结构、小型机电产品的减振支撑点位，都能见到这类结构的身影，它不需要复杂的配套安装结构，就能实现稳定的轴向弹性形变输出，是结构设计里处理轴向位移补偿、冲击载荷缓冲的首选基础构件。

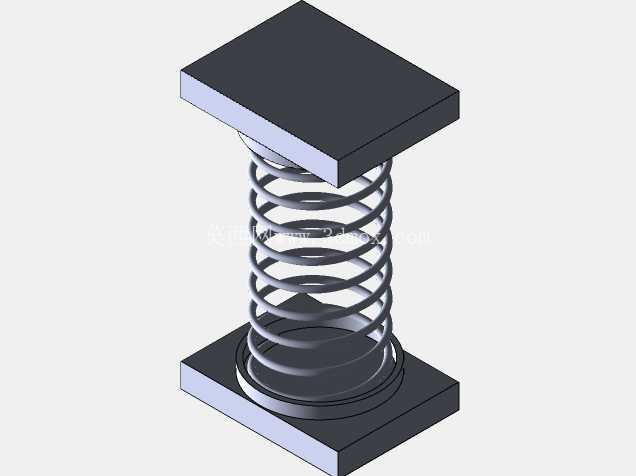

　　从设计思路层面拆解这套结构，首先要明确的是核心功能边界：这套组件的核心作用是在轴向承受外部压力时，通过弹簧的可控弹性形变吸收冲击能量，同时在外部载荷卸除后依靠弹簧的恢复力带动上下安装座复位，整个形变过程必须严格保持轴向线性，不能出现侧向偏移、弹簧卡滞的问题。因此上下两个安装座都设计了与弹簧端部匹配的定位凸台，弹簧的两端磨平端面完全贴合安装座的定位平面，安装座的外形采用矩形平板结构，平板上预留的安装孔位可以直接通过螺栓与外部构件固定，不需要额外设计定制化的连接接口，能适配绝大多数通用安装场景。

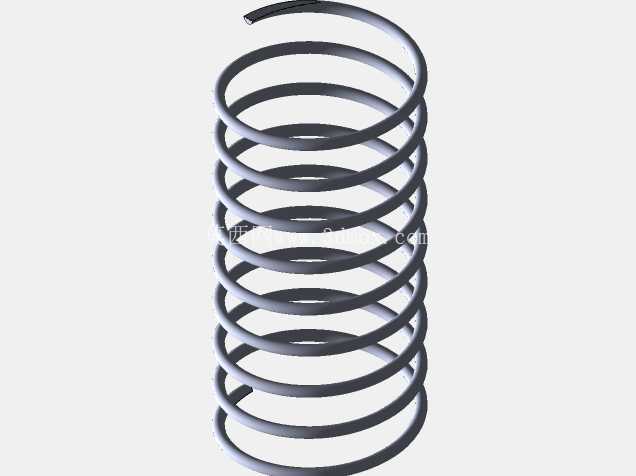

　　在实际选型和建模校核过程中，首先要确认的是安装边界尺寸：上下安装座的长宽尺寸决定了组件的最小安装平面需求，安装座的厚度需要满足螺栓连接的强度要求，避免在弹簧反复施力的过程中出现安装座变形的问题。弹簧的中径、线径、有效圈数参数，直接决定了组件的刚度系数、最大压缩行程以及极限承载能力，设计时需要根据实际工况的最大冲击载荷、需要的压缩行程来匹配对应参数，同时要预留15%左右的行程余量，避免弹簧被压缩到并圈状态出现永久塑性变形。很多新手工程师在设计这类弹簧组件时，容易忽略弹簧的失稳问题——当弹簧的自由高度与中径比值超过4时，轴向受压过程中很容易出现侧向弯曲，因此这套结构的上下安装座定位凸台高度刚好覆盖弹簧端部1/4圈的位置，既能给弹簧提供径向限位，又不会干涉弹簧正常的压缩形变过程，哪怕在最大压缩行程下，定位凸台也不会和弹簧的有效圈部分发生摩擦，保证弹簧的形变过程顺畅无卡滞。

　　从实际使用的功能特性来看，这套组件的结构非常简单，可靠性极强，只要安装时保证上下安装座的平面平行度公差控制在0.1mm以内，弹簧的轴线与安装座平面保持垂直，就能实现数万次的反复压缩回弹而不出现性能衰减。在装配调试环节，不需要复杂的调整步骤，只要通过螺栓将上下安装座分别固定在两个需要弹性连接的构件上即可，日常维护过程中也只需要定期检查弹簧表面是否有锈蚀、裂纹，安装座的固定螺栓是否松动，不需要额外的润滑或者保养操作。在自动化设备的行程限位场景下，这类弹簧组件可以安装在气缸、直线模组的行程末端，当运动构件走到行程终点时，先接触弹簧组件，通过弹簧的逐步压缩吸收运动构件的动能，避免刚性碰撞产生的噪音和构件损伤；在工装夹具的压紧结构里，这套组件可以提供稳定的压紧力，补偿工件的尺寸公差，保证不同厚度的工件都能被可靠压紧，不会出现压伤或者压不紧的问题；在小型机电产品的减振支撑场景下，四个这样的弹簧组件均匀布置在设备底部，可以有效过滤设备运行产生的高频振动，避免振动传递到安装基础上影响周边精密设备的运行。

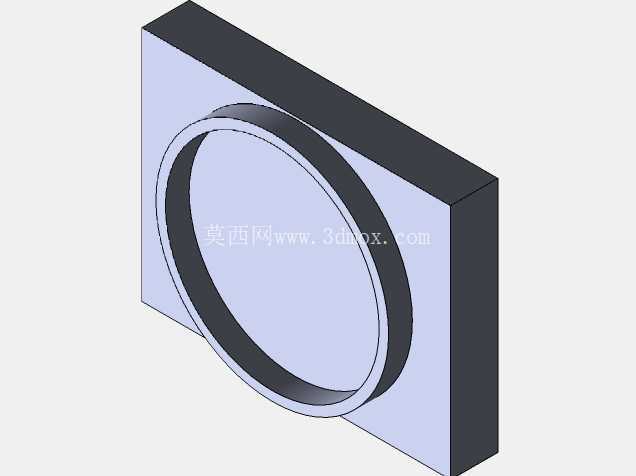

　　建模过程中需要特别注意的细节是弹簧的两端支撑圈设计，支撑圈需要和有效圈紧密贴合，端部磨平的角度要保证和安装座完全接触，不能出现点接触的情况，否则在受压过程中会出现应力集中，导致弹簧端部过早断裂。上下安装座的定位凸台直径要比弹簧内径小0.2-0.3mm，既可以起到径向定位作用，又不会因为加工公差导致凸台和弹簧内径发生卡滞。安装座上的安装孔位要设计成沉孔结构，让螺栓头部完全沉入安装座内部，避免螺栓突出影响弹簧的正常压缩行程。另外在做装配动画演示时，可以直观展示弹簧压缩过程中各圈之间的间隙变化，帮助设计人员理解弹簧的形变规律，确认在最大压缩行程下弹簧各圈之间不会发生碰撞干涉，同时验证上下安装座在运动过程中不会出现偏斜，保证整个组件的运动过程符合设计预期。
