直径20滚珠丝杠螺母副装配结构

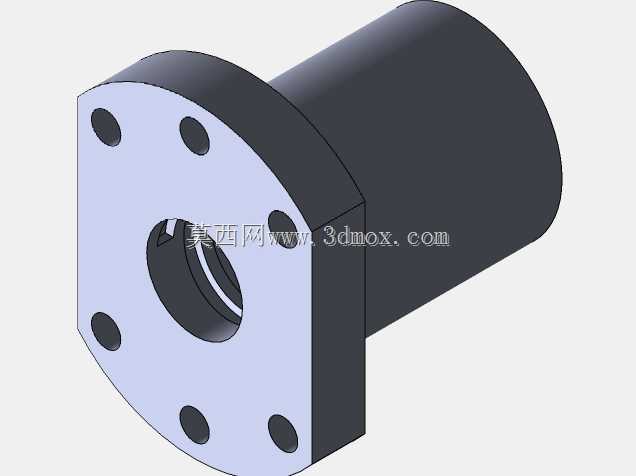

　　这款直径20规格的滚珠丝杠螺母副，是普通车床进给系统里的核心传动部件，适配CA6140系列卧式车床的纵向或横向进给传动链路，也可移植到同规格行程的非标自动化直线进给工位使用。从实际装配逻辑来看，丝杠主体采用轧制或磨制的外循环滚道结构，滚道截面为适配钢球的圆弧槽，螺母侧集成了法兰式安装座，法兰端面上预留的沉孔可直接与进给拖板的安装面锁固，不需要额外设计转接支座，能有效压缩进给机构的轴向安装空间。设计过程中优先考虑了传动间隙的补偿逻辑，螺母副内部的钢球循环回路采用端盖式回流结构，避免了插管式回流结构容易在高速往复运动中出现的插管变形、钢球卡滞问题，同时法兰安装面与螺母轴线的垂直度公差控制在0.02mm以内，

　　保证装配后丝杠的回转轴线与拖板进给方向的平行度符合机床精度检验标准。从安装边界来看，丝杠轴端预留了轴承安装位与锁紧螺母螺纹段，可适配成对安装的角接触球轴承支撑结构，固定端与支撑端的轴颈尺寸匹配常规车床进给箱的安装孔径，不需要对原有床身的轴承座进行二次加工即可完成替换。在实际设备运行中，这套丝杠螺母副将伺服电机或进给箱输出的旋转运动转化为拖板的直线进给运动，相比传统滑动丝杠，摩擦阻力可降低三分之二以上，低速进给时不会出现爬行现象，能有效保证车削加工时的进给均匀性，尤其是在车削螺纹、小进给量精车外圆的工况下，传动精度的保持性更优。建模过程中完整还原了钢球在滚道内的排布状态、螺母法兰的安装孔位、丝杠轴端的各段轴径与退刀槽结构，

　　所有配合面的尺寸公差都按照机械设计手册中滚珠丝杠副的配合要求进行了预留，可直接用于进给机构的装配干涉检查、运动仿真，也能作为同规格丝杠选型时的安装尺寸参考，帮助设计人员快速核对安装空间、连接尺寸是否匹配现有设备结构，避免选型时出现安装干涉、行程不足等问题。日常设备维护中，这套结构的螺母侧预留了润滑脂注油口，可定期补充润滑脂降低滚道磨损，法兰端的密封毡圈能有效阻挡切削液、铁屑进入滚道内部，延长丝杠副的使用寿命，适配普通车床车间多粉尘、多切削液飞溅的工作环境。
