钢丝绳夹式紧固连接件三维结构

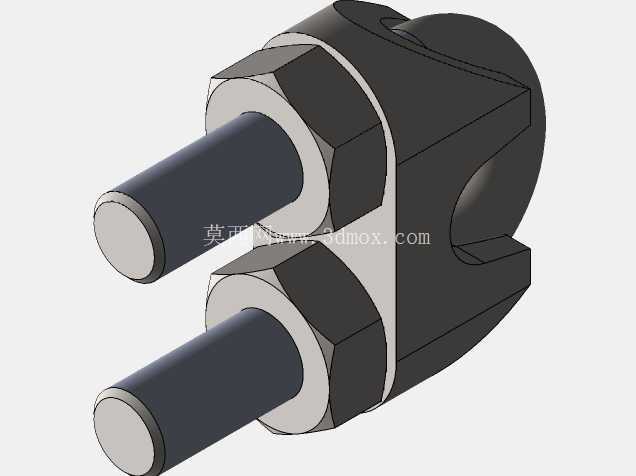

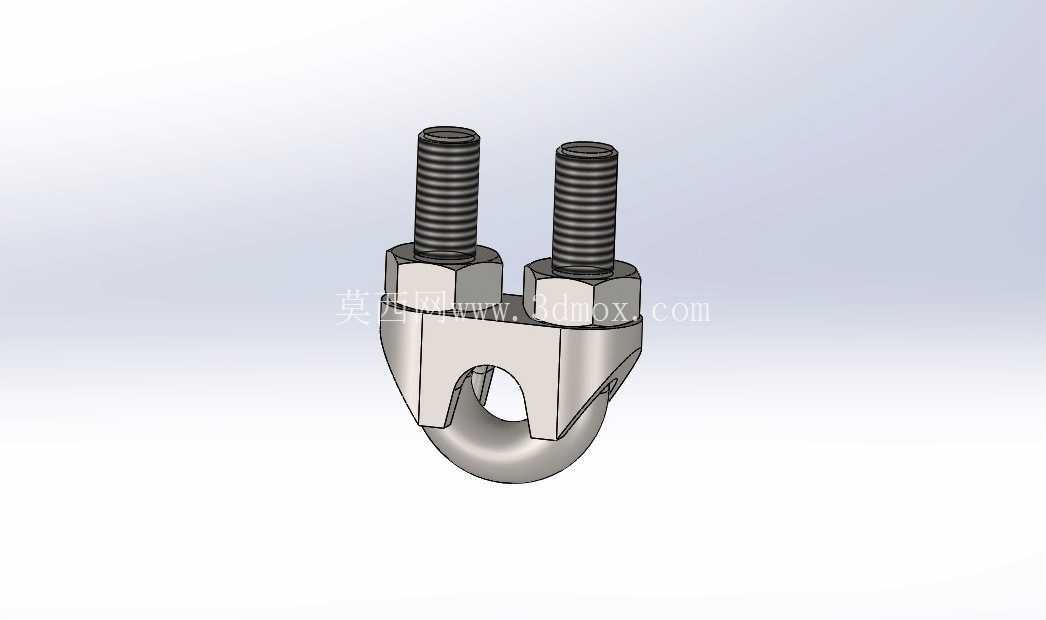

　　在起重吊装、索道架设、船舶系泊、矿山牵引等涉及钢丝绳传力的工程场景中，钢丝绳的端部固定、绳圈闭合、分支连接是直接关系到载荷传递可靠性的核心环节，这类连接结构一旦出现滑移、松脱，极有可能引发重物坠落、绳索崩断等恶性安全事故，因此对连接件的夹持力、抗滑移性能、安装便捷性都有极高的工程要求。本次呈现的这款钢丝绳夹结构，就是针对中小直径钢丝绳固定场景设计的标准连接件，整体采用锻造U形弯座配合双螺栓压盖的结构形式，区别于传统单螺栓夹的受力不均问题，双螺栓布局可以让压盖对钢丝绳的压紧力分布更均匀，避免局部应力集中压伤钢丝绳丝股，同时也能在长期受振动载荷的工况下降低螺栓松脱的概率。

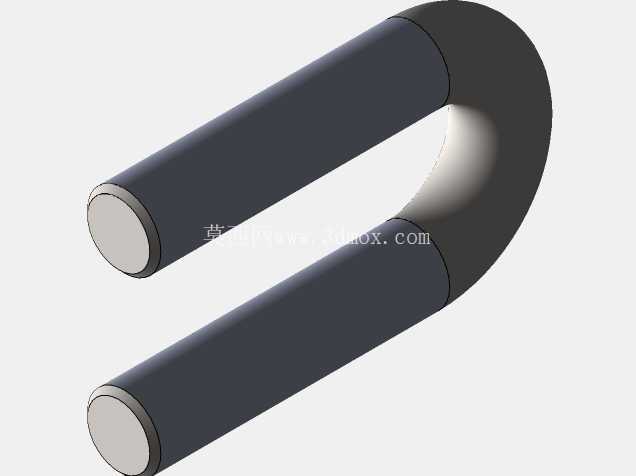

　　从结构设计逻辑来看，U形弯座的圆弧槽是整个零件的核心受力面，建模时严格匹配对应规格钢丝绳的公称直径做圆弧拟合，槽底预留0.1倍绳径的间隙，既保证钢丝绳能够完全卡入槽内，又不会因为间隙过大导致压紧后钢丝绳出现椭圆变形，破坏绳股的捻制结构。弯座的两个支臂上加工有与螺栓适配的通孔，孔位与U形槽的对称度公差控制在0.2mm以内，保证两个螺栓压紧时压盖能够平行下压，不会出现偏斜导致局部压合力不足。

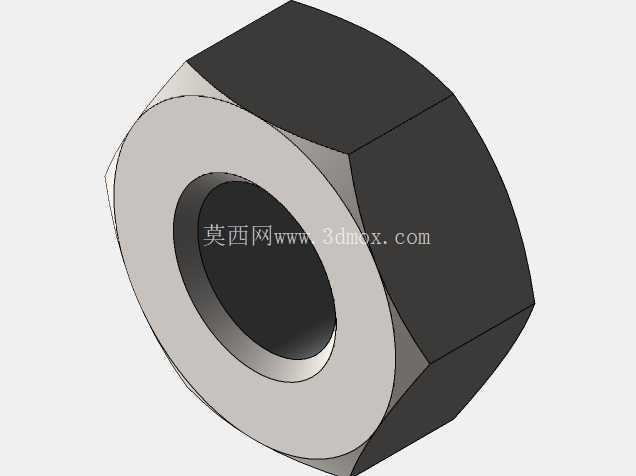

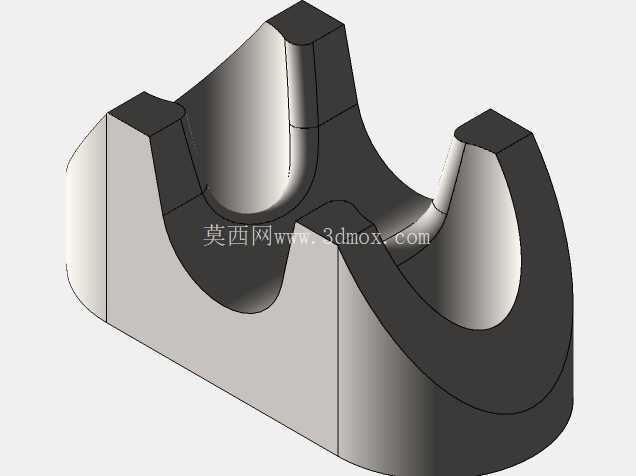

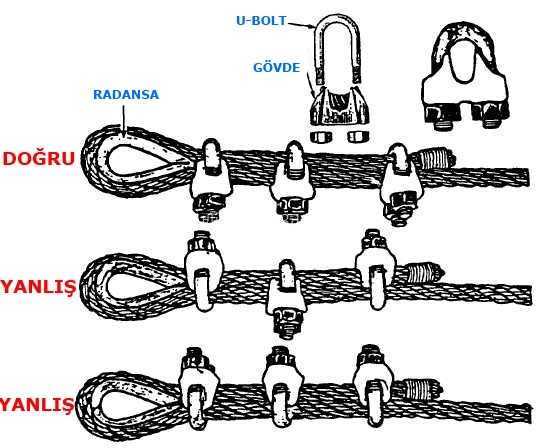

　　配套的六角螺栓采用标准粗牙螺纹，螺纹长度覆盖从最小绳径到最大适配绳径的压紧行程，不需要额外搭配垫片即可实现可靠锁紧，压盖的下表面同样加工有与钢丝绳匹配的圆弧槽，与U形座的槽体对合后形成完整的圆形夹持腔，两个槽面都做了细微的防滑齿纹处理，齿纹深度控制在0.3mm，既可以增大与钢丝绳表面的摩擦力，提升抗滑移能力，又不会因为齿纹过深切断钢丝绳外层钢丝。从安装边界来看，这款夹件适配的钢丝绳直径覆盖6mm到16mm的常用规格，安装时需要注意相邻两个绳夹的间距要保持在6到7倍绳径的距离，最后一个绳夹距离绳头的长度不小于140mm，紧固螺栓时需要分两次交替拧紧，第一次预紧后加载试验载荷，再次拧紧螺栓消除钢丝绳受拉后的形变间隙，避免使用过程中出现松脱。

　　在实际工程应用中，这类绳夹不适合用于长期承受动载的主传力绳端固定，更多是用于缆风绳固定、牵引绳分支连接、吊装索具的辅助固定场景，相比铝合金压套式固定方式，它的优势在于可以现场拆装、重复使用，不需要专用压接工具，在野外作业、临时吊装场景下的适配性更强。建模过程中对锻造圆角、螺纹收尾、压盖与U形座的配合间隙都做了还原，没有做过度简化，结构工程师可以直接调取模型用于索具布置、吊装方案的干涉检查，也可以作为非标索具设计的参考基准，在装配时可以直接与对应直径的钢丝绳模型做配合约束，快速完成整套索具的装配布局。需要注意的是，这类连接件的额定载荷是按照适配钢丝绳最小破断拉力的20%来设计的，选型时必须严格匹配钢丝绳直径，严禁用大规格夹件夹持小直径钢丝绳，也不允许在夹件与钢丝绳之间加垫多余的垫片，否则会大幅降低夹持可靠性，在长期户外使用的场景下，还需要定期检查螺栓的预紧力，尤其是经历过冲击载荷之后，必须重新校核拧紧力矩，避免出现滑移隐患。
