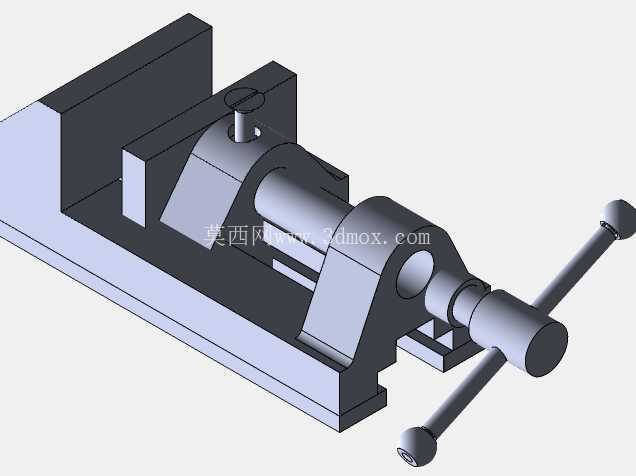

机加工夹持用台钳装配结构

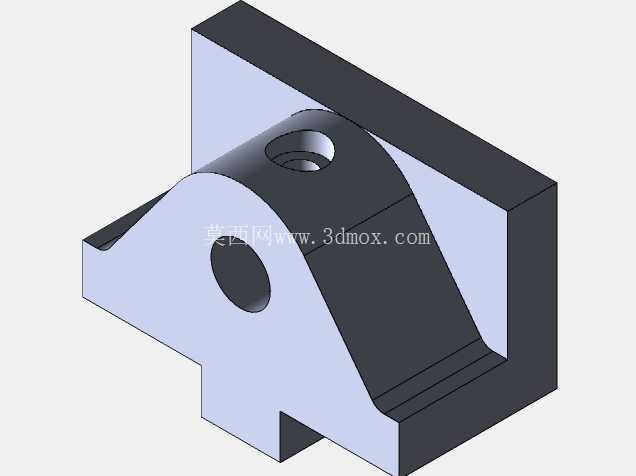

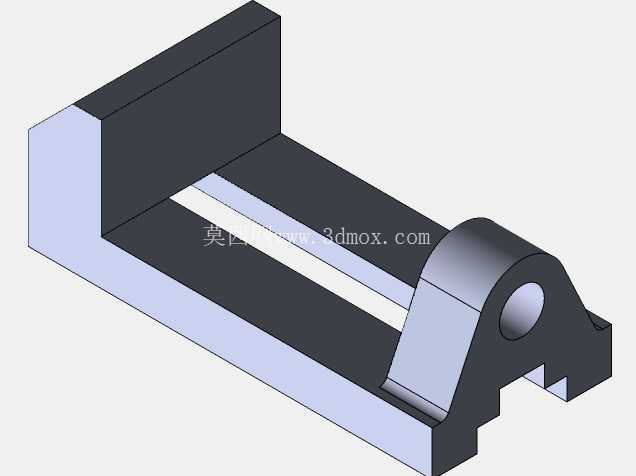

　　在常规机加工、钳工修配、小型零件装配的作业场景里，台钳是工位上不可或缺的基础夹持工装，这套装配结构完全围绕手动夹持的核心功能做结构排布，没有冗余的装饰性设计，所有结构件都服务于稳定装夹、操作便捷的实际需求。从结构布局来看，固定钳身作为整个台钳的承载基座，底部设置有与工作台面匹配的安装定位边，安装时可通过螺栓压紧在钳工台或机床工作台的T型槽上，安装边界预留了足够的螺栓穿装空间，不需要额外做基座改造就能适配多数常规作业工位的安装尺寸。活动钳身通过导轨结构与固定钳身配合，导轨采用燕尾式配合面，配合间隙可以通过侧边的调节塞铁调整，既保证活动钳身滑动顺畅，又能避免夹持时出现晃动偏移，保证装夹精度。

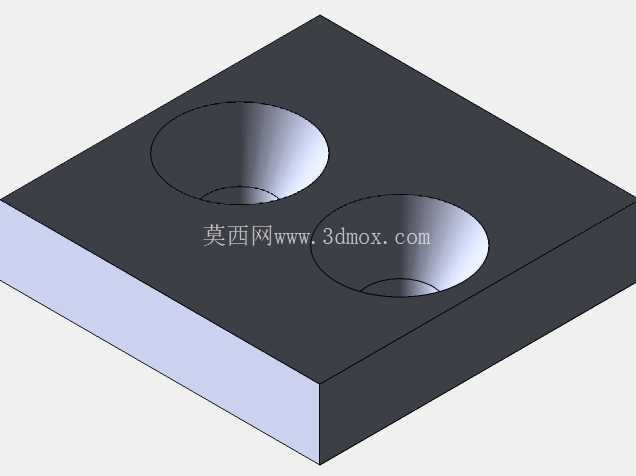

　　传动部分采用丝杠副结构，丝杠一端与活动钳身的连接座配合，转动手柄时丝杠带动活动钳身沿导轨做直线往复运动，实现钳口的开合动作，丝杠的导程设置兼顾了夹持效率和夹紧力，空程移动时可以快速开合钳口，接近工件时稍加力就能获得足够的夹持力，不需要过大的操作力矩就能满足常规金属零件、非金属零件的装夹需求。钳口部分采用可拆卸式的齿面钳口板，通过沉头螺钉固定在钳身的安装面上，齿面设计可以增加与工件接触面的摩擦力，避免装夹时工件打滑，当钳口齿面磨损后可以单独更换钳口板，不需要更换整个钳身，降低长期使用的维护成本。

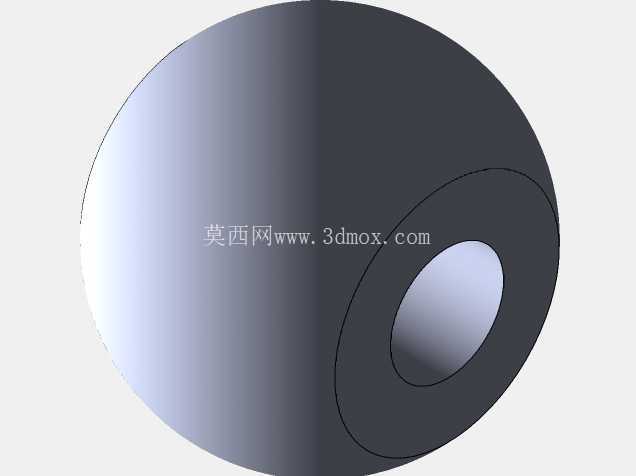

　　手柄部分采用穿装式长杆结构，穿在丝杠端部的通孔内，操作时可以根据需要调整手柄的伸出长度，需要大夹紧力时可以将手柄调至更长的力臂位置，降低操作力度，日常小行程调整时可以直接转动手柄端部，操作灵活度更高。从设计逻辑上看，这套结构优先保证了夹持刚性，固定钳身的壁厚、导轨的配合长度、丝杠的直径都经过受力匹配，夹持工件时不会因为切削力或者敲击力出现钳身变形、活动钳身上翘的问题，完全能满足錾削、锉削、小型零件钻孔、攻丝等常规钳工和机加工工序的装夹要求。整体外形尺寸适配常规工位的操作空间，钳身高度设置符合人体工程学要求，操作人员站在工位前操作手柄时手臂处于自然施力角度，长时间作业也不容易产生疲劳。

　　安装时固定钳身的定位基准面与钳口工作面保持垂直，安装后不需要额外校正就能保证钳口与工作台边缘的位置精度，适配多数小型零件的装夹定位需求。结构上没有复杂的特殊零件，所有零部件都采用常规机械加工工艺就能生产，零件的互换性较强，日常维护时只需要定期给导轨和丝杠加注润滑脂，就能保证长期使用的操作顺畅度，不会因为积屑或者锈蚀出现卡滞问题。在实际使用场景中，这套台钳既可以用于金工实习的基础操作训练，也能用于小型维修车间的零件拆装、修配作业，还可以作为小型钻床、铣床的配套夹持工装，装夹不同形状的工件时，还可以配合辅助垫块、V型块等附件实现轴类、套类、异形零件的稳定装夹，适用场景覆盖了从基础钳工作业到小型机加工装夹的多数需求。
