SolidWorks环境下自行车脚踏结构设计方案

　　日常通勤、山地越野、公路竞速等不同骑行场景下，脚踏作为骑行过程中直接承接人体施力、传递踩踏扭矩的核心接触部件，其结构合理性直接决定骑行发力效率、长时间骑行的足部舒适度，以及复杂路况下的踩踏防滑可靠性。不同于整车其他外露结构件，脚踏的受力工况存在明显的交变特性：平直路面匀速骑行时，脚踏承受垂直方向的稳定踩踏压力，峰值通常出现在曲柄转动至水平位置的发力瞬间；颠簸越野路段时，脚踏还需承受足部因路面冲击产生的侧向滑移力，以及意外磕碰障碍物时的瞬时冲击载荷，这就要求结构设计阶段必须同时兼顾刚性、防滑性与安装适配性。

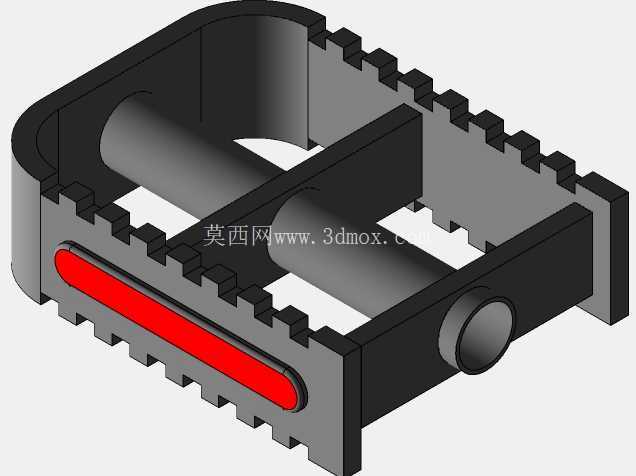

　　从结构功能拆分来看，这款脚踏采用双侧踩踏的开放式框架构型，主体承力框架为一体化成型的框式结构，上表面沿踩踏区域连续排布等距凸起的防滑齿，齿形高度控制在3mm区间，既能够卡合普通休闲鞋、山地锁鞋的鞋底纹路，避免踩踏发力时出现足部滑脱，又不会因齿高过高硌伤鞋底，提升日常通勤裸足穿软底鞋踩踏时的舒适度。框架中部设置两根平行的横向承力辊轴，辊轴表面做圆弧过渡处理，能够在足部调整踩踏位置时提供平滑的支撑面，减少鞋底与脚踏表面的滑动摩擦阻力。脚踏朝向曲柄的一侧设置一体化的安装轴套，轴套内孔预留标准的轴承安装位，可适配市面主流的山地车、公路车脚踏转轴组件，轴套外侧做圆弧收边处理，避免骑行过程中轴套边缘剐蹭裤腿。

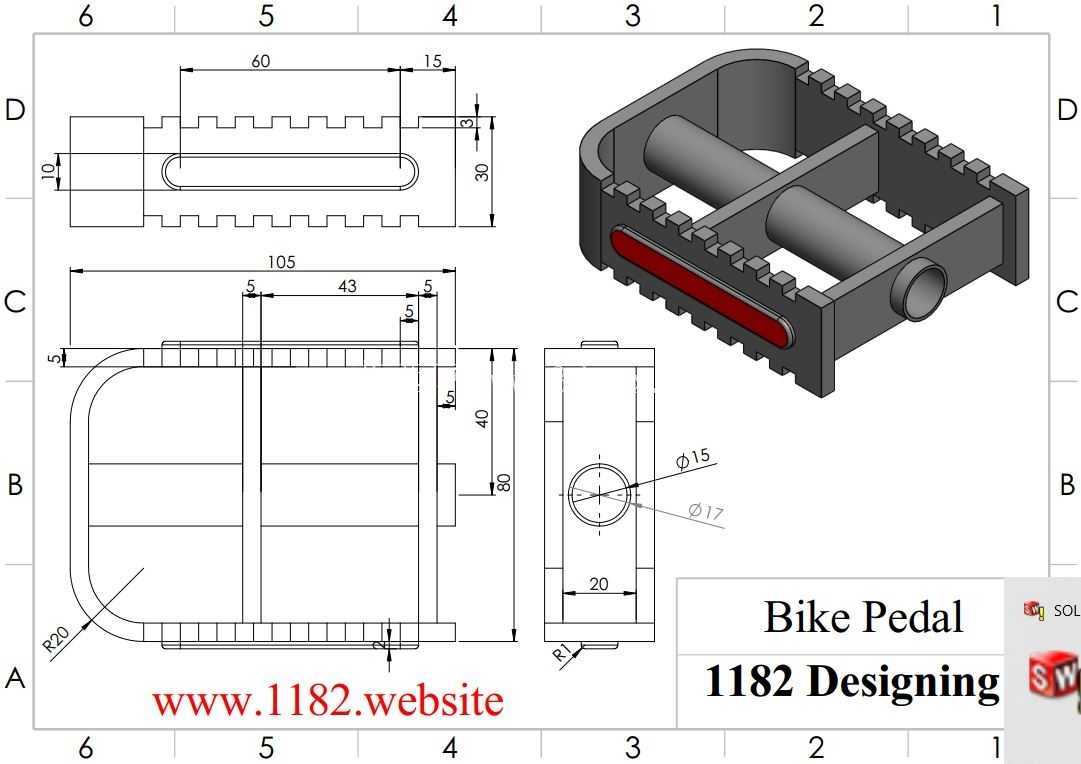

　　尺寸设计层面严格匹配通用自行车的安装边界，整体踩踏面的长度控制在105mm，宽度为80mm，这个尺寸区间既能够覆盖成年男性42-44码鞋型的前掌踩踏接触范围，又不会因踩踏面过宽导致转弯时脚踏剐蹭地面，提升低趴竞速姿态下的过弯通过性。框架主体的厚度为30mm，在保证整体结构刚性的前提下尽可能降低自重，减少骑行过程中的无效重量负载。安装轴段的直径设置为15mm，配合17mm的锁紧螺母配合位，完全符合自行车行业通用的曲柄安装接口标准，无需额外加工适配即可直接替换市面同规格的量产脚踏产品。踩踏面的圆角半径设置为R20，所有外露棱边均做倒钝处理，避免骑行过程中意外剐蹭造成腿部划伤。框架上表面的防滑齿间距为6mm，单齿宽度15mm，沿踩踏面长度方向连续排布，保证不同踩踏角度下都有足够的齿面与鞋底接触。

　　设计过程中首先从受力路径出发搭建基础骨架：踩踏力从足部接触的防滑齿面传入主体框架，再通过框架中部的加强筋传递至侧方安装轴套，最终通过转轴传递至曲柄带动牙盘转动，因此框架内部的筋位排布完全沿受力方向设置，避免出现应力集中的直角转折区域。主体框架的侧壁厚度设置为5mm，中部承力辊轴的直径为12mm，通过有限元受力校核，在1500N的瞬时踩踏载荷下，框架最大变形量小于0.2mm，完全满足日常骑行甚至轻度越野的强度需求。考虑到不同使用场景的拓展性，框架侧方预留了反光片安装卡槽，可直接嵌入标准尺寸的自行车脚踏反光件，满足夜间骑行的安全警示要求，无需额外打孔固定。防滑齿的根部做R1的圆角过渡，避免长期交变载荷下齿根出现疲劳断裂问题，提升零件的长期使用寿命。

　　从实际装配适配角度，这款脚踏的安装轴中心距踩踏面的高度为40mm，这个高度值既能够保证踩踏时足部的力臂长度最优，又不会因轴位过高导致骑行时足部重心偏移，提升长时间骑行的稳定性。框架底部做平整化处理，当脚踏翻转至朝下位置时，不会因凸起结构卡到路面碎石或路沿。整个结构没有多余的装饰性特征，所有几何特征均服务于受力传递、踩踏防滑、安装适配三个核心功能，没有冗余的设计元素，既适合批量注塑或压铸成型生产，也适合爱好者通过三维建模后自行3D打印制作个性化改装件。针对不同骑行场景的需求，还可以通过调整防滑齿的高度、框架表面的防滑纹路密度，衍生出适配通勤、越野、竞速等不同场景的细分版本，核心安装接口保持通用，降低后续改装替换的适配成本。
