SolidWorks振荡机构分步设计装配全流程

在汽车冲压生产线的送料、废料输送以及工位间工件转序环节，振荡机构是实现物料周期性往复位移的核心执行部件，其运动稳定性直接决定整条冲压线的节拍一致性与工件定位精度。这类机构的核心功能是将旋转轴的连续回转运动，转化为执行端沿设定轨迹的高频小幅振荡输出，既可以配合冲压模具的开合时序完成工件的步进送进，也能在废料滑槽末端通过振荡避免冲压边角料卡滞堆积，在多工位级进模、大型覆盖件冲压工位的辅助输送场景中应用十分广泛。

从结构设计逻辑来看，该振荡机构采用曲柄-连杆组合的运动转化方案，核心传动路径围绕水平布置的动力输入轴展开：轴端通过键连接装配偏心曲柄轮，曲柄销与传动连杆形成转动副，连杆另一端铰接竖直摆臂，摆臂通过顶部固定铰支座实现定轴摆动，最终将输入轴的连续旋转转化为摆臂下端沿圆弧轨迹的往复振荡输出。设计过程中首先需要明确的是安装边界条件：整套机构的安装基准为带标准T型槽的光学装配平台，底部支座通过T型螺栓与平台台面锁紧，安装时需保证动力输入轴的轴线水平度误差控制在0.02mm/m以内，避免因轴系偏斜导致连杆运动卡滞、附加载荷增大的问题。

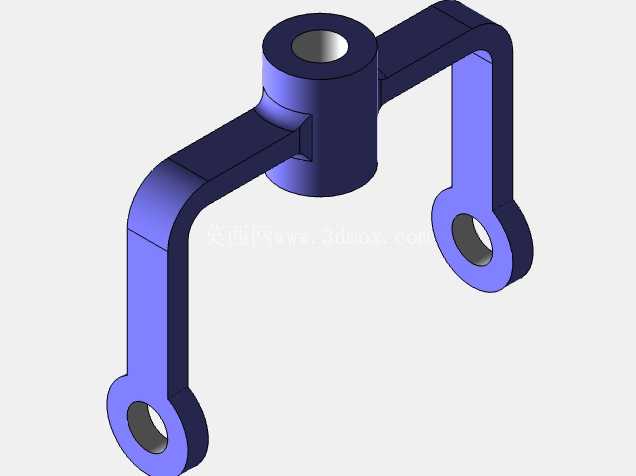

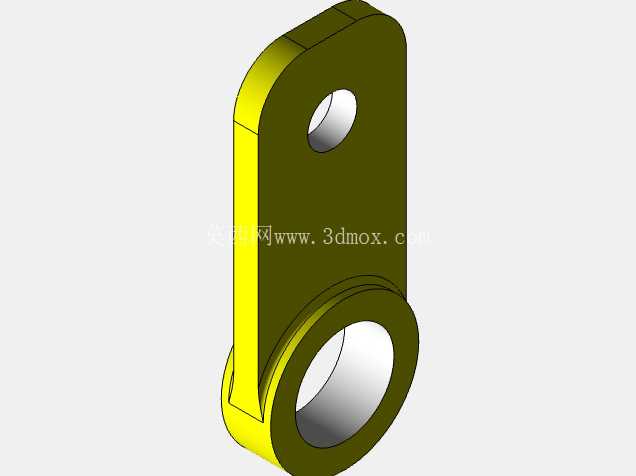

零件建模阶段需要重点关注配合面的尺寸精度与形位公差要求：偏心曲柄轮的曲柄销与中心轴的偏心距直接决定振荡行程，建模时需通过方程式关联偏心距与摆臂摆角的对应关系，确保输出端的振荡幅值匹配工位输送的位移需求；连杆两端的铰接孔需设置同轴度公差，孔与销轴的配合选用H7/g6间隙配合，既保证转动灵活性，又避免间隙过大导致的运动回差；竖直摆臂的顶部铰孔与下端输出端的位置尺寸需严格控制，否则会出现实际振荡行程与设计值偏差过大的问题。建模过程中需要依次完成拉伸、切除、圆角等基础特征构建，针对轴类零件的退刀槽、密封件安装槽等细节特征，需结合实际装配需求预留足够的安装空间，避免后续装配出现干涉。

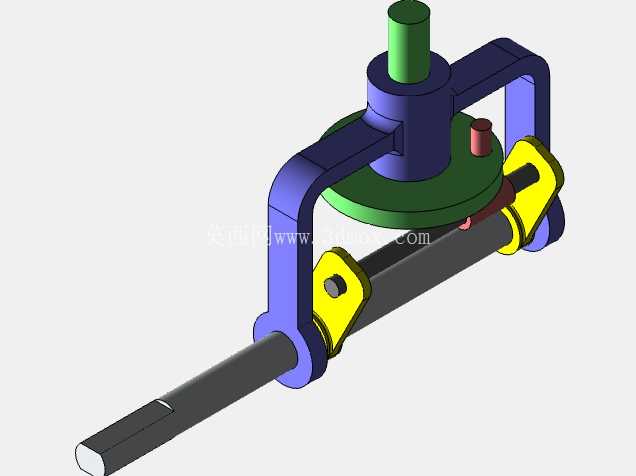

装配流程遵循从固定基准到活动构件的顺序：首先将底部安装支座锁定为固定零件，依次装入动力输入轴、轴承组件、偏心曲柄轮，完成轴系的转动配合约束后，再装配传动连杆与竖直摆臂，最后添加顶部铰支座的固定约束。装配完成后需在运动仿真模块中添加旋转马达驱动输入轴，逐步提升转速验证机构的运动连贯性，检查各铰接副是否存在运动死点、构件之间是否存在动态干涉，同时通过运动算例输出摆臂末端的位移、速度曲线，验证振荡频率与幅值是否符合设计预期。

实际工程应用中，这类振荡机构的输出端可根据场景需求更换不同的执行接头：用于送料场景时可安装真空吸盘支架，配合振荡节拍完成工件的拾取与释放；用于废料输送场景时可安装刮板，通过高频振荡推动废料沿滑槽滑落。设计时还需考虑机构的维护便利性，各铰接销轴需设计注油通道，轴承端盖预留拆卸螺孔，方便长期运行后的磨损件更换。整套机构的外形轮廓在安装平台上的投影尺寸需控制在工位预留空间范围内，避免与冲压模具的导向部件、送料机械手的运动路径发生干涉，安装时需通过百分表打表校准输入轴与模具动力输出轴的同轴度，确保动力传递过程平稳无冲击。
