曲柄滑块式快速返回往复运动机构

　　在各类需要往复直线作业的自动化生产场景中，急回特性机构的应用十分广泛，从轻工行业的物料推送、裁切工位，到机床设备的往复进给单元，这类机构能够在保证工作行程平稳运行的前提下，大幅缩短空程返回的时间占比，有效提升单工位的作业节拍，是机械传动系统中十分经典的功能单元。这套快速返回机构采用曲柄摇杆衍生的连杆传动逻辑，核心动力输入为连续圆周转动，通过连杆副将旋转运动转化为末端执行件的直线往复输出，整套机构仅包含三个转动副与一个滑动副，运动链简洁，传动过程中无冗余构件，运行时的累计传动间隙小，动态响应速度快。

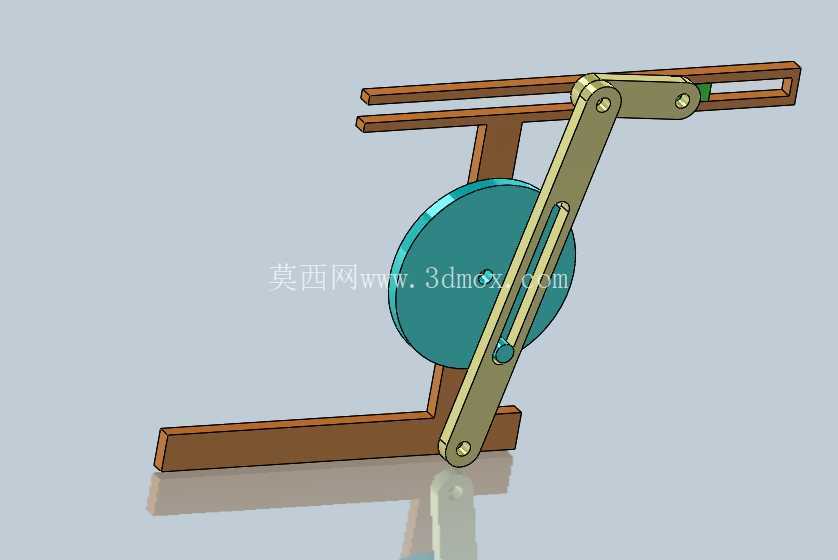

　　从结构布局来看，整套机构的安装基准为底部的水平固定导轨，作为滑动副的承载构件，导轨的平直度直接决定末端滑台的运动精度，设计时导轨的有效行程需要覆盖工作行程与返回行程的总位移量，同时在导轨两端预留10%左右的余量作为机械限位的安装空间，避免滑块运动到行程端点时出现硬碰撞。曲柄构件作为动力输入的核心回转件，其回转中心的安装位置需要与导轨平面保持固定的垂直高度差，这个偏心距的取值直接决定机构的急回系数，偏心距越大，返回行程与工作行程的速比差值越明显，对应的空程节省时间越多，但同时曲柄转动时的动不平衡量也会随之提升，因此在高速运行的工况下，需要对曲柄做对应的动平衡校正，降低整机运行时的振动幅值。

　　连接曲柄与末端滑块的连杆构件，两端分别采用铰接结构与曲柄销、滑块座连接，设计时需要严格控制连杆的长度公差，连杆长度与曲柄回转半径的比值需要控制在合理区间，比值过小时滑块运动过程中的压力角会超出许用范围，导致传动效率下降甚至出现机构卡死的问题，比值过大则会导致机构整体尺寸冗余，占用过多安装空间。实际应用中，这套机构可以直接适配各类需要直线往复动作的工位，比如包装生产线的推料单元、小型冲压设备的送料机构、纺织机械的导纱往复部件，只需要根据具体的工位行程需求调整曲柄的回转半径与连杆长度，就可以快速适配不同的作业行程要求。安装时整套机构的动力输入端可以直接与标准减速电机的输出轴连接，不需要额外添加换向传动构件，动力传递路径短，传动效率能够保持在较高水平。滑动副的设计可以根据负载大小选择不同的导向形式，轻载高速工况下可以采用直线轴承配合光轴的导向结构，重载工况下则可以替换为线性导轨配合滑块的结构，保证滑动过程中的承载能力与运动平稳性。机构的三个转动副位置需要设计对应的润滑注油通道，长期连续运行时可以定期补充润滑脂，降低铰接位置的磨损量，延长整套机构的维护周期。

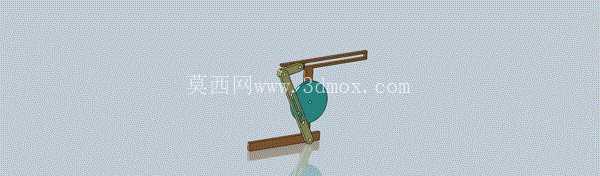

　　从运动特性来看，工作行程阶段滑块的运动速度变化平缓，能够保证作业过程中末端执行件与工件接触时的冲击力可控，避免因为速度突变导致工件移位或者加工精度下降；返回行程阶段滑块的运动速度快速提升，能够在更短的时间内回到初始作业位置，减少空程等待的时间浪费。在进行三维建模时，各铰接位置的配合间隙需要按照实际加工公差进行预留，转动副采用同轴心配合并保留合理的转动间隙，滑动副采用直线导轨配合约束，模拟实际运动过程中的自由度状态，通过运动仿真可以验证不同曲柄转速下滑块的运动速度曲线、加速度曲线，确认急回系数是否符合设计预期，同时检查机构运动过程中是否存在构件干涉的问题，尤其是曲柄转动到上下止点位置时，连杆与导轨、曲柄与安装座之间的安全间隙需要预留足够，避免实际装配后出现运动卡滞。整套机构的外形轮廓紧凑，安装时只需要固定底部导轨的安装基面，就可以完成整机的定位，不需要额外设计复杂的安装支架，适配性较强，可以作为标准功能单元集成到各类非标自动化设备中，降低设计人员的重复建模工作量，缩短设备的研发设计周期。
