带滑轮组的绕线式起重牵引结构设计

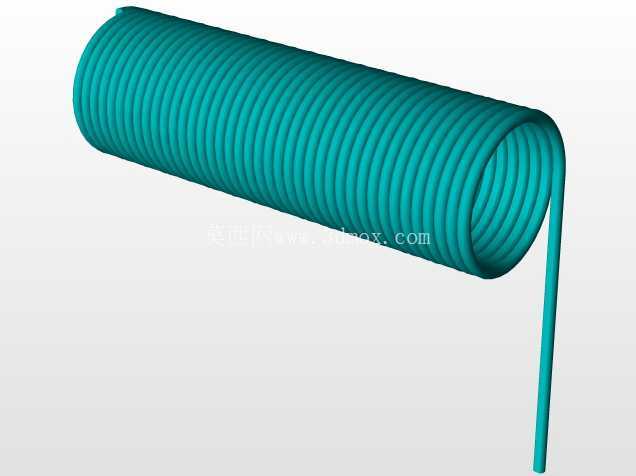

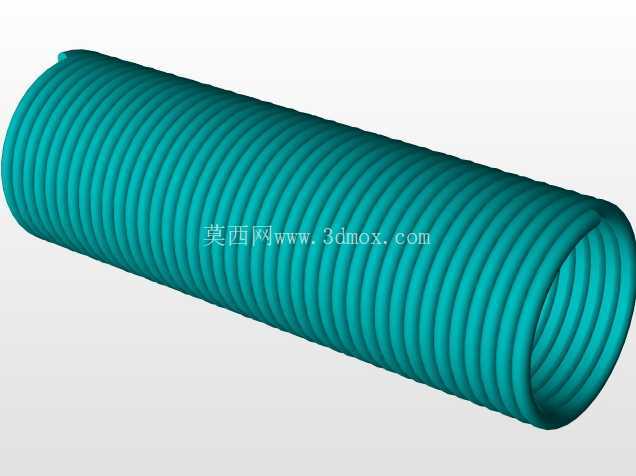

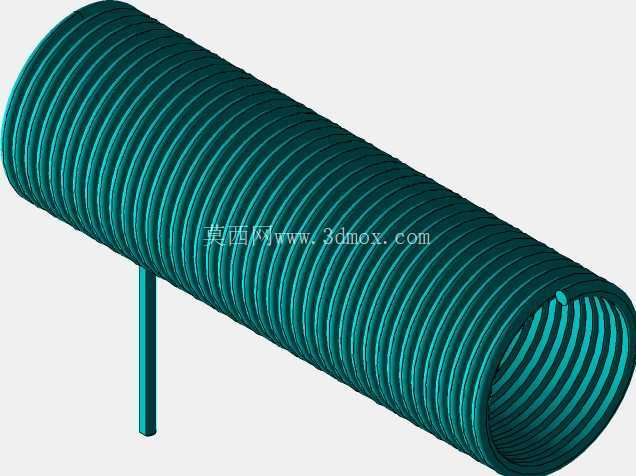

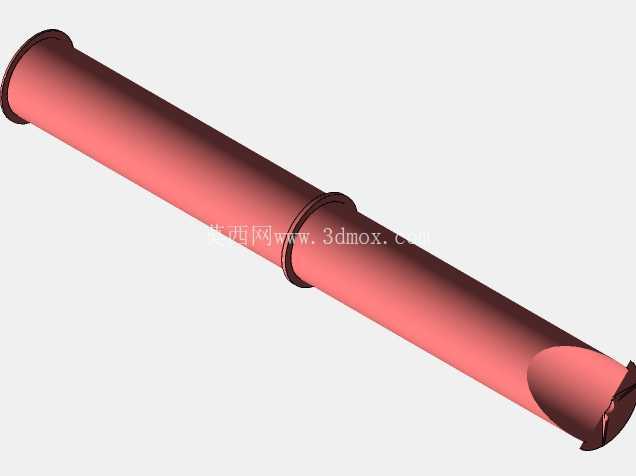

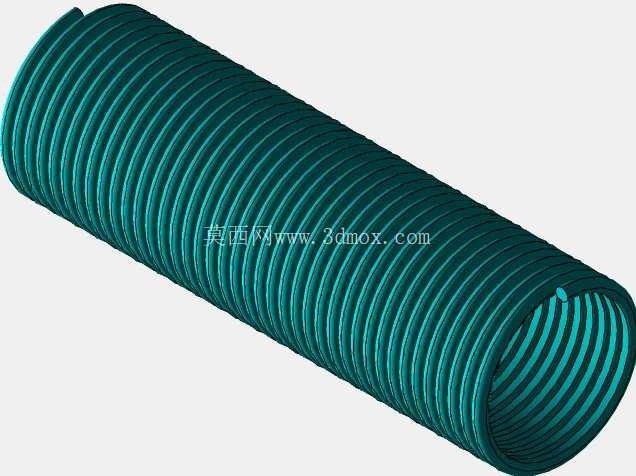

　　在车间物料转运、小型设备吊装、轻型载荷垂直提升的作业场景里，这类带滑轮组的绕线牵引结构是非常常见的机械传动单元，很多轻型起重设备、手动葫芦、小型吊装架的核心传动部分都采用类似的结构逻辑。从结构组成来看，这套装置主要分为上部的固定卷筒组件、多道传动绳索、下部的动滑轮吊具三个核心部分，上部卷筒通过两端的安装法兰固定在设备的机架横梁上，卷筒表面加工有连续的螺旋绳槽，能保证绳索在收放过程中整齐排布，避免出现乱绳、咬绳的问题，延长绳索的使用寿命。卷筒中间设置的分隔挡圈将卷筒分为两个独立的绳槽区段，两侧的绳索可以同步收放，保证下部吊具在升降过程中保持水平状态，不会出现单侧倾斜导致载荷滑脱的风险。

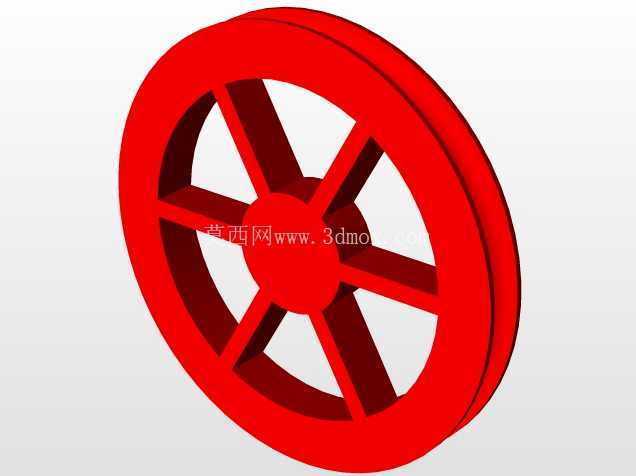

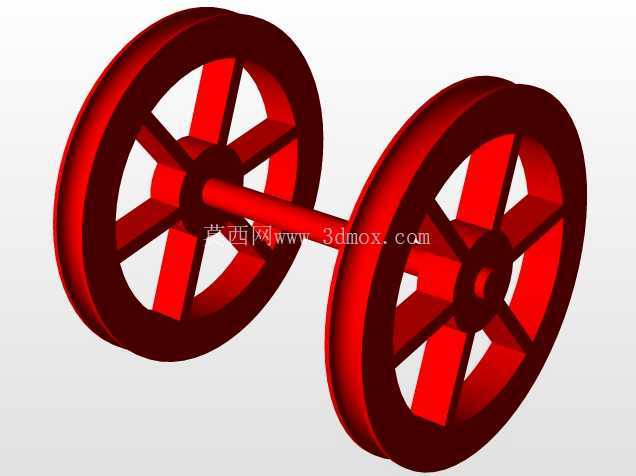

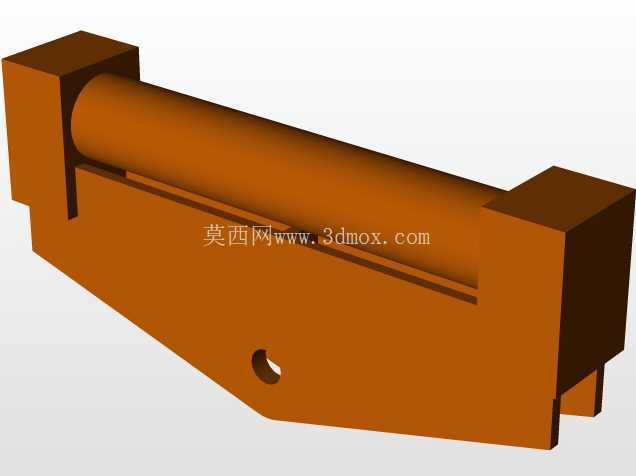

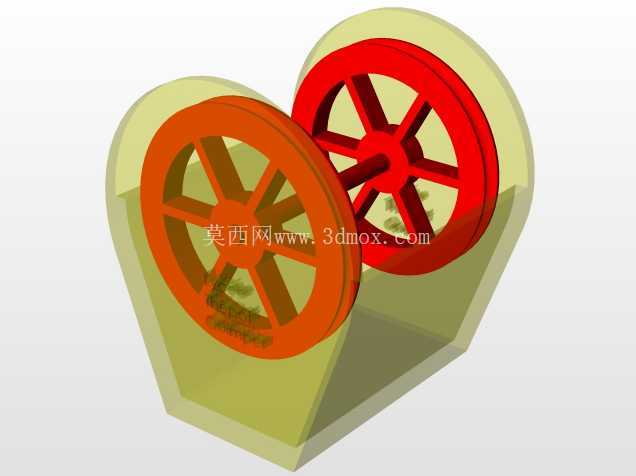

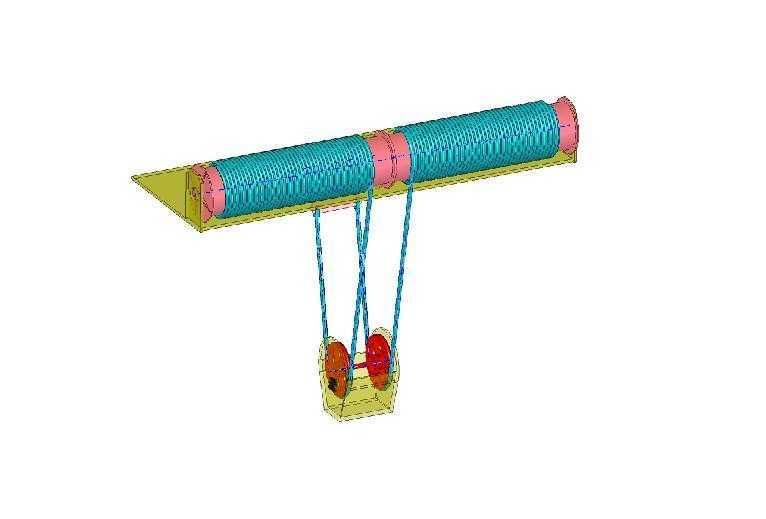

　　下部的动滑轮组件通过两块平行的安装夹板将两个滑轮固定在同一根芯轴上，夹板下端预留有标准的吊点安装位，可以直接连接吊钩、吊环或者定制的工装夹具，适配不同的吊装作业需求。绳索的排布采用了多倍率的滑轮组绕线方式，从卷筒引出的绳索依次绕过动滑轮、再回到上部的固定支点，通过多段绳索共同承担载荷，能在输入端扭矩不变的情况下，大幅提升起吊重量，同时降低绳索单段承受的拉力，让整个结构可以用更细的绳索完成额定载荷的起吊作业，减小卷筒的直径尺寸，压缩整个装置的安装空间。

　　在设计这类结构的时候，首先要核算的是滑轮的倍率与绳索的破断拉力匹配关系，根据额定起重量、动载系数、安全系数来确定绳索的直径、滑轮的槽型尺寸，滑轮的绳槽半径要比绳索半径大1到1.5毫米，槽深要保证绳索在偏斜15度以内不会出现脱槽的问题，同时滑轮的直径要满足绳索最小弯曲半径的要求，避免绳索因为反复过小半径弯曲出现断丝、提前失效的问题。卷筒的安装边界需要考虑两端轴承座的固定尺寸，卷筒的有效长度要能容纳全部工作行程下的绳索缠绕量，两端要留出足够的安全圈数，防止绳索走到端部时从卷筒脱出。下部动滑轮组件的夹板间距要和滑轮厚度匹配，保证滑轮转动灵活无卡滞，同时夹板外侧要设置防脱挡边，避免绳索从滑轮侧方脱出。

　　在实际应用中，这类结构可以搭配手动摇柄、电动减速机构作为动力输入，当搭配手动驱动时，适合小行程、小载荷的检修吊装场景，比如设备维修时的零部件抬升、工位间的轻型物料转运；当搭配减速电机驱动时，可以集成到小型起重设备、自动化生产线的物料提升工位，完成固定节拍的物料升降作业。结构的安装过程中，要保证上部卷筒的轴线和下部动滑轮的轴线保持平行，绳索排布时要逐圈理顺，不能出现扭结、叠压的情况，初始安装时要给绳索施加一定的预紧力，避免带载时绳索因为松弛出现错位。日常维护中需要定期检查绳索的磨损情况、滑轮的转动灵活性、卷筒挡圈的紧固状态，在绳槽部位定期涂抹润滑脂，降低绳索和金属部件之间的磨损。这类结构相比直接用卷筒牵引的方式，在相同的输入扭矩下能获得数倍的牵引力，同时结构简单可靠，没有复杂的液压、电控元件，在无电源的野外检修场景、对可靠性要求高的固定吊装工位都有很强的适用性，设计时只需要根据实际的起升高度、额定载荷调整卷筒长度、滑轮倍率、绳索直径，就可以快速适配不同的作业需求，不需要对整体结构做大幅改动，模块化的设计逻辑也能降低生产加工的成本，缩短非标设备的设计制造周期。
