曲柄滑块式往复驱动低成本工作台结构

　　这套往复运动工作台结构，最初是面向小批量手工装配、轻载工件往复移送场景做的低成本方案，核心是用最常规的型材与机加件组合，实现稳定的直线往复输出，不需要配套复杂的电控与驱动元件，适配小型工位的单件小批量作业需求。从实际应用场景来看，这类结构常出现在电子元器件手工分拣工位、小型工件表面涂覆工位、教学实验机构演示台面上，不需要大的安装空间，也不需要配套气源、电源等额外动力配套，手动驱动轮盘即可实现工作台面的匀速往复动作，对于没有集中动力配套的零散作业点、临时搭建的试验工位适配性极强。

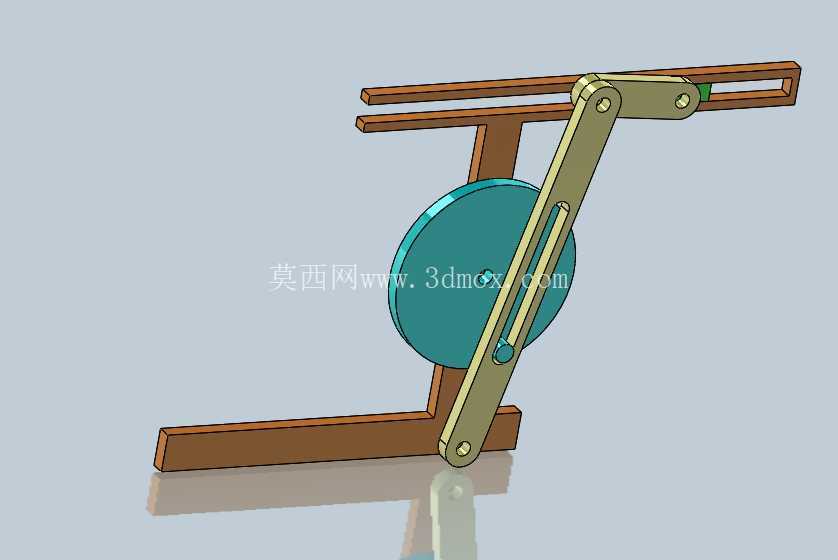

　　结构设计上，整套机构采用偏置曲柄滑块的传动逻辑，底部的轮盘作为动力输入件，通过两级铰接连杆将圆周运动转化为上部滑台的直线往复运动，连杆与轮盘的铰接点做了可调节设计，更换铰接孔位即可调整滑台的往复行程，适配不同长度的作业区间需求。支撑结构采用L型的一体式弯折支架，底部的水平支脚作为整个机构的安装基准，预留的沉头安装孔可以直接固定在木质桌面、铝型材工作台架上，不需要额外做复杂的调平结构，支架的竖直段同时承担轮盘转轴的支撑与滑台导轨的固定作用，将两个核心支撑功能集成在单一构件上，大幅减少了零件总数，降低加工与装配的复杂度。

　　上部滑台采用双平行杆作为导向支撑，滑台与导向杆之间采用间隙配合的滑动摩擦副，没有额外加装直线轴承等标准件，依靠杆件本身的加工精度保证滑动顺畅度，针对轻载作业场景下的低频次使用需求，这种设计完全可以满足使用寿命要求，同时把整体制造成本压到最低。滑台的台面预留了T型槽结构，可以直接用压板固定小型工装夹具、工件定位块，不需要额外打孔攻丝，切换不同作业内容时只需要调整压板位置即可完成装夹，适配多品种小批量的柔性作业需求。

　　从安装边界尺寸来看，整套机构的总高度不超过300mm，底部支脚的横向长度约280mm，纵向安装深度约120mm，占用的台面空间极小，不需要对原有工作台做任何改造，直接通过螺栓压紧或者夹钳固定即可投入使用。轮盘的直径设计为120mm，手动转动时的力臂长度合适，即使是持续操作也不会产生明显的疲劳感，连杆的铰接位置全部采用销轴加开口销的固定方式，日常维护只需要定期在铰接点滴注润滑油即可，没有复杂的维护保养要求。

　　设计过程中特意做了零件的通用化处理，所有的板材、杆件都可以从常规的五金型材下料获得，不需要开模定制特殊零件，轮盘可以直接用亚克力板或者薄钢板激光切割成型，连杆采用普通扁钢铣削加工即可，铰接销轴采用标准的圆柱销，整个机构的加工不需要用到五轴、车铣复合等高端加工设备，普通的铣床、钻床即可完成全部零件的加工，甚至有动手能力的使用者可以依靠手持工具完成自制，这也是这套结构面向低成本应用场景的核心设计思路。

　　实际使用过程中，滑台的往复运动速度完全由手动转动轮盘的速度决定，可以根据不同的作业节奏灵活调整，比如涂覆作业时可以在涂覆区间降低转动速度，回程时加快转动速度提升效率，不需要额外做调速控制。机构的传动死点位置通过连杆的长度配比做了规避，轮盘转动整周过程中不会出现卡滞现象，即使是没有操作经验的人员也可以快速上手使用。针对不同的负载需求，只需要更换不同厚度的支架板材、加大铰接销轴的直径即可提升整体的承载能力，基础版本的结构可以承载不超过5kg的作业负载，完全满足小型手工工位的使用要求。
