CSWP认证考试铰接式支座结构练习件

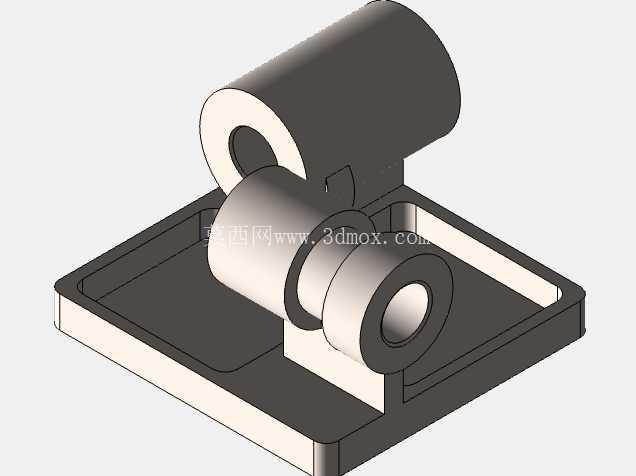

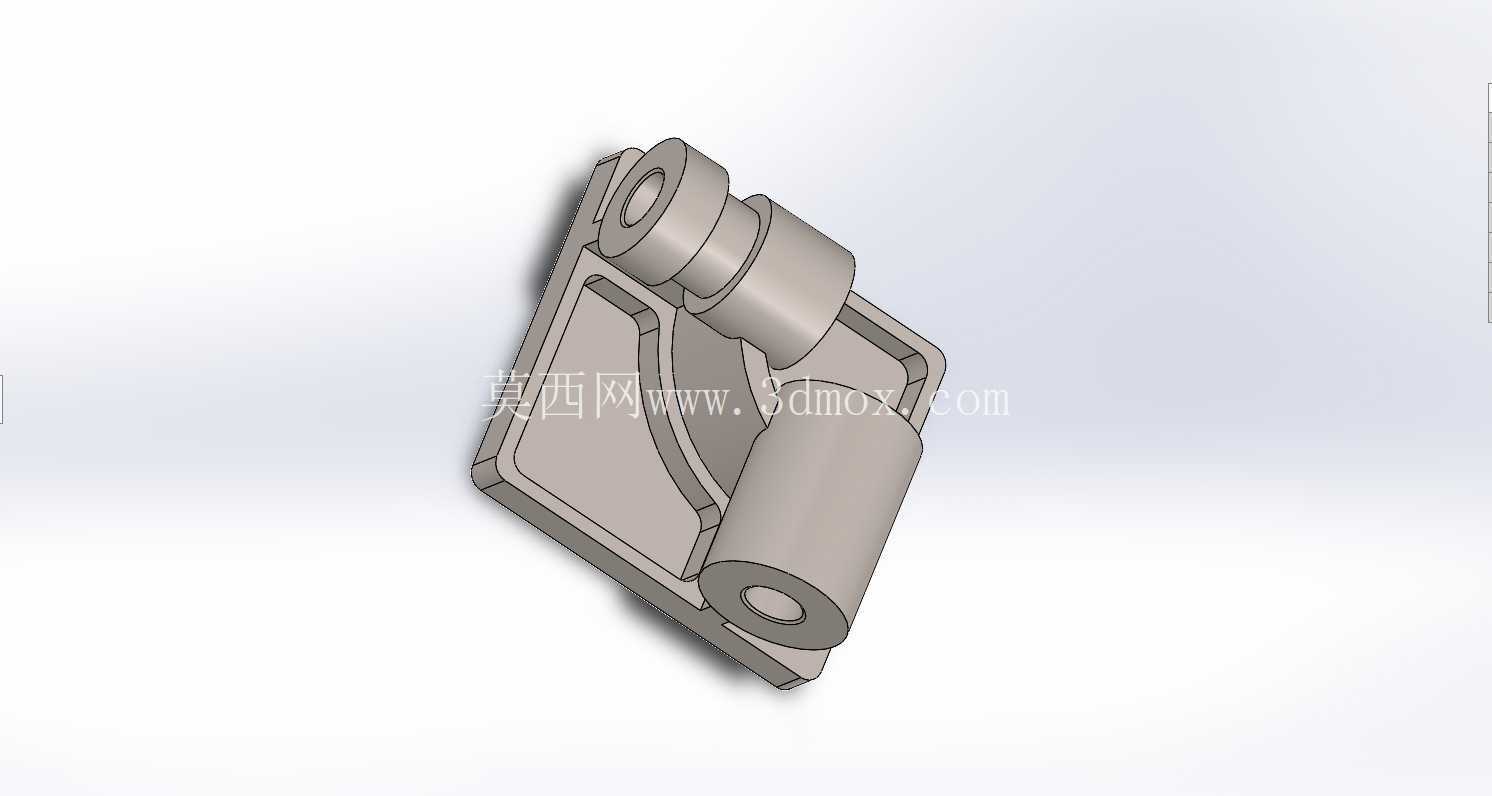

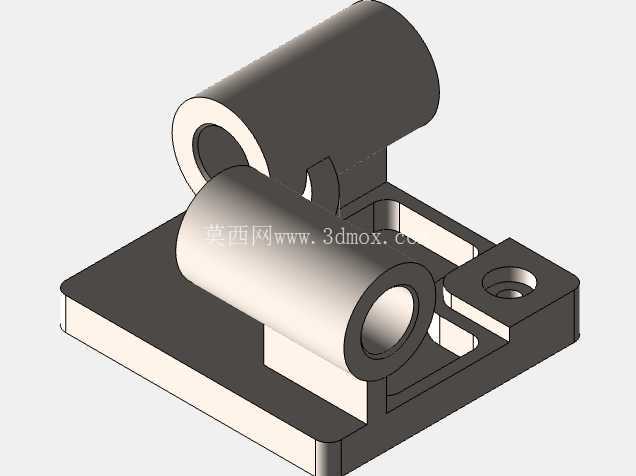

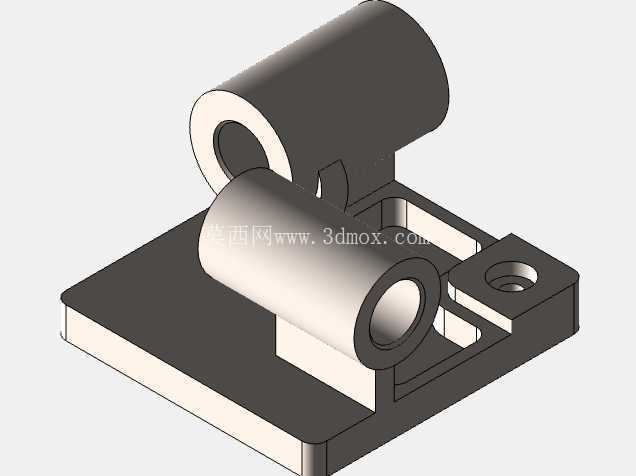

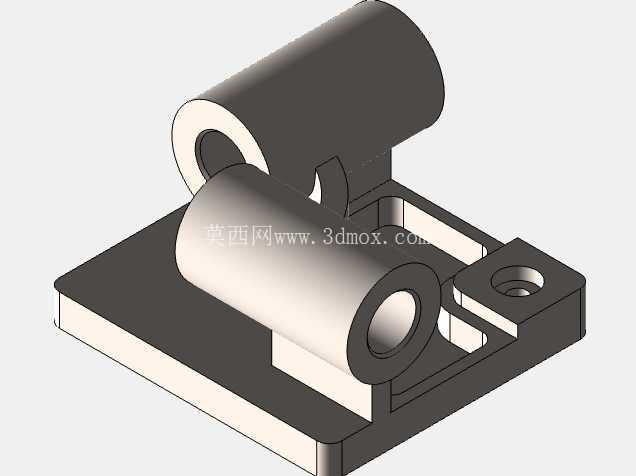

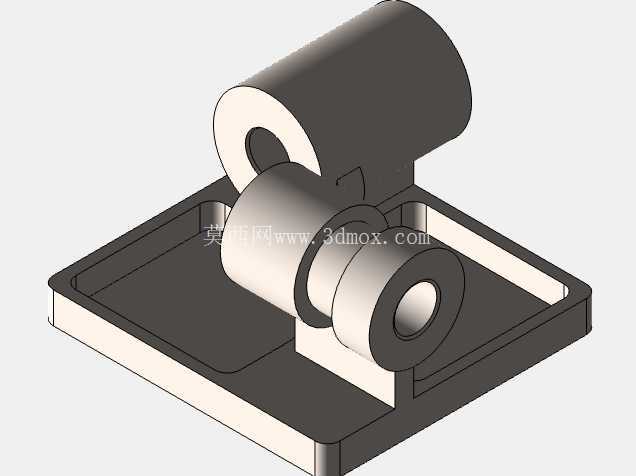

　　该铰接支座类零件常见于中小型自动化设备的连杆传动机构末端，作为摆动杆件与固定机架之间的连接载体，承担转动副的载荷传递作用，在轻工包装机械、小型输送线的挡料机构、工装夹具的翻转压臂连接位置都能见到同结构原理的零件应用。从结构设计逻辑来看，零件主体采用带减重腔的方形安装底板作为承载基座，底板一侧延伸出两组同轴的圆柱铰接耳座，两组耳座的内孔保持严格同轴度要求，孔壁预留了与销轴配合的公差带，能够适配标准圆柱销的间隙配合需求，保证铰接转动过程无卡滞、无径向窜动。底板上的减重腔采用圆弧过渡的内凹结构，在不降低底板整体抗弯强度的前提下，有效削减了零件整体重量，同时减少了加工过程中的材料去除量，适合采用铣削加工一次装夹完成主体轮廓加工。

　　耳座与底板的连接位置设置了三角形加强筋结构，筋板厚度与耳座壁厚保持一致，避免壁厚差过大导致的铸造或注塑成型缺陷，若采用金属机加工工艺，该筋板也能有效分散铰接位置传递的径向载荷，避免耳座根部出现应力集中断裂的问题。从安装边界来看，方形底板的安装面平面度要求控制在0.05mm以内，保证安装后与机架表面完全贴合，不会出现装配倾斜导致铰接轴卡滞的问题；两组铰接耳座的外端面间距预留了标准挡圈的安装槽位置，装配时销轴穿入后可通过轴用挡圈完成轴向限位，无需额外设置锁紧螺钉，简化了装配流程。

　　铰接内孔的表面粗糙度要求达到Ra1.6，保证销轴转动时的耐磨性能，孔口位置设置了1×45度的倒角，既方便销轴装配时的导入，也能去除机加工产生的毛刺，避免装配时割伤操作人员或刮损配合件表面。在实际设备运行过程中，该类支座承受的载荷主要来自铰接臂传递的径向摆动力，因此设计时对耳座根部的圆角做了加大处理，将应力集中系数控制在安全范围内，即使在频繁往复摆动的工况下，也能保证足够的疲劳强度。零件的整体轮廓尺寸适配小型机构的安装空间，底板上的安装孔位可根据实际安装需求配置沉头螺钉孔，装配时螺钉沉入底板平面以下，不会突出安装面干涉其他部件的运动轨迹。

　　建模过程中需要重点关注两组铰接孔的同轴度约束、加强筋与相邻曲面的相切过渡、减重腔内壁的拔模角度设置，这些细节直接影响后续工程图导出的尺寸标注合理性，以及加工工艺的可实现性，若作为认证考试练习件，也能有效考察建模者对基准面选择、特征顺序规划、几何约束添加的掌握程度，避免建模过程中出现特征父子关系混乱、后续参数修改时特征报错的问题。
