CSWA认证考核用机械零件练习结构

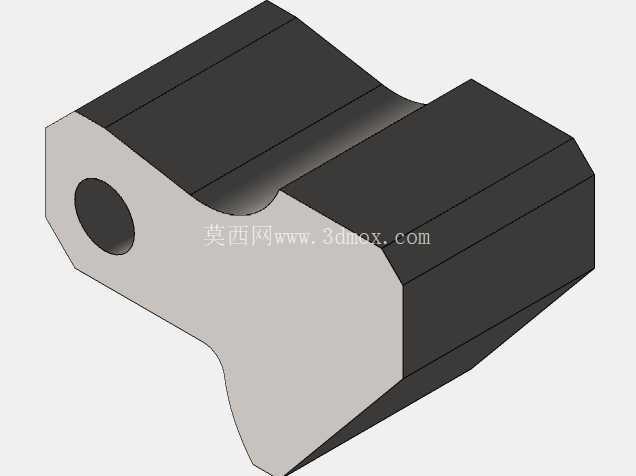

　　该零件属于机械设计能力考核用典型练习构件，核心用于考察建模人员对基础实体特征、切除特征、异型轮廓过渡、孔位定位的综合把控能力，是三维建模入门到技能认证阶段的典型实操载体。从实际应用场景来看，这类带侧向通孔、顶部异型开槽、曲面过渡轮廓的块状零件，常作为小型工装夹具的定位嵌块、手动工具的连接基座、非标设备里的限位挡块使用，在小型装配工位、检具定位单元、手动操作机构中十分常见，不需要承受大载荷冲击，但对轮廓尺寸精度、孔位同轴度、相邻面的垂直度有明确要求，否则装配后会出现卡滞、定位偏移的问题。

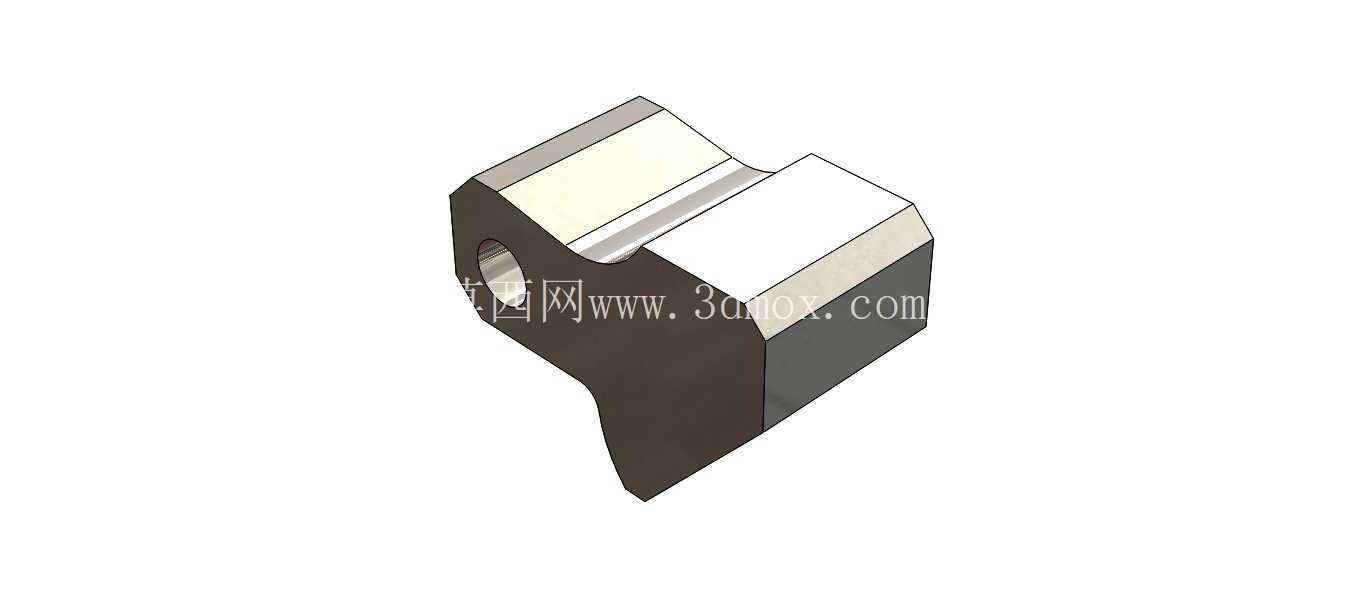

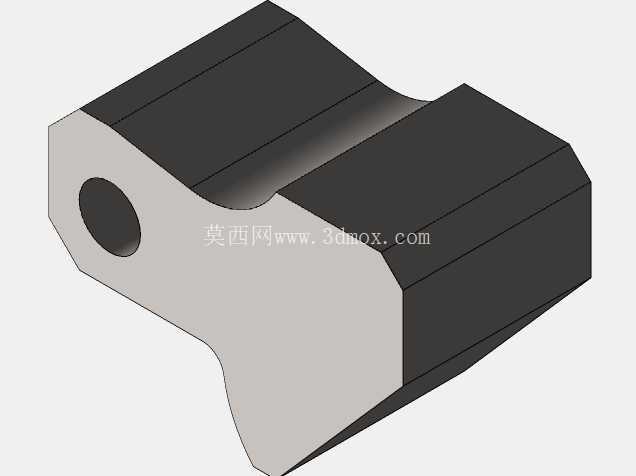

　　从设计思路层面拆解，这个零件的建模逻辑遵循从基础块体到特征叠加的顺序，首先需要确定主体块的基准面，以底部平面作为第一安装基准，先拉伸生成主体的矩形基体，之后处理顶部的异型轮廓：顶部的两个斜切面与中间的内凹圆弧槽是核心特征，圆弧槽的作用多为容纳圆柱类杆件、或者作为走线的让位槽，两侧的斜切面是为了避让周边装配零件，避免安装时与相邻构件发生干涉，斜切角度需要匹配周边零件的安装倾角，通常在30度到45度区间，保证让位空间足够的同时不会过度削减零件自身的结构强度。

　　零件侧向的通孔是核心安装定位特征，孔的轴线需要与主体基准面保持平行，孔位距离底部安装面的高度尺寸是关键管控项，偏差超过0.1mm就会导致穿装的销轴与配合件出现别劲的情况，孔的内壁粗糙度要求达到Ra1.6即可，不需要过高的加工精度，毕竟这类零件多作为静态定位件使用，没有高频往复运动的磨损需求。零件下部的收窄异型轮廓，一方面是为了减少零件整体重量，另一方面是为了适配安装基座的卡槽轮廓，收窄段的两侧面与主体段的侧面需要保持平行，过渡位置的圆角需要均匀，避免应力集中导致零件受侧向力时出现开裂。

　　从安装边界来看，该零件的整体外廓尺寸属于小型机加工件范畴，主体块的长宽尺寸通常在50mm到80mm区间，整体高度在60mm到90mm区间，侧向通孔的直径多为8mm到12mm，适配常用的圆柱销轴标准件；安装时以底部平面为贴合面，通过侧向孔穿装销轴完成固定，或者在底部预留沉头孔用螺丝锁紧，顶部的圆弧槽中心需要与配合的圆柱件轴线重合，槽的圆弧半径比配合杆件半径大0.2mm到0.5mm，保证装配时能顺利嵌入，不会出现过盈卡装或者间隙过大晃动的问题。

　　在结构强度校核层面，这类零件的材质多选用45号钢或者6061铝合金，若作为工装定位块使用，45号钢调质处理后即可满足使用需求，若需要轻量化则选用铝合金做阳极氧化处理提升表面耐磨性；零件的壁厚最薄位置在斜切面与主体的交接处，需要保证最小壁厚不小于5mm，避免受侧向冲击力时出现断裂，所有锐边都需要做C0.5的倒角处理，去除加工毛刺，避免安装时划伤操作人员或者破坏相邻零件的表面涂层。这类零件的加工工艺多采用数控铣削一次装夹完成主体轮廓加工，之后钻孔、倒角，不需要后续的磨削工序，加工成本低，互换性强，在小型非标设备、手动工装、教学考核场景中都有很高的复用性，建模过程中需要重点管控各个特征的尺寸关联，保证修改某一个定位尺寸时相关联的轮廓能同步更新，避免建模过程中出现特征报错、父子关系混乱的问题，这也是CSWA考核中重点考察的建模规范要点，即要求建模者建立清晰的特征逻辑，而不是随意堆砌特征完成外形绘制。
