小型工件对齐压紧式固定夹具结构

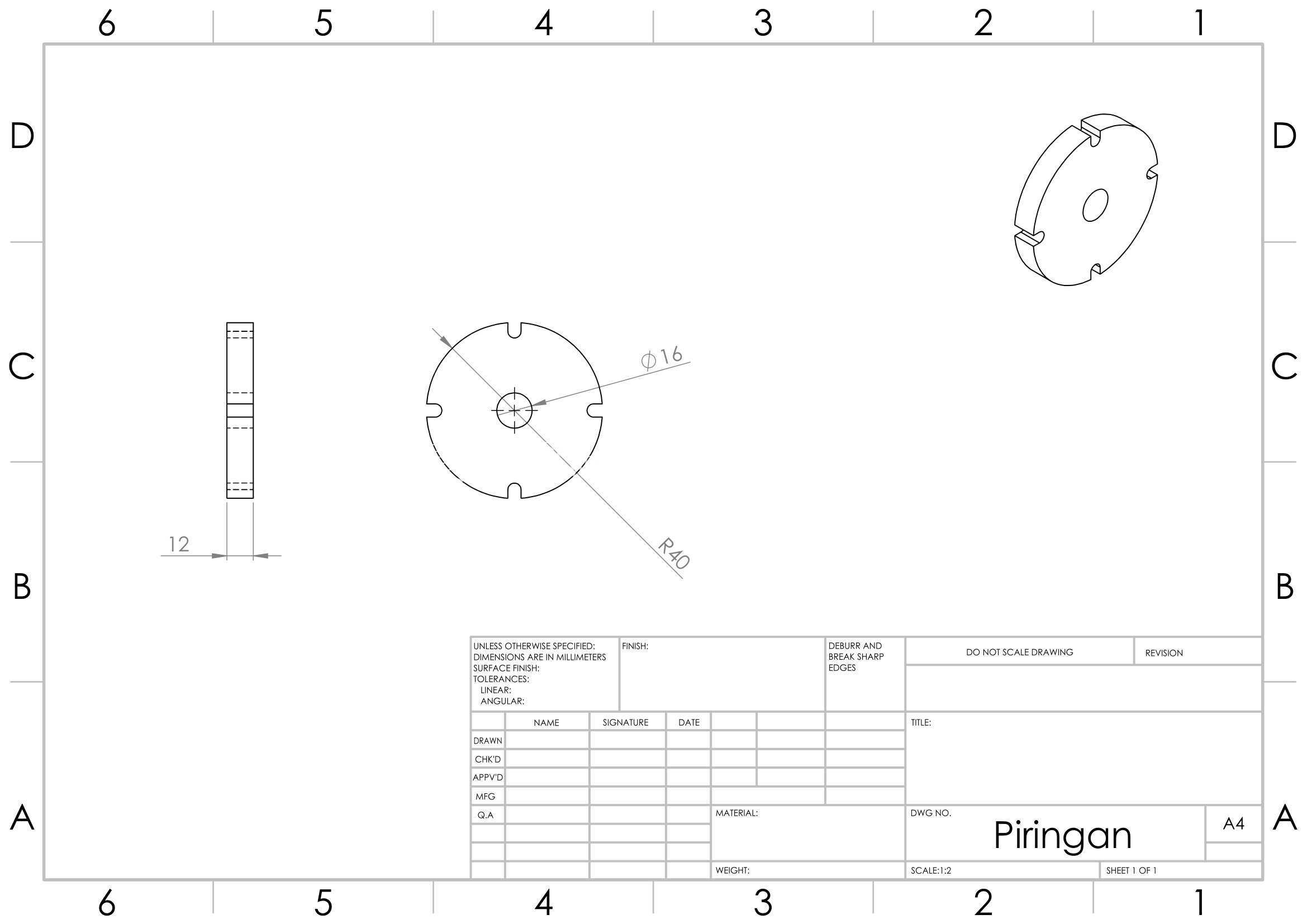

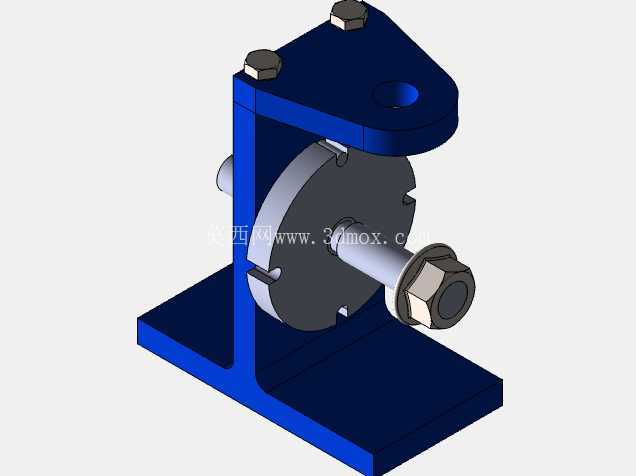

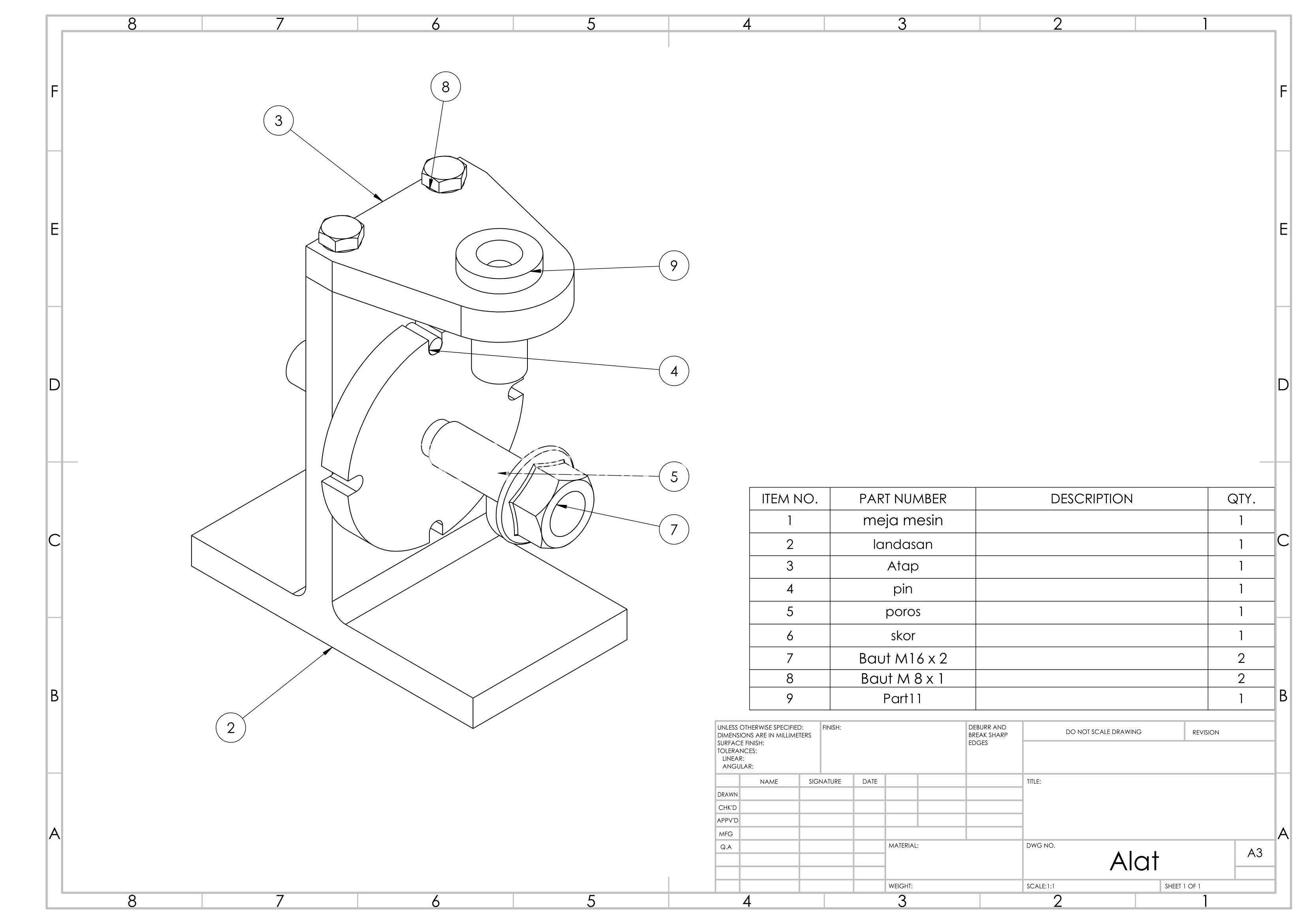

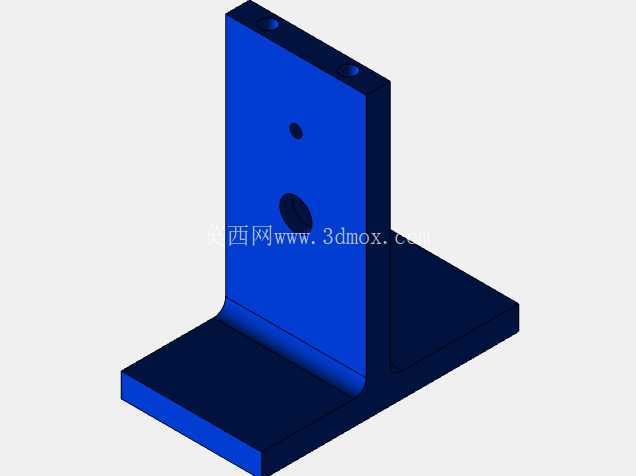

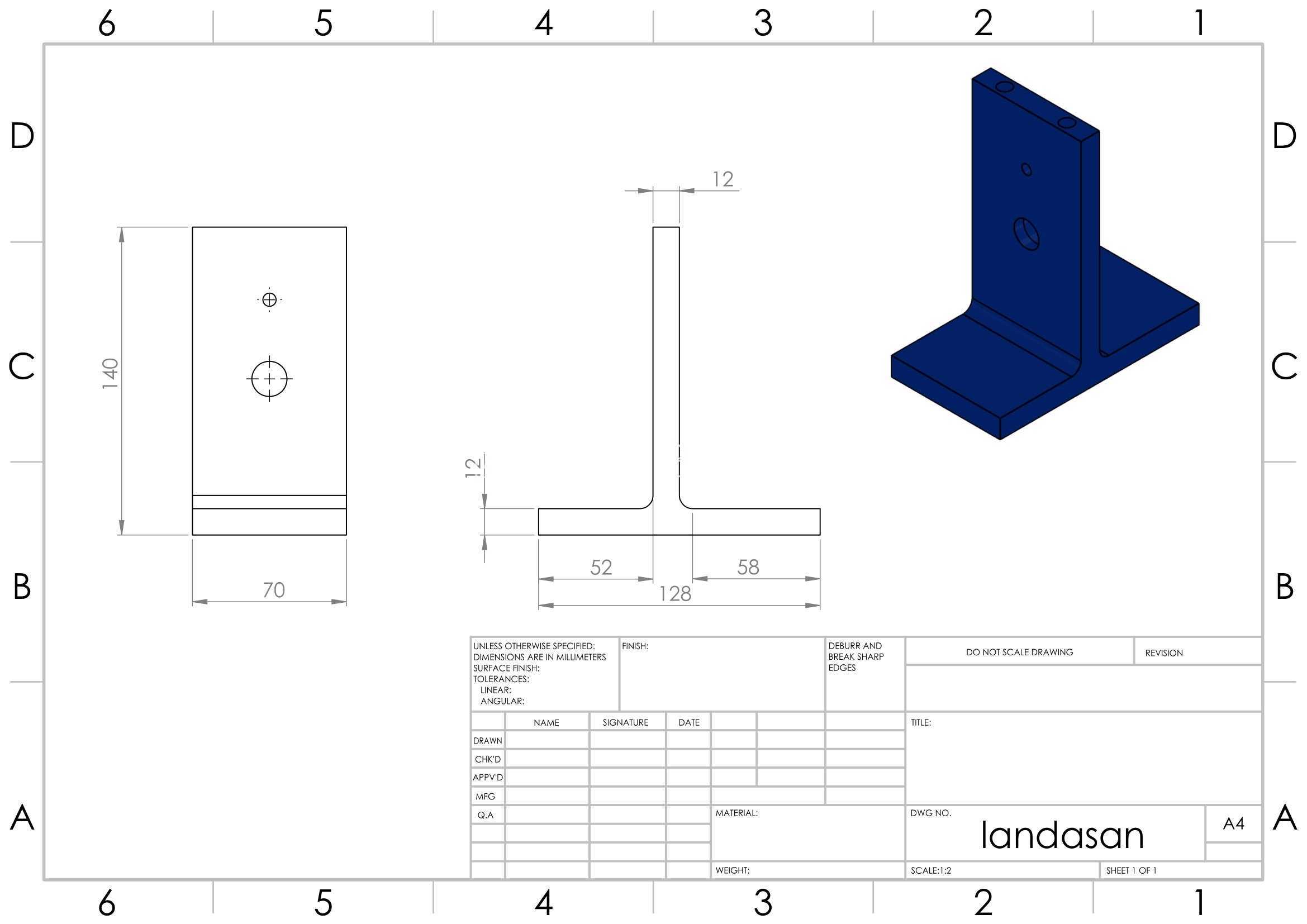

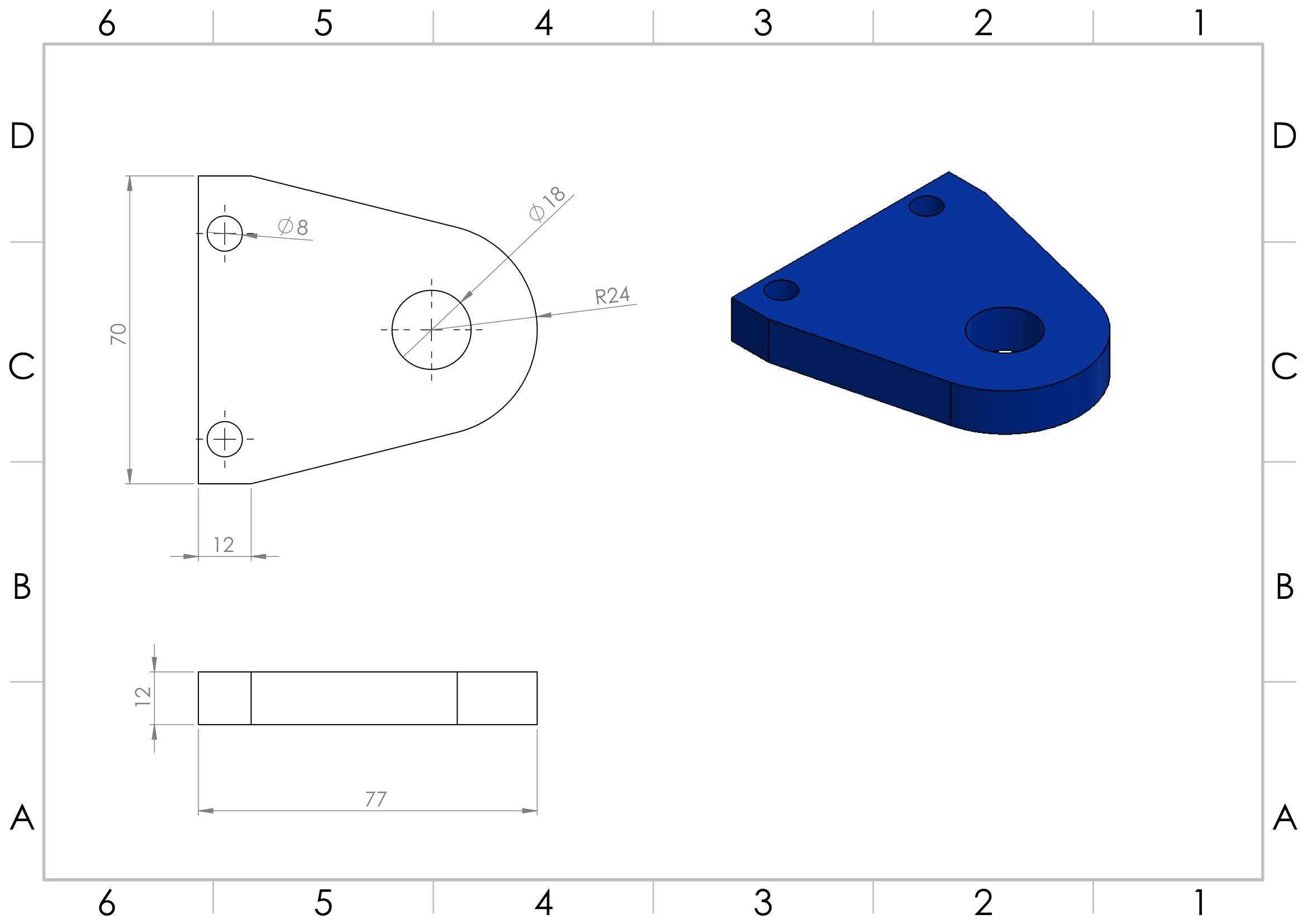

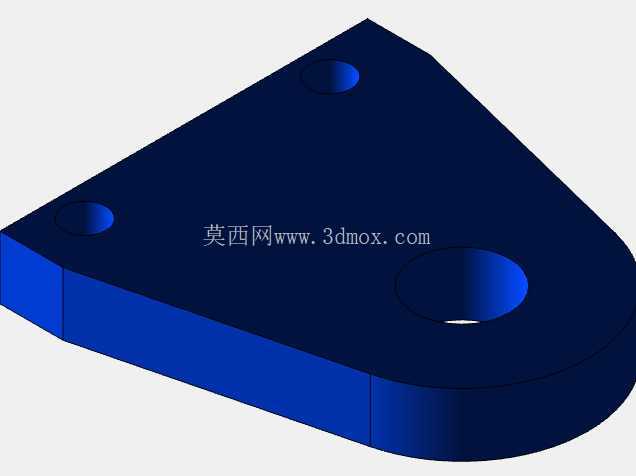

　　在小尺寸精密零部件的批量加工作业场景里，比如小型电源变压器组件的引脚焊接、壳体铣削、端面打磨工序中，工件的装夹定位精度直接决定了最终成品的形位公差是否达标，这类工序往往要求工件在加工全程不能出现微米级的位移，同时还要保证装夹动作不会对薄壁类工件造成压伤变形，这款固定夹具就是针对这类小尺寸异形工件的装夹需求设计的。从结构布局来看，它采用立式L型基座作为整个装夹单元的承载主体，底部是整块平整的安装底板，底板上预留了两个贯通的安装孔位，能够直接通过内六角螺栓固定在机床工作台或者流水线的工装板上，安装时不需要额外加工复杂的定位槽，只要保证底板与安装面贴合度达到0.02mm以内，就能保证整个夹具的基准面精度。

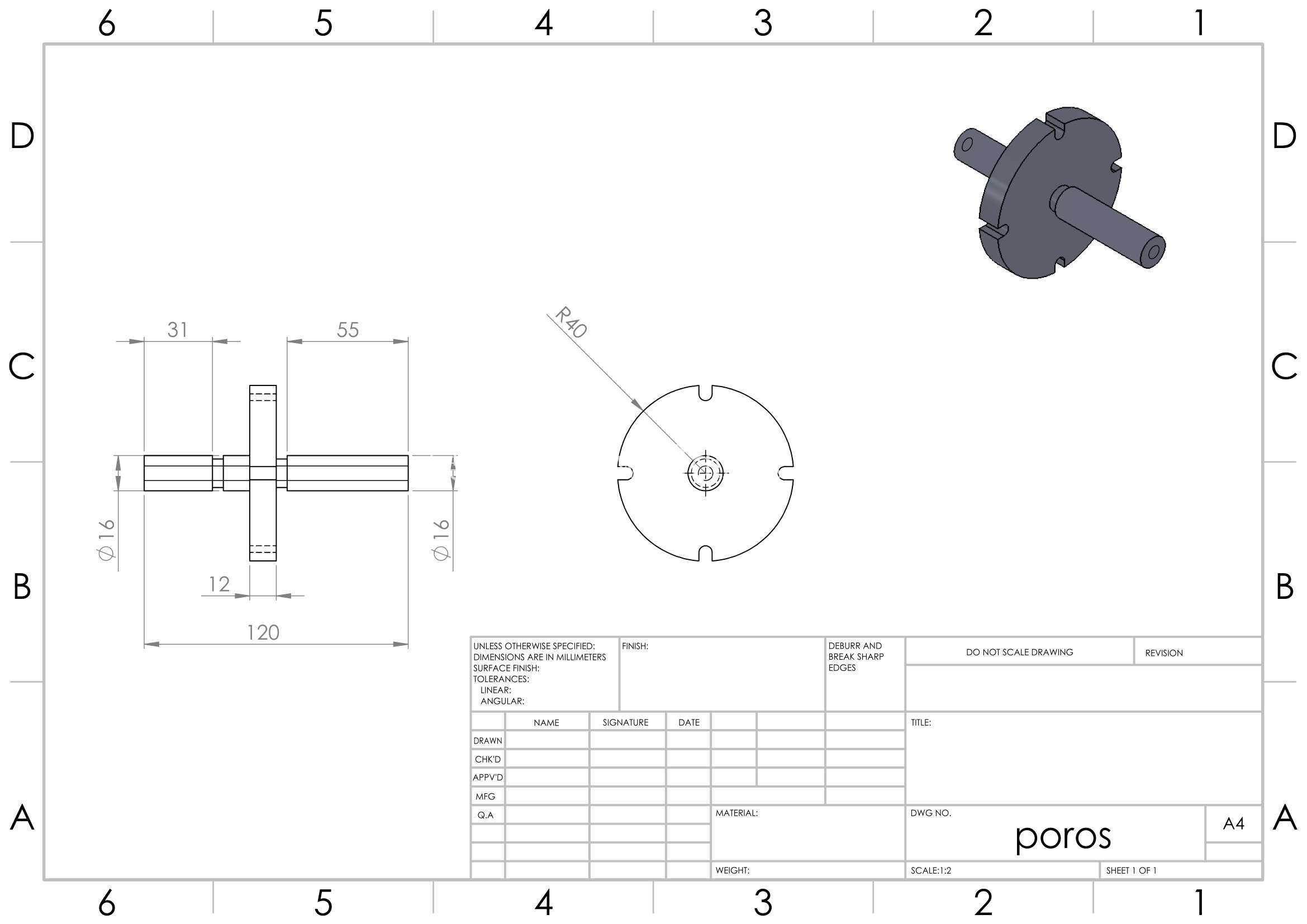

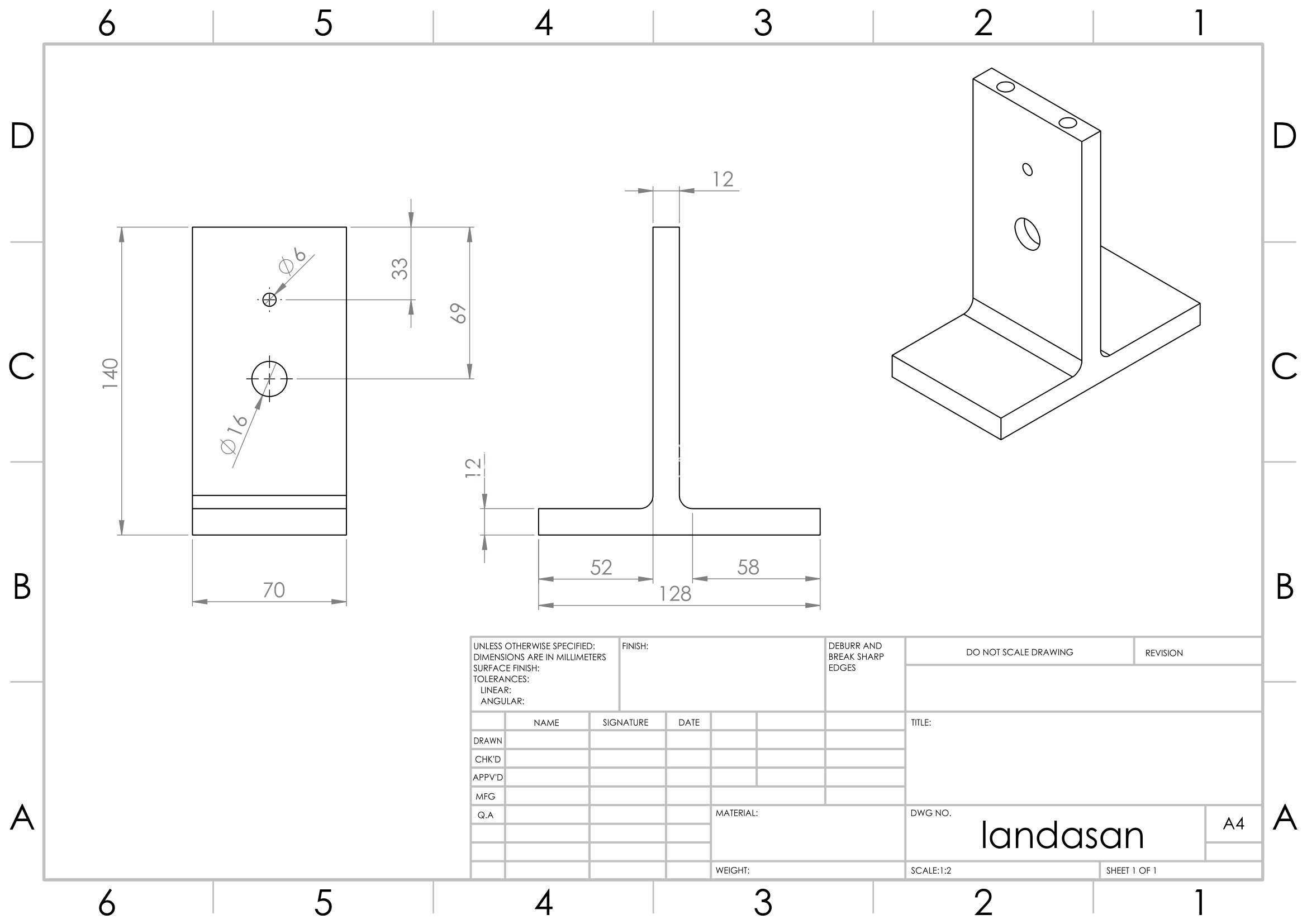

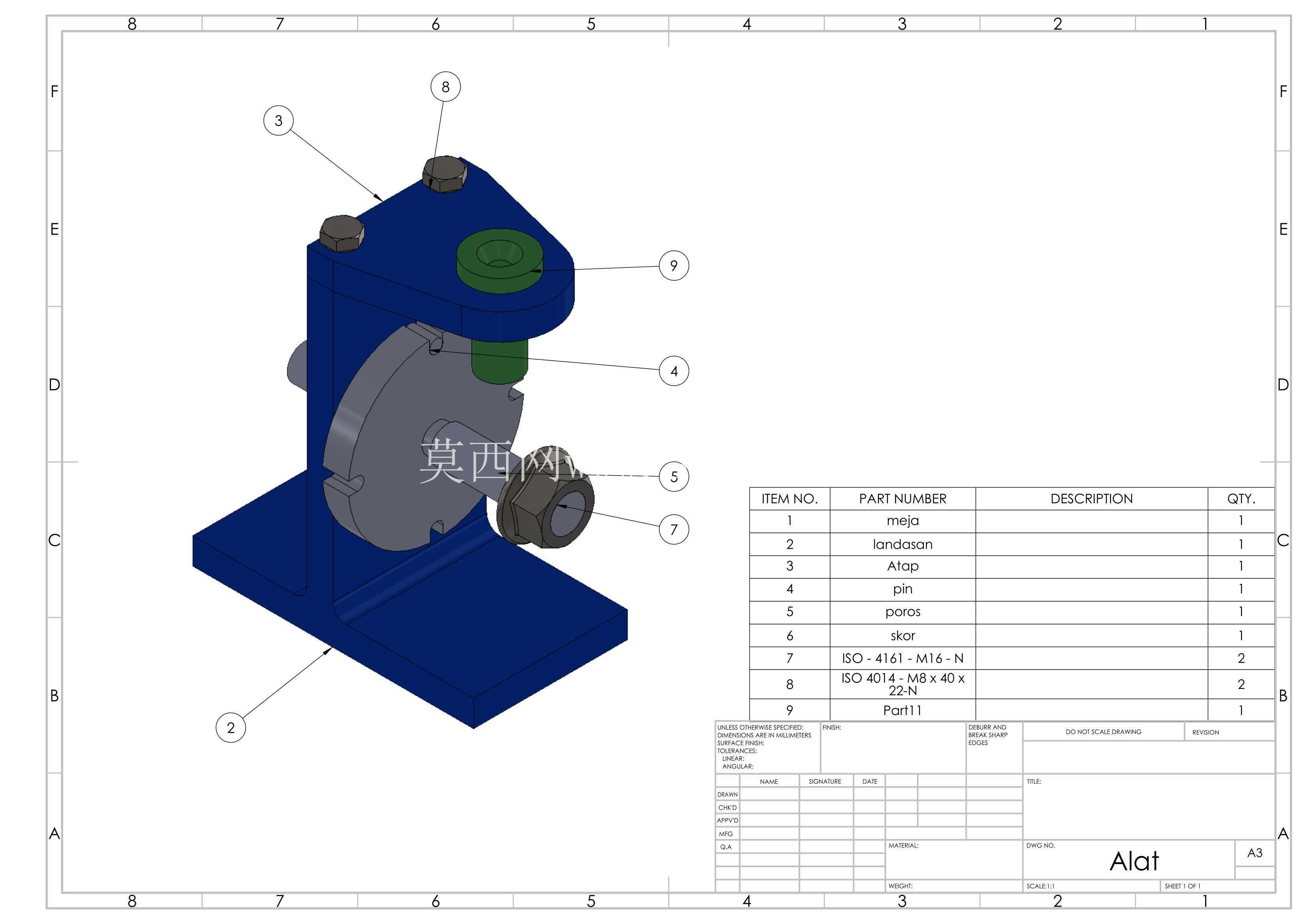

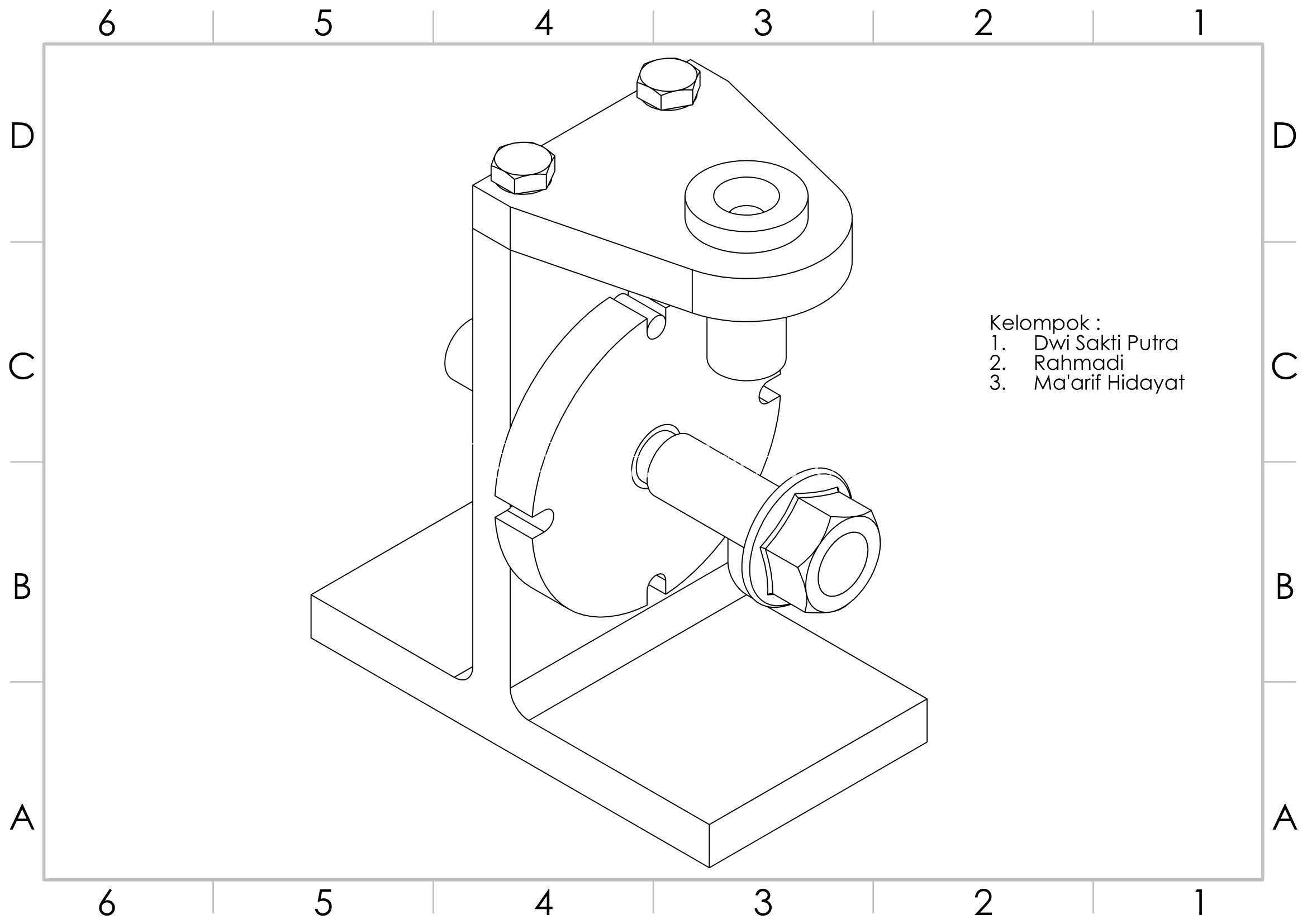

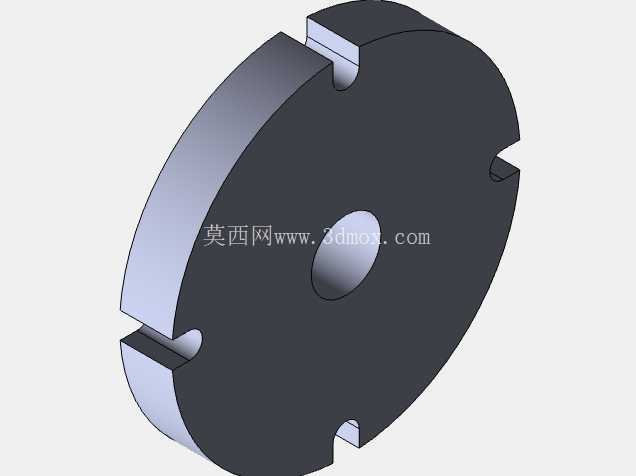

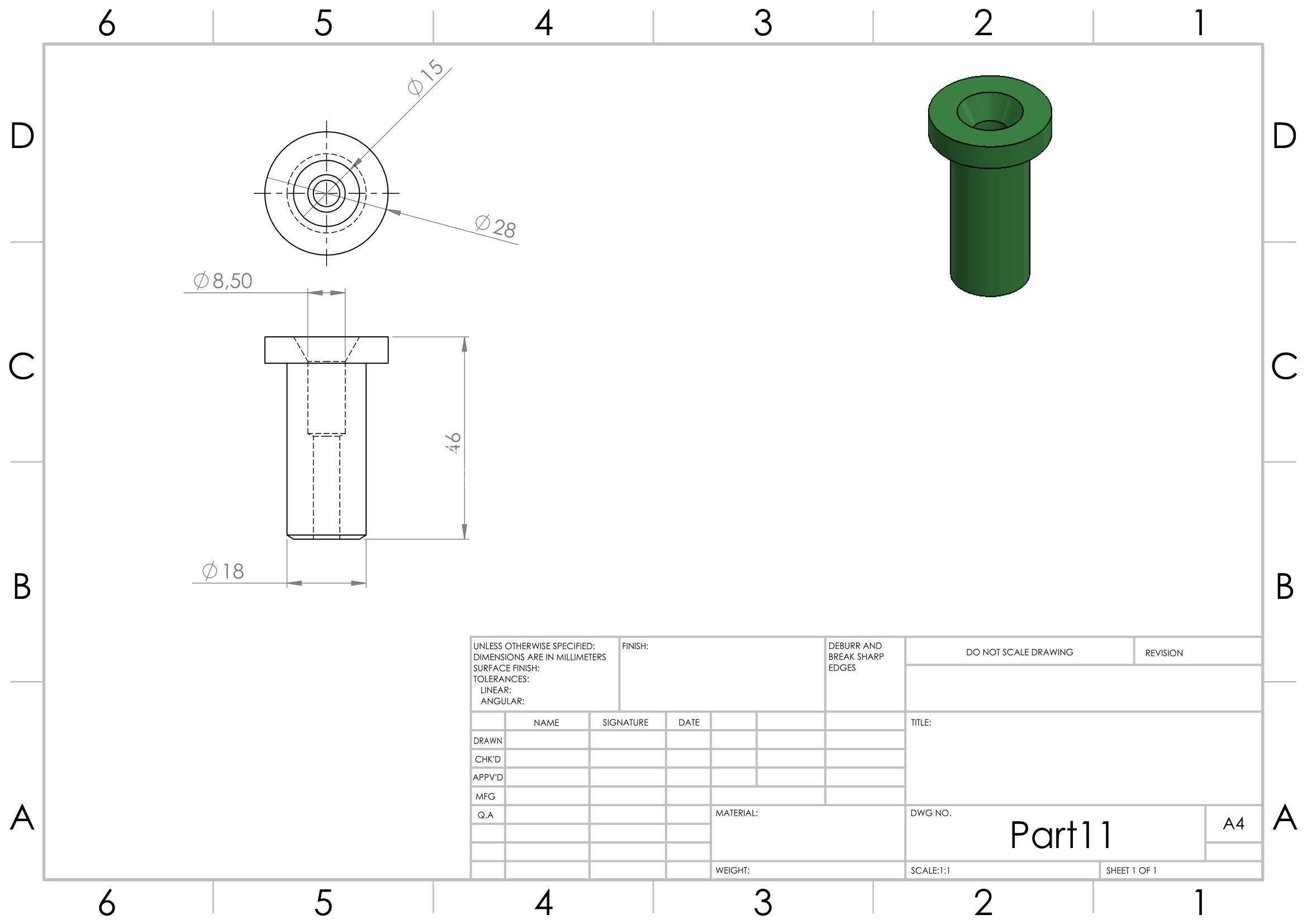

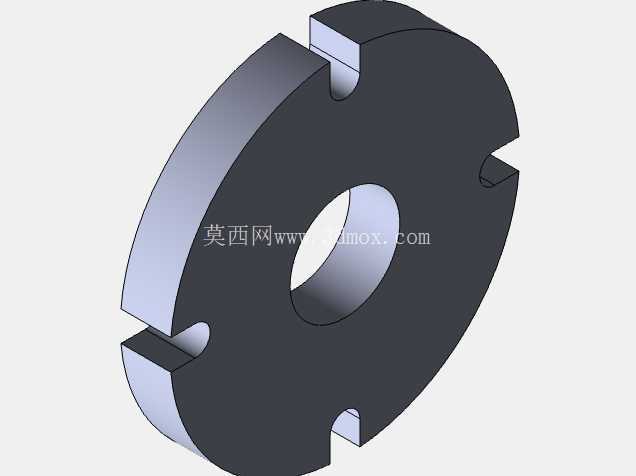

　　基座的垂直立板部分集成了整个装夹的核心功能区，立板正面设置了圆形的工件定位基准面，这个基准面经过精磨处理，平面度控制在0.01mm以内，工件装入时首先贴合这个基准面完成初步的径向定位，避免工件装夹后出现倾斜。立板上方设置了旋转式压紧组件，通过顶部的两个内六角锁紧螺母调节压紧行程，压紧头采用非金属嵌件设计，和工件接触的部位是带一定缓冲性能的耐磨材质，既能够提供足够的压紧力防止工件在加工时转动，又不会在工件表面留下压痕，针对不同厚度的工件，只需要调整顶部螺母的旋入深度，就能适配3到15mm厚度范围内的工件装夹，不需要更换压头配件。

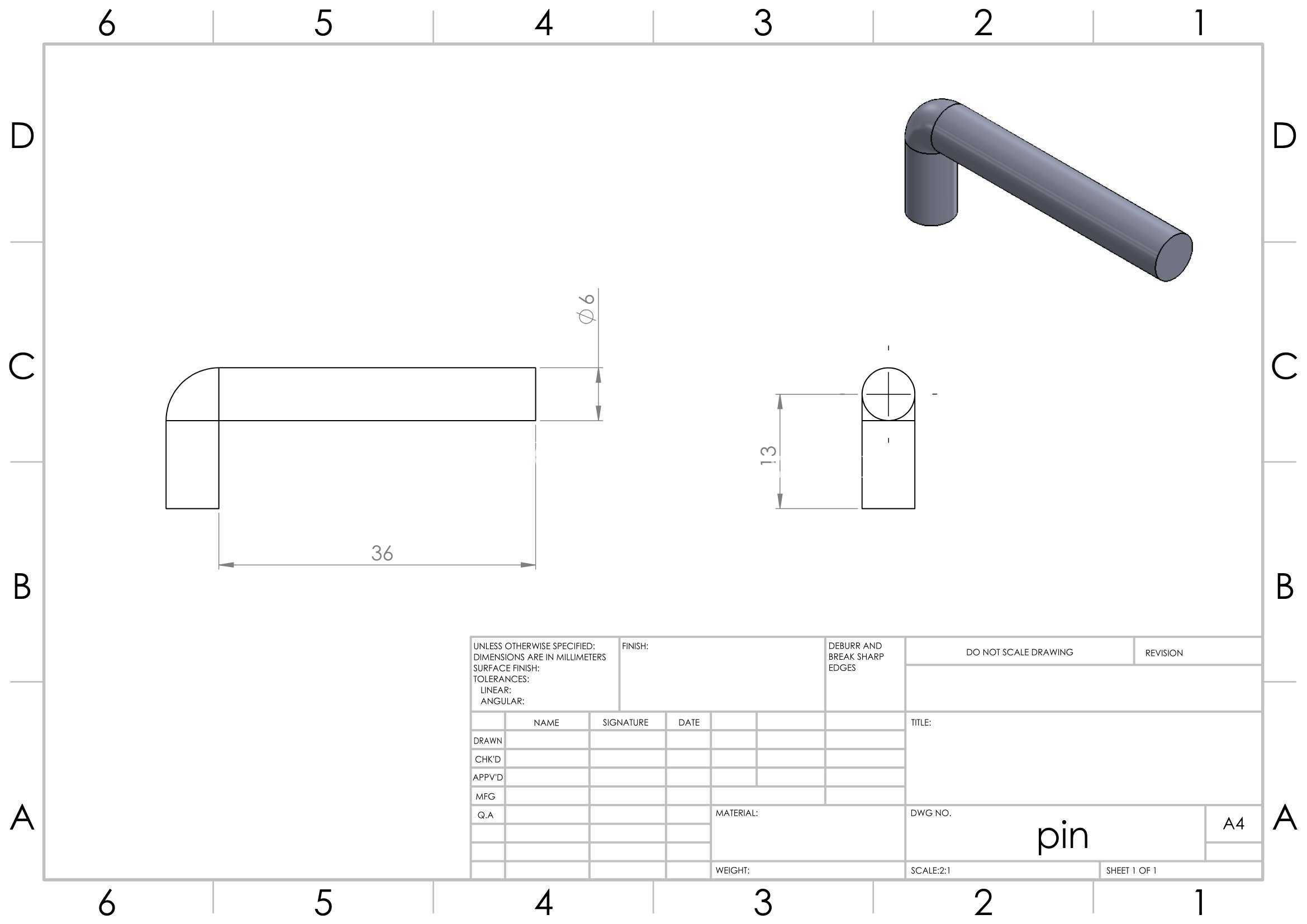

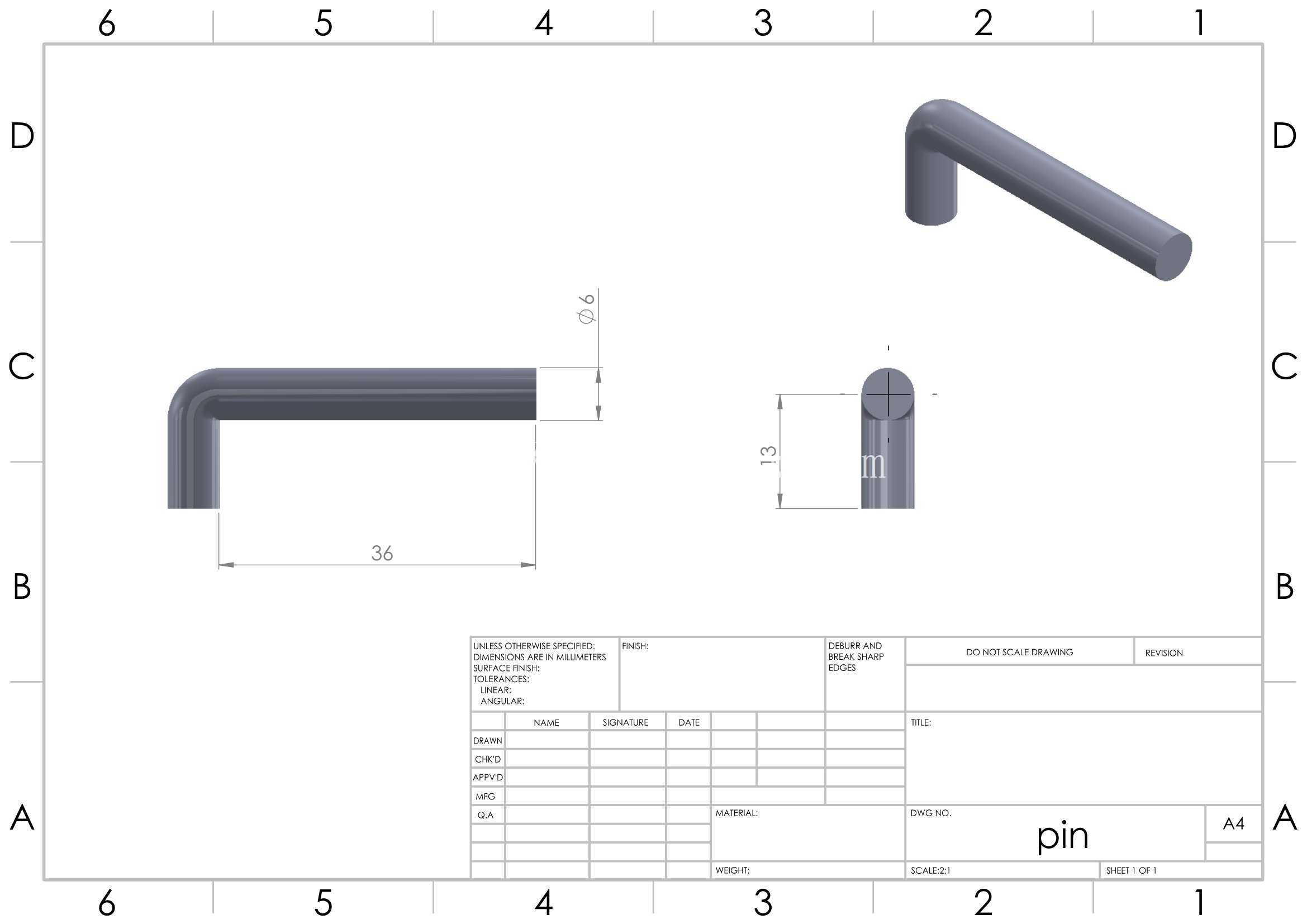

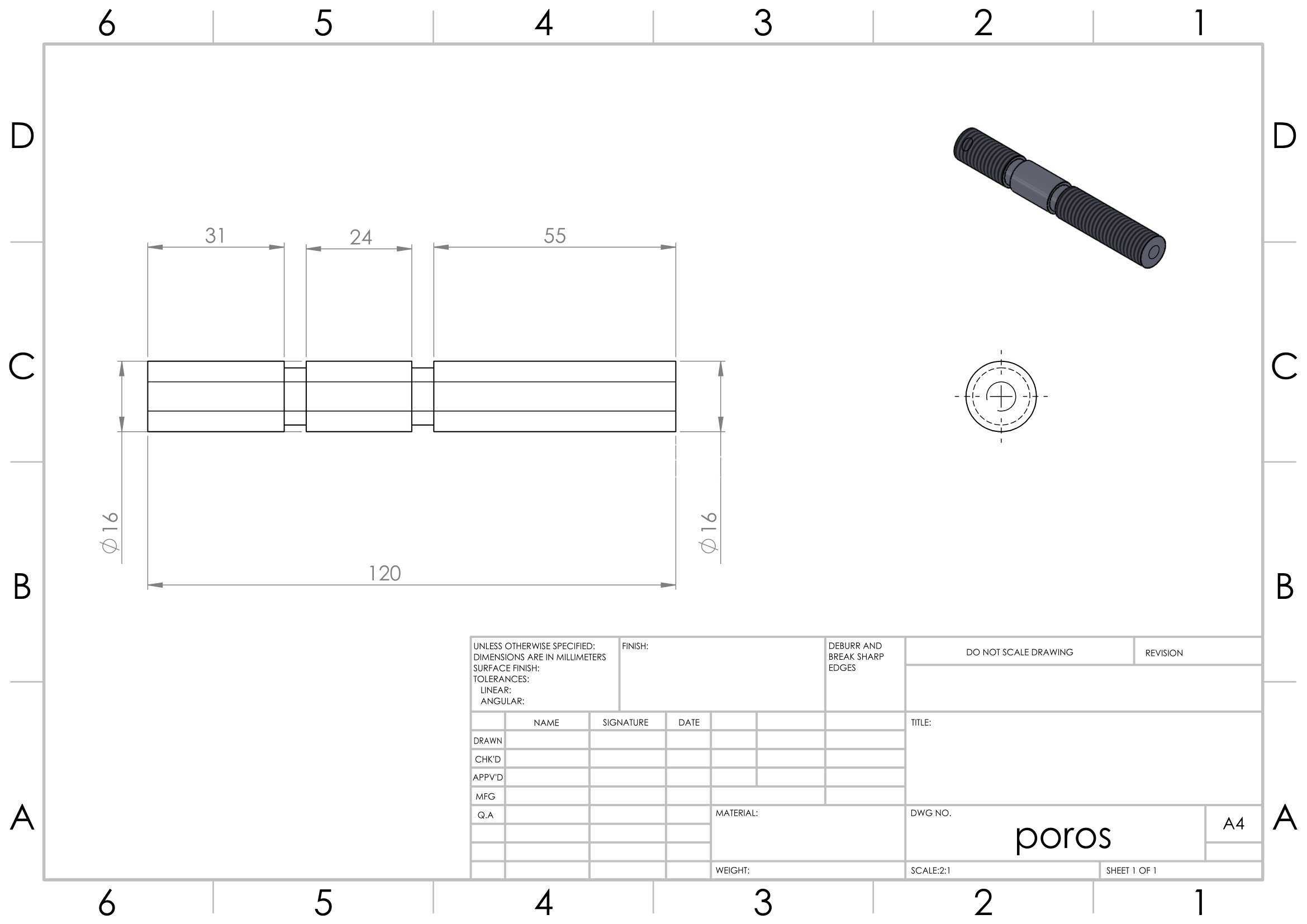

　　立板的侧方还设置了侧向定位顶销，顶销通过螺纹结构与立板连接，旋转顶销端部的滚花螺母就能调整顶销的伸出长度，从工件的侧方施加辅助顶紧力，针对带侧孔或者侧面有定位基准的工件，这个顶销能够插入工件的侧孔内完成周向定位，彻底避免工件在加工过程中出现周向转动，顶销的头部做了圆角处理，插入工件孔位时不会刮伤孔壁。整个夹具的整体外轮廓尺寸控制得非常紧凑，垂直方向总高度不超过120mm，底板的长宽尺寸控制在80mm×100mm以内，不会占用过多的工作台安装空间，即使在狭小的多工位流水线工装上，也能够并排布置多个同型号夹具完成多工件同步装夹。设计时特意将所有的锁紧调节部件都布置在夹具的上部和侧方，操作人员在装拆工件时不需要将手伸入夹具下方的空间，能够有效避免操作时被工装棱角刮伤，装夹单个工件的时间不超过10秒，能够满足中小批量生产的节拍要求。夹具的所有金属结构件都采用45号钢调质处理，表面做发黑防锈处理，长期在车间多油污、多切削液的环境下使用也不会出现锈蚀，运动配合部位都预留了0.05mm的间隙，日常维护只需要定期在螺纹配合处涂抹少量润滑脂，就能保证调节动作顺畅，不会出现卡滞。

　　针对不同的加工工序，这款夹具还可以灵活调整定位基准，比如进行工件端面打磨时，可以将侧向顶销作为主要定位基准，顶部压紧组件作为辅助压紧；进行工件侧面钻孔时，则将正面基准面作为主要定位，配合压紧组件和顶销完成全自由度约束，不需要额外制作专用工装，一套夹具就能适配同系列不同规格小型工件的多工序装夹需求，能够有效降低车间的工装制作成本，减少工装更换的辅助时间。在实际的装配调试过程中，只需要先将底板固定在工作台上，打表校准正面基准面的跳动值在0.01mm以内，再根据待加工工件的尺寸调整压紧头的行程和侧顶销的伸出长度，放入工件后依次锁紧顶部螺母和侧顶销，就能完成装夹，整个调试过程不需要复杂的专用检具，普通的机加工操作人员就能独立完成，不需要专门的工装调试人员介入。
