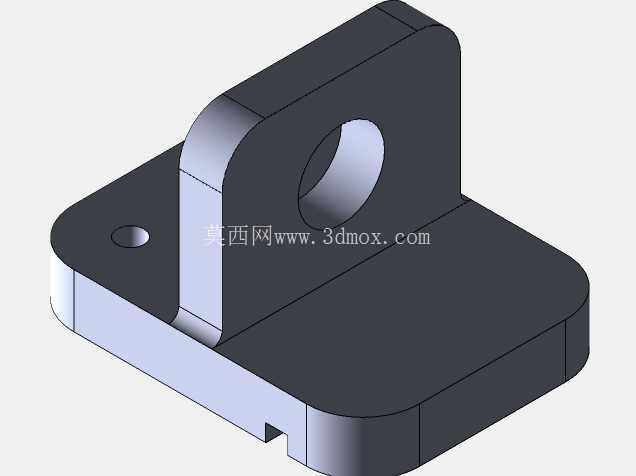

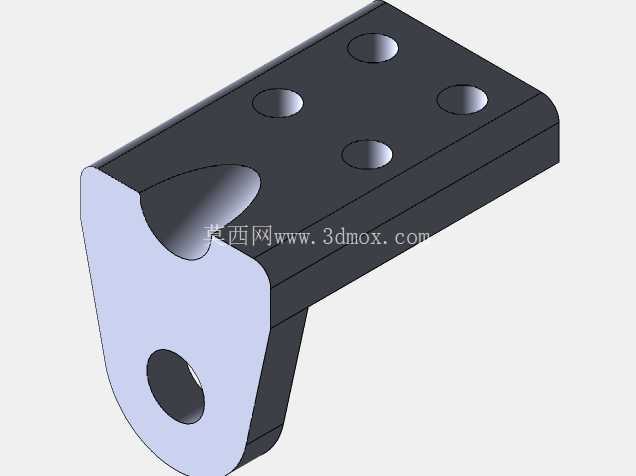

带孔L型支座机械练习结构件

　　在机械结构设计的日常工作里，这类带单耳孔的L型支撑构件是极为常见的基础连接单元，很多刚接触三维建模的工程师在备考职业技能认证时，都会把这类零件作为基础建模练习的核心载体，毕竟它涵盖了拉伸、切除、圆角、孔特征这些最常用的建模指令，能快速帮从业者梳理建模逻辑，避免后续做复杂装配时出现特征混乱、参数关联错误的问题。

　　从实际应用场景来看，这类L型支座常被用在小型自动化设备的机架侧边、工装夹具的定位支撑位、检测设备的传感器安装支架位置，它的核心作用是实现两个垂直安装面的载荷传递，底部的平板面负责和安装基准面贴合固定，竖板上的通孔用来穿装销轴或者铰接螺栓，实现和其他摆动、转动构件的铰接连接，很多小型连杆机构的固定端都会用到同结构的支撑件，它不需要承担过大的重载载荷，更多是保证铰接点的位置精度，避免运动过程中出现铰接点偏移导致的机构卡滞。

　　从设计思路上拆解这个零件，首先要确定的是底部安装板的轮廓尺寸，安装板的长宽要匹配安装基准面的可用空间，厚度要根据实际承受的径向载荷做校核，一般这类小型练习件的底板厚度不会超过15mm，保证安装后不会因为螺栓锁紧力出现板面变形。底板上的小孔是沉头安装孔，用来穿装内六角螺栓，孔位的中心距要和基准面上的安装螺孔对应，设计时要给螺栓装配留出足够的扳手操作空间，避免出现螺栓无法锁紧的问题。竖板和底板的连接位置做了等半径的圆角过渡，这个圆角不是单纯的外观修饰，而是为了降低应力集中，在铰接点承受径向载荷时，避免竖板和底板的直角连接处出现应力断裂，尤其是在频繁往复摆动的工况下，这个过渡圆角的半径取值一般要大于板厚的三分之一，才能有效分散应力。

　　竖板上的主通孔是铰接配合面，这个孔的尺寸公差要和配套的销轴外径匹配，一般采用间隙配合或者过渡配合，保证销轴穿装后能灵活转动，同时不会出现过大的径向窜动。孔的中心高度是这个零件最核心的尺寸参数，它直接决定了铰接点的安装高度，设计时要和整个连杆机构的运动行程匹配，避免机构运动到极限位置时出现构件和底板干涉的问题。竖板的顶部做了圆角处理，两个侧边也做了小倒角，一方面是去除加工后的锐边，避免装配时划伤操作人员，另一方面也能减少零件的整体重量，在满足强度要求的前提下降低材料消耗。

　　从安装边界来看，这个零件安装时需要保证底板和基准面完全贴合，不能有翘曲，所以底板的底面平面度公差要控制在合理范围内，安装螺栓的锁紧力矩要均匀，避免单侧锁紧力过大导致底板变形，进而影响竖板上铰接孔的同轴度。竖板的侧面要和安装基准面保持垂直，垂直度公差一般控制在0.05mm以内，不然铰接销轴穿装后会出现别劲的问题，加速销轴和孔壁的磨损。很多新手建模时容易忽略这些形位公差的要求，只做外形的拉伸切除，导致建出来的模型看着外形一致，实际加工出来根本没法装配使用，这也是这类基础练习件想要传递的核心建模思维——所有特征的尺寸和公差都要服务于实际装配和工况需求，不是单纯的几何形状堆砌。

　　这类零件的建模过程也能帮工程师养成良好的建模习惯，比如先绘制底板的草图，确定安装孔的位置，再拉伸竖板，然后做切除孔和圆角特征，每一步的特征都要完全定义，避免出现悬空的草图关系，后续修改参数时不会出现特征报错。很多CSWA和CSWP考试里的基础建模题，都是以这类零件为原型做参数调整，考察的就是工程师对基础特征的掌握程度，以及对零件加工、装配逻辑的理解，不是单纯考察软件操作的熟练度。在实际生产里，这类零件一般采用铝合金或者Q235钢加工，铝合金材质的重量轻，适合用在对载荷要求不高的自动化设备上，Q235钢的强度更高，适合用在有一定冲击载荷的工装夹具上，加工完成后一般会做发黑或者阳极氧化处理，提升零件的防锈能力。
