实验性双缸摇摆蒸汽机结构设计

　　这款双缸摇摆式动力装置，核心采用双缸对称摇摆配气结构，区别于传统滑阀配气蒸汽机的复杂配气机构，缸体自身绕固定铰轴摆动完成进排气切换，省去了独立的配气传动组件，整体结构紧凑度较同功率传统蒸汽机提升近40%。从实际应用场景来看，这类小型实验性动力装置多用于教学演示场景，可直观展示热能到机械能的转换过程，也可作为小型复古动力模型的动力源，适配小型车船模型、桌面动力展示装置的动力需求，部分手工机械爱好者也会将其改装为小型发电装置的动力输入端，搭配微型发电机实现低功率供电演示。

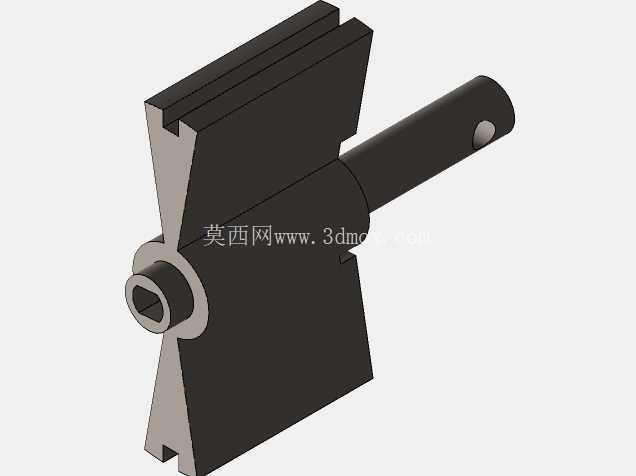

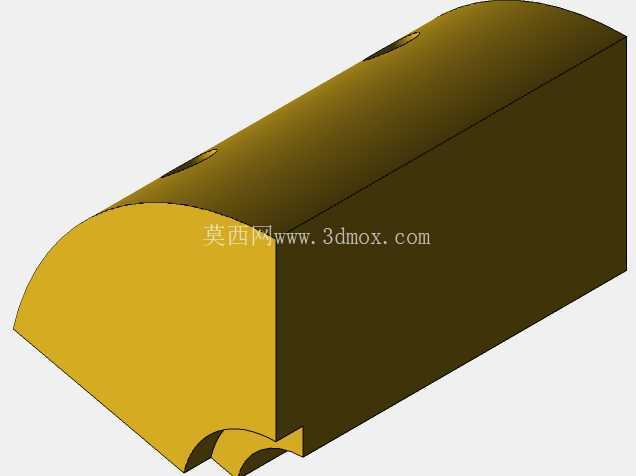

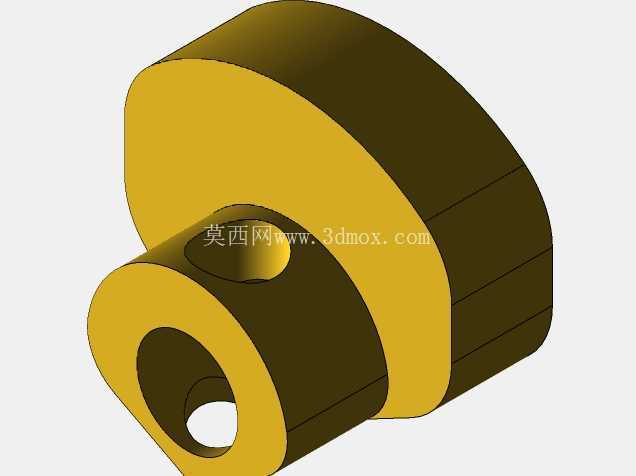

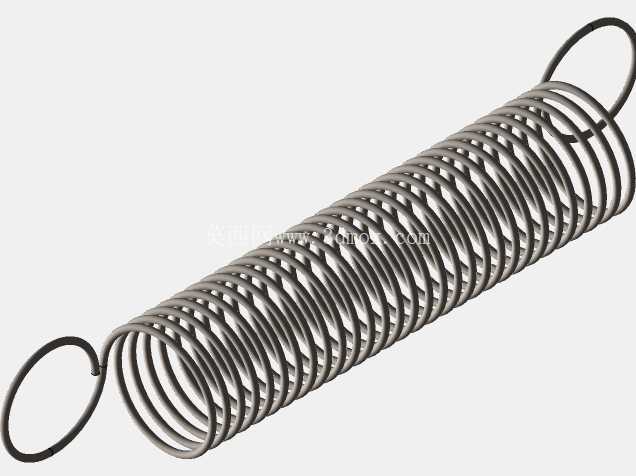

　　从功能特性来看，双缸对称布局的设计，让动力输出的扭矩波动远小于单缸摇摆蒸汽机，曲轴每旋转一周，两个气缸交替完成做功冲程，飞轮端的动力输出更平顺，不需要搭配大惯量飞轮就能维持稳定运转，降低了整机的重量与安装空间需求。摇摆缸体的铰接位置设置在缸体侧面中部，进排气通道直接集成在铰接座内，不需要额外的管路连接缸体与阀体，减少了管路密封点，降低了压缩空气或者低压蒸汽驱动时的泄漏风险，实际测试中，0.3MPa压力的压缩空气驱动下，整机空载转速可达到1200r/min，输出轴端可稳定输出0.8N·m的扭矩，足够驱动小型负载运转。

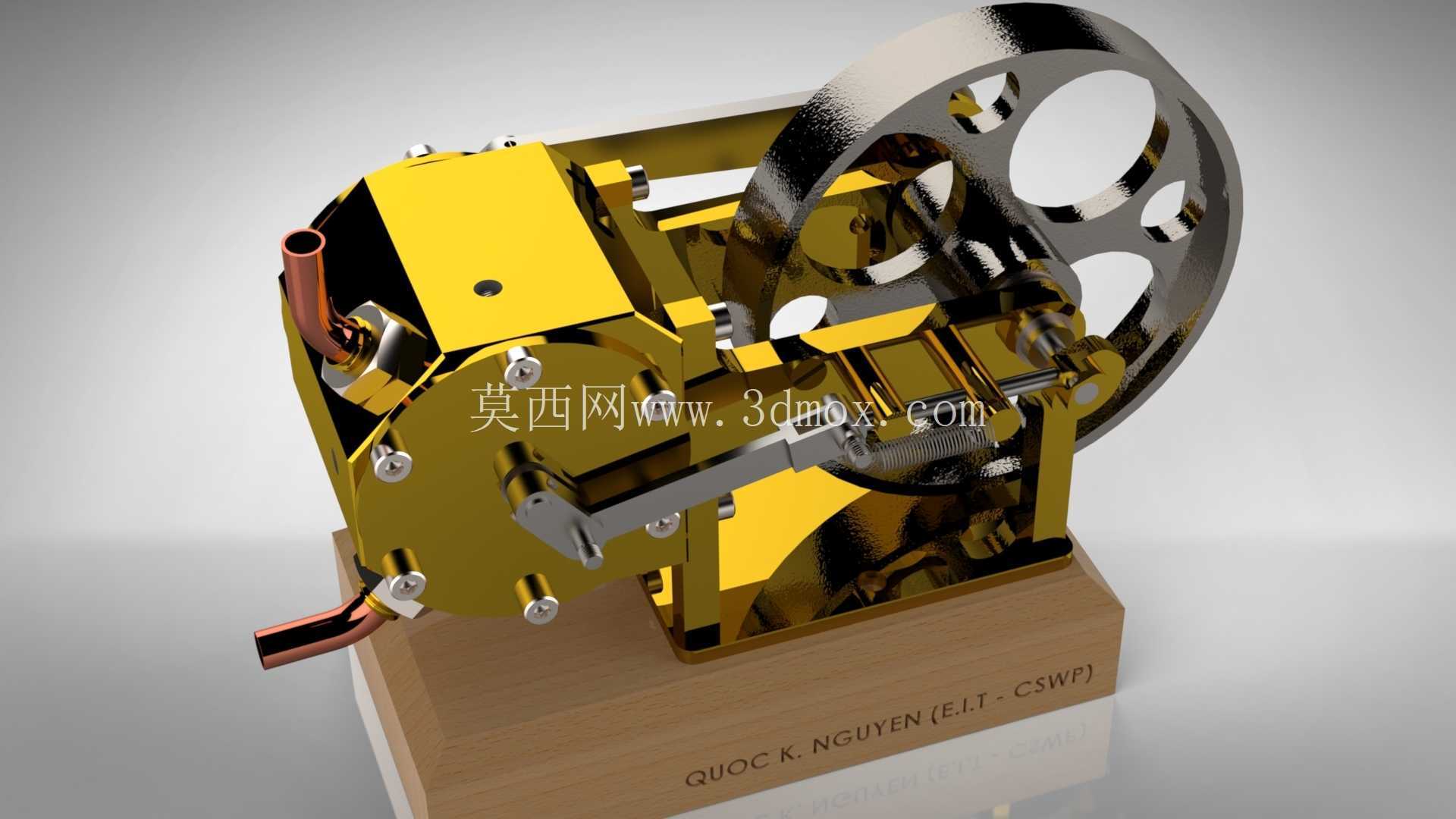

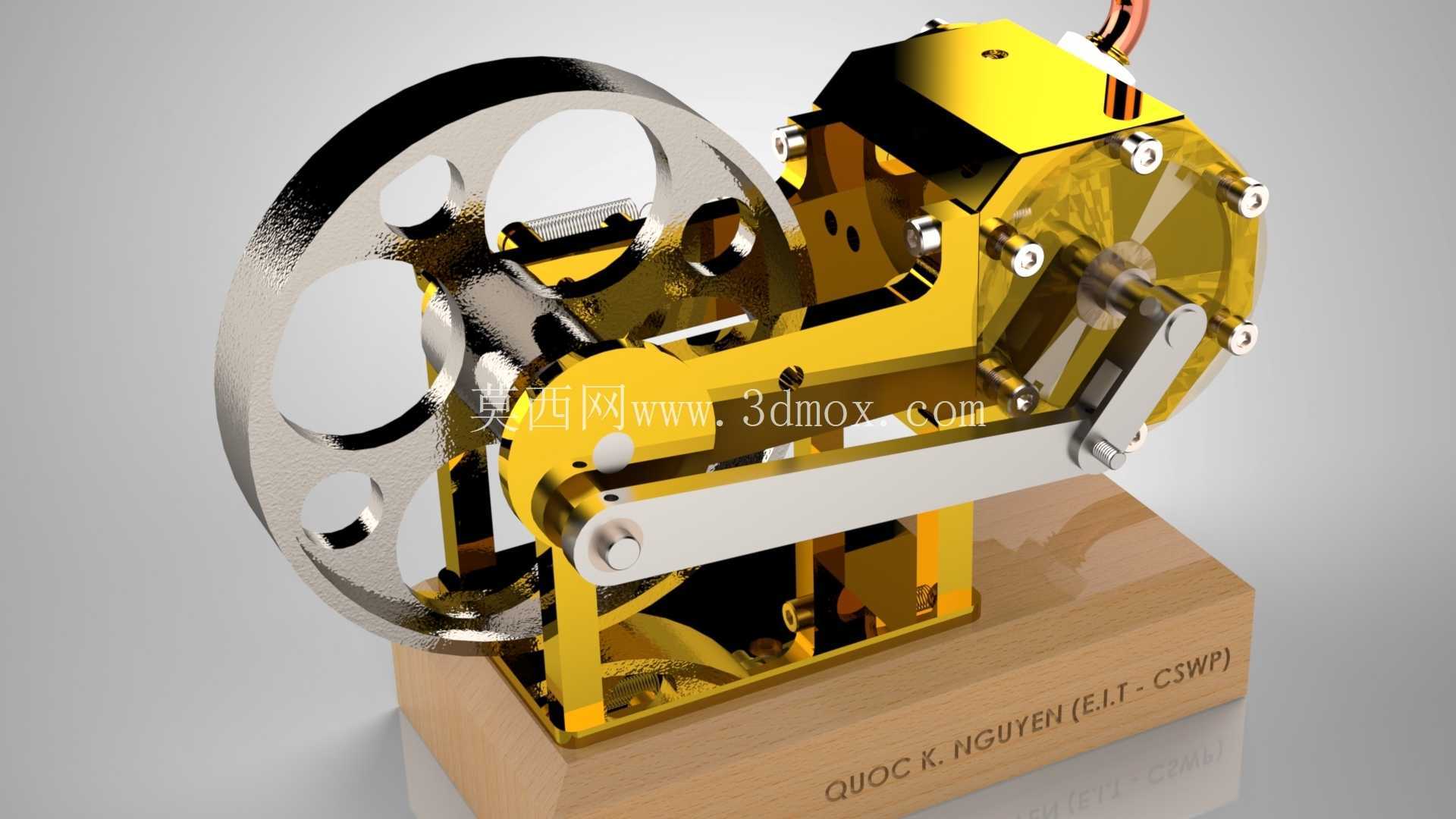

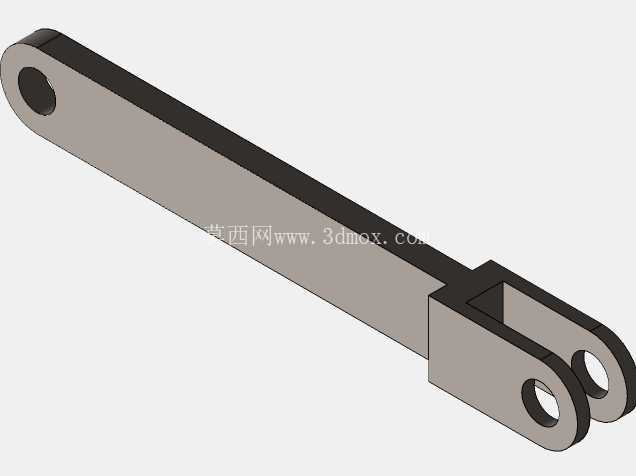

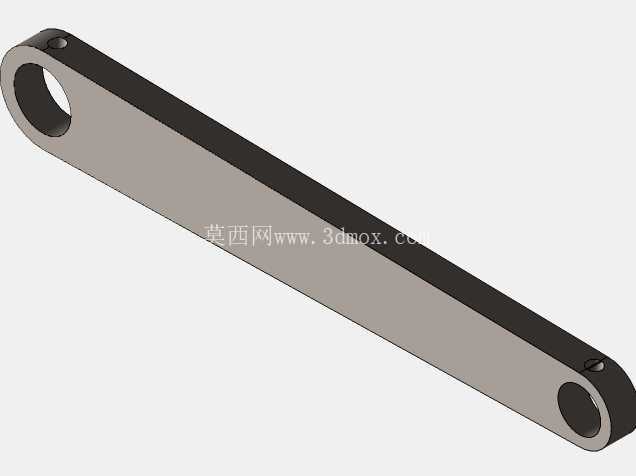

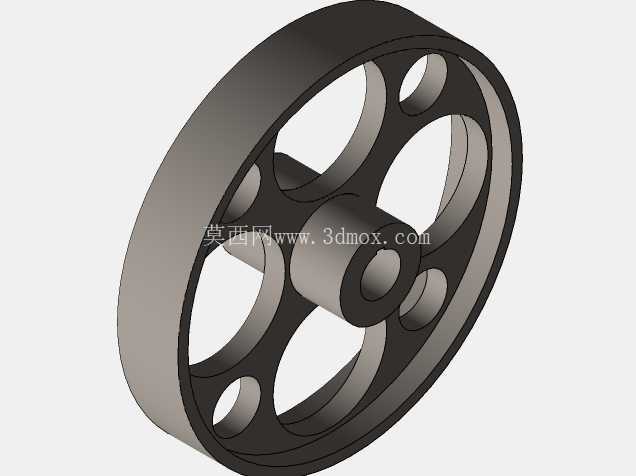

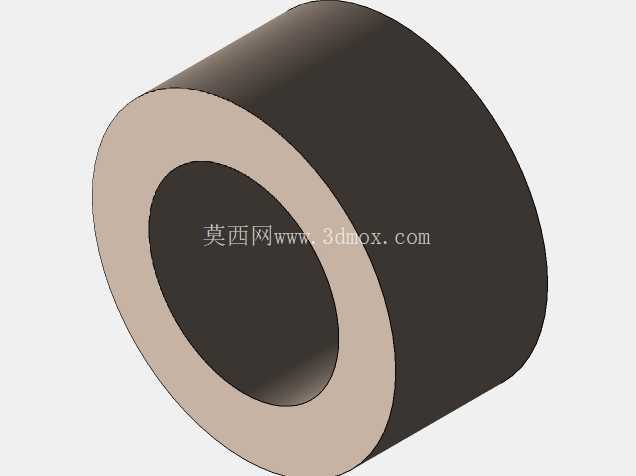

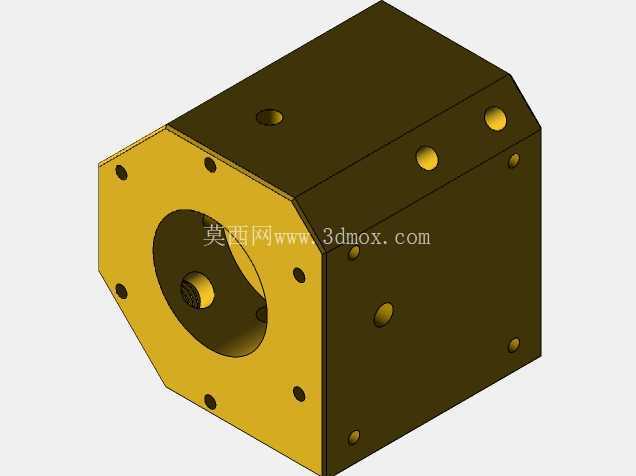

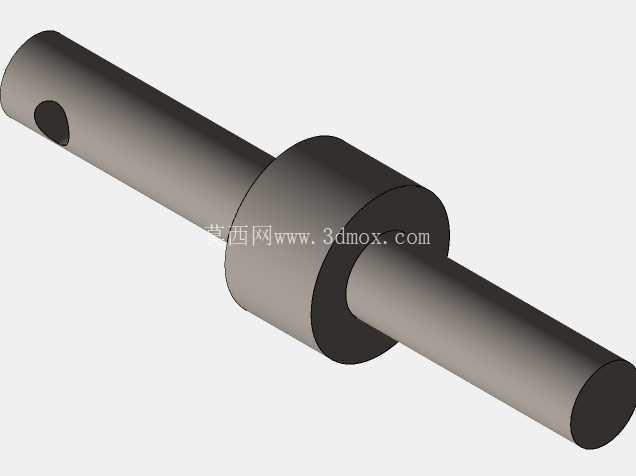

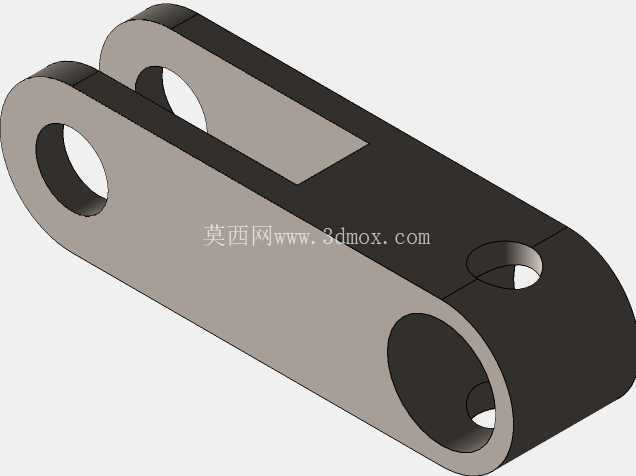

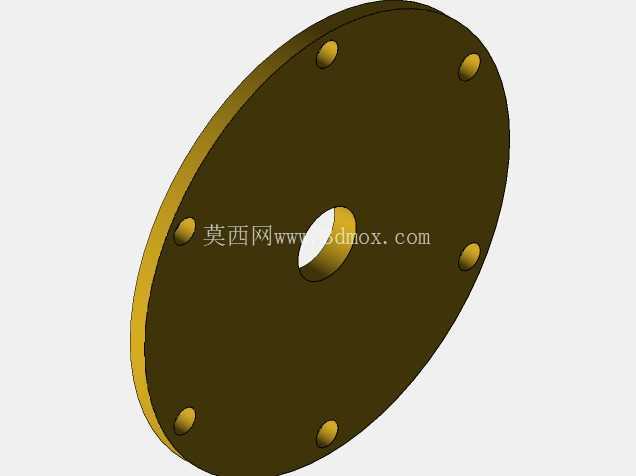

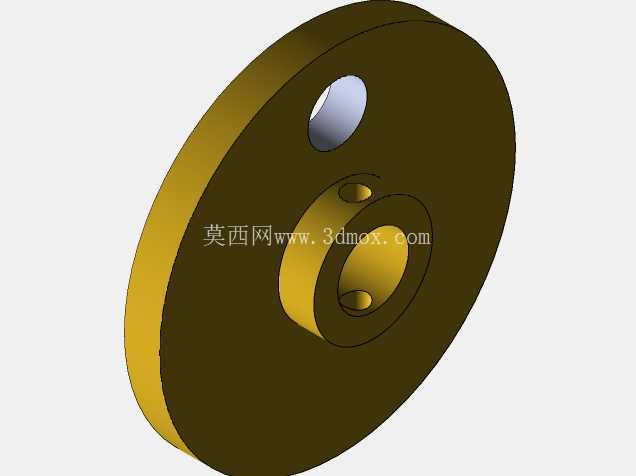

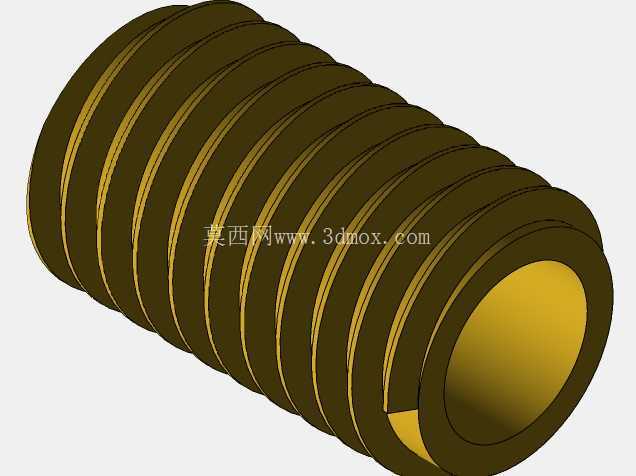

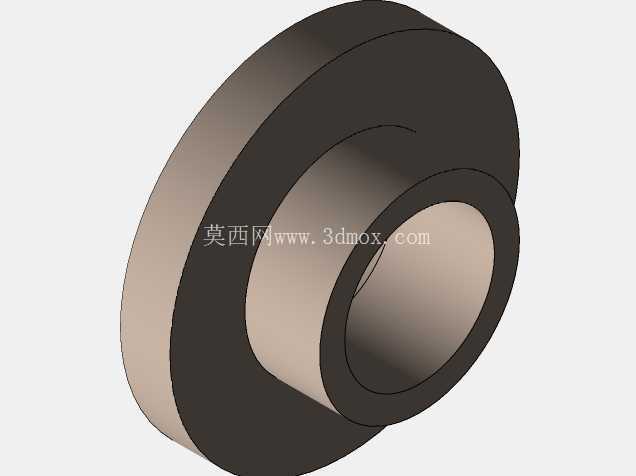

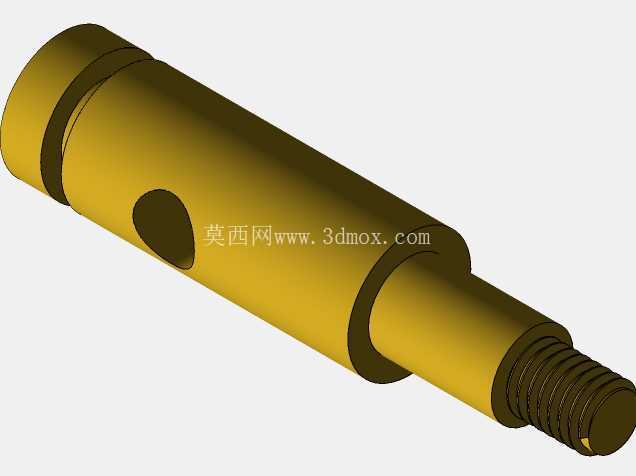

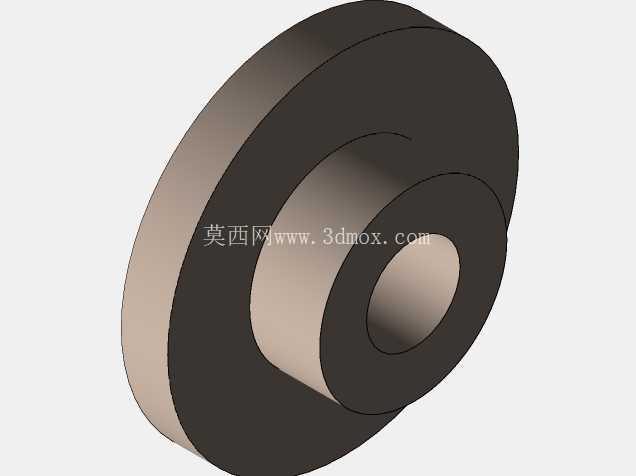

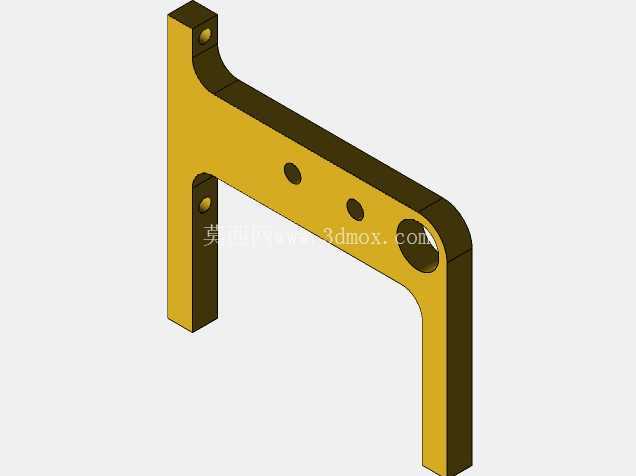

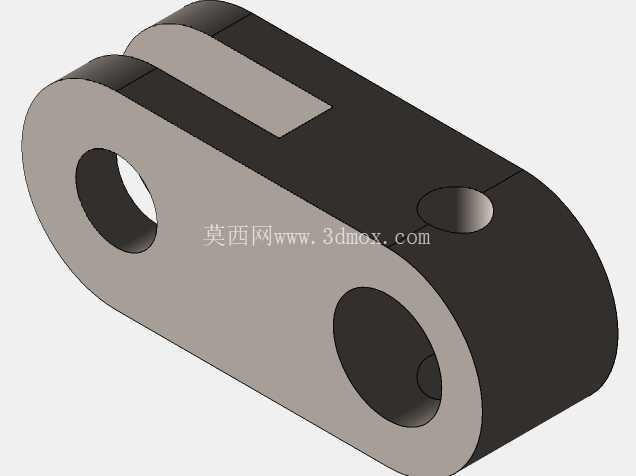

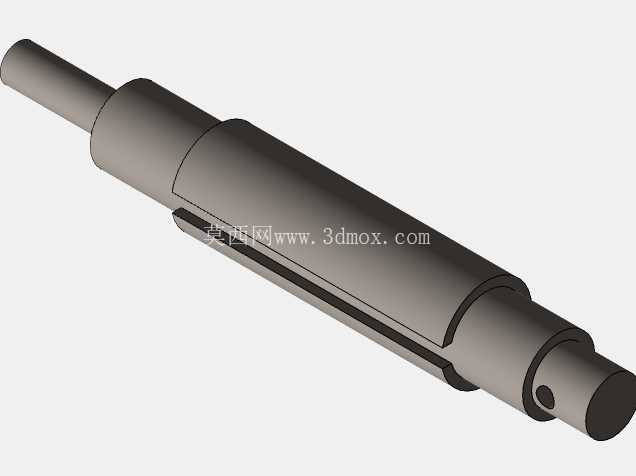

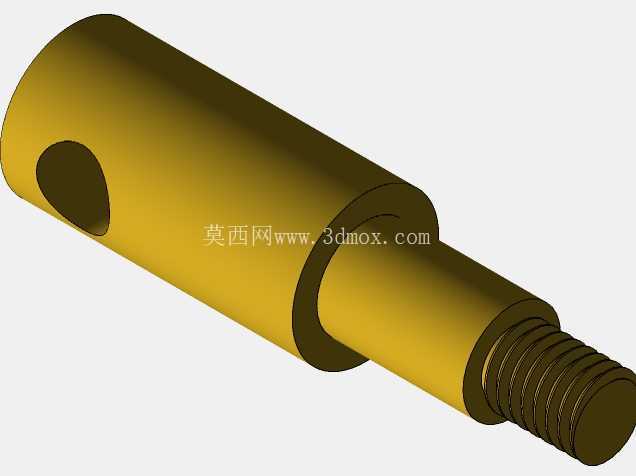

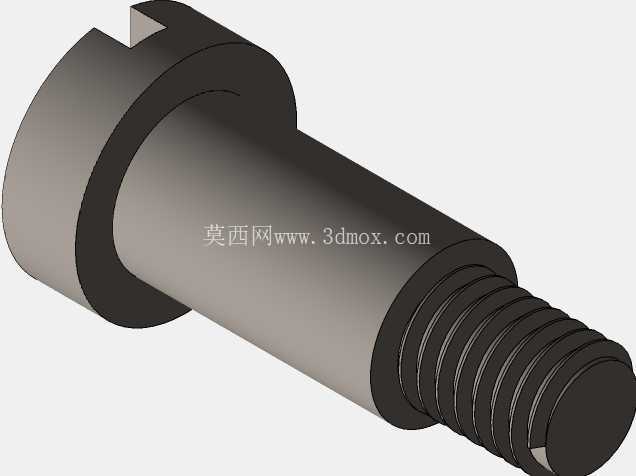

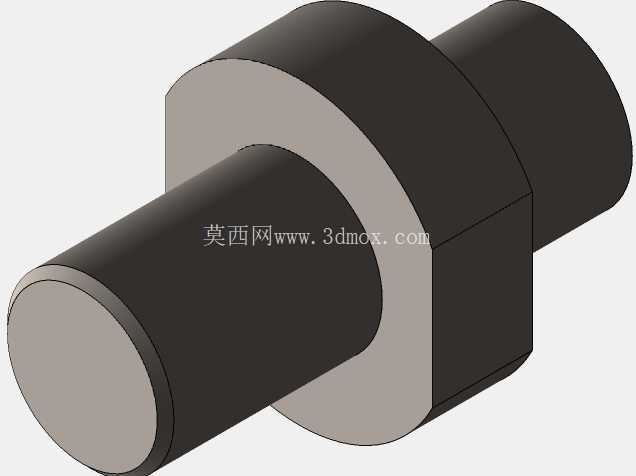

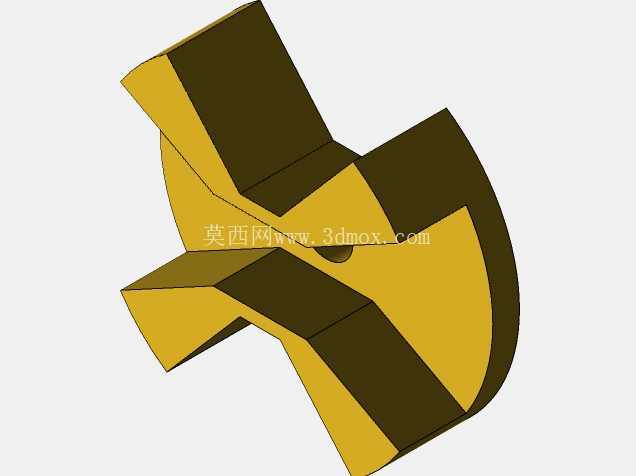

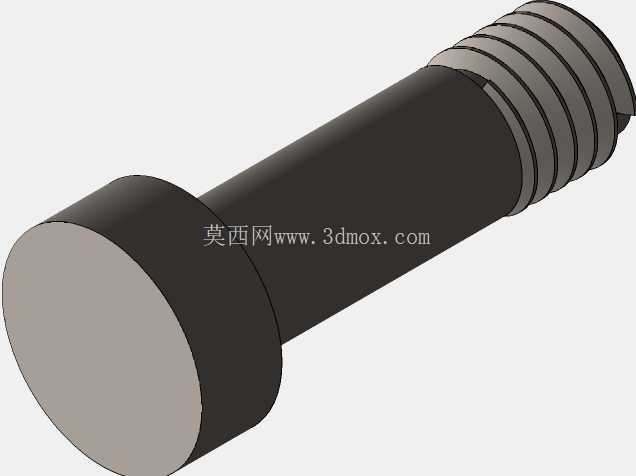

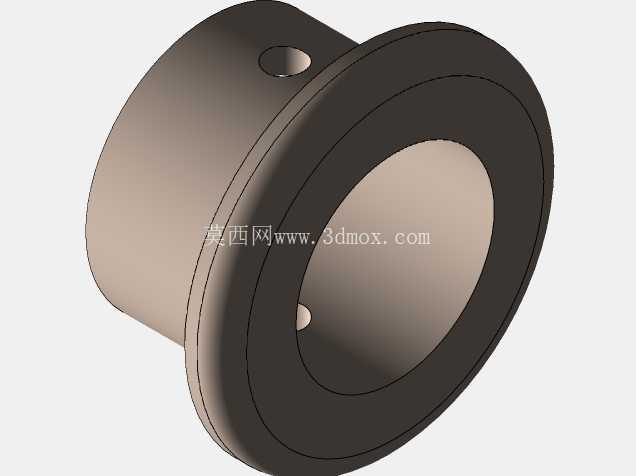

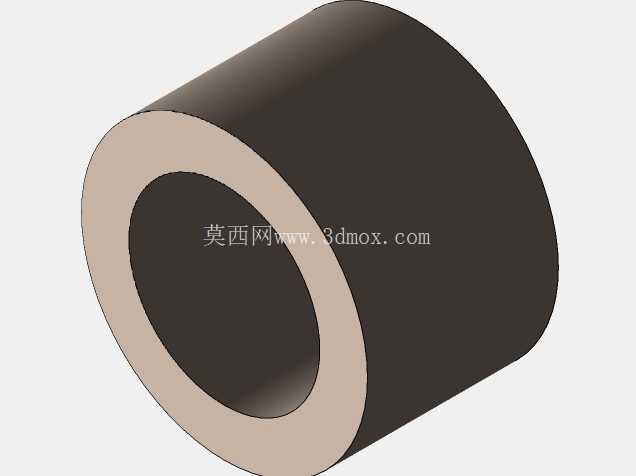

　　设计思路上，整机采用模块化拆分思路，分为机架组件、缸体组件、曲轴飞轮组件、连杆传动组件四个独立模块，每个模块的零件都可独立拆装，方便调整配气相位与运动间隙。缸体采用透明可视化设计，可直接观察到活塞在缸内的往复运动过程，配合黄色金属质感的机架与镀铬飞轮，整体展示效果突出，适合作为机械原理教学的演示教具。曲轴采用偏心轴结构，两个曲柄的相位差设置为180度，保证两个缸体的做功冲程完全交替，避免出现运动死点，连杆两端采用铰接轴承连接，减少运动过程中的摩擦阻力，提升传动效率。飞轮采用辐条式镂空设计，在保证足够转动惯量的前提下，尽可能降低飞轮自身重量，减少启动时的惯性阻力，飞轮与输出轴采用键连接，可方便拆卸更换不同直径的飞轮，适配不同的负载工况需求。

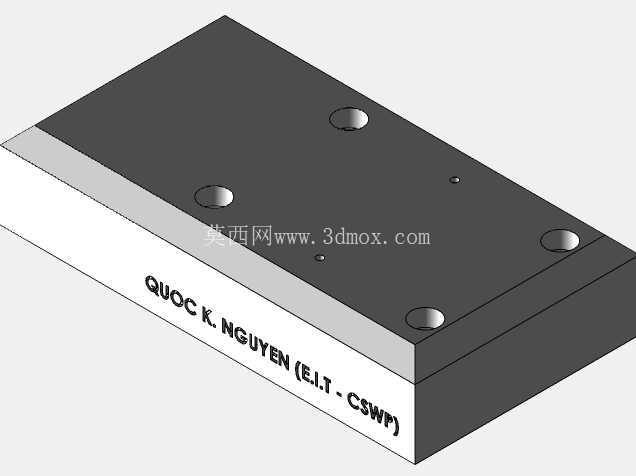

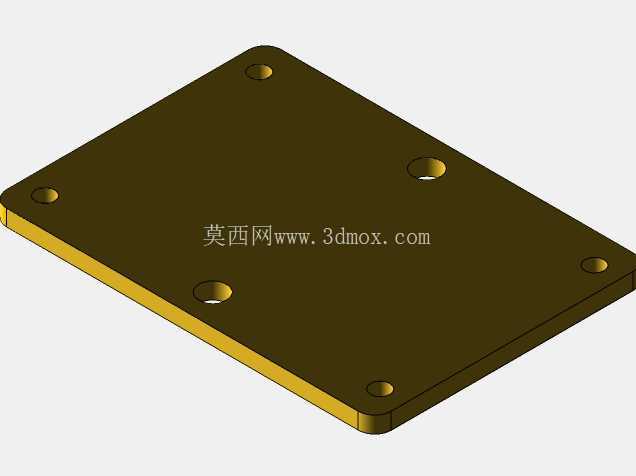

　　从安装边界与外形尺寸来看，整机底座采用实木安装基座，基座上预留了四个标准安装孔位，孔距为80mm60mm，可直接通过螺栓固定在展示台或者安装支架上，整机总高度不超过120mm，横向最大尺寸（含飞轮外沿）为150mm，纵向宽度为70mm，安装时只需要预留180mm100mm的平面安装空间即可，输出轴从飞轮侧伸出，轴径为6mm，轴端长度为15mm，可通过联轴器直接连接负载，不需要额外加装传动转接件。安装时需要注意，摇摆缸体的铰接处需要预留0.1mm的运动间隙，避免缸体摆动时出现卡滞，连杆与曲轴、活塞的连接销处需要加注少量润滑脂，降低长时间运转的磨损。

　　实际使用中，这类装置不需要复杂的管路连接，只需要将压缩空气或者低压蒸汽管路接入铰接座的进气口，调整进气压力即可控制输出转速与扭矩，双缸结构的设计也让整机的运转振动远小于单缸结构，安装在桌面展示时不会出现明显的位移或者共振。缸体与活塞的配合间隙控制在0.02mm-0.03mm之间，既保证了密封性能，又不会因为间隙过小导致活塞卡滞，透明缸体的材质采用耐温工程塑料，可耐受120℃的低压蒸汽温度，满足短时间蒸汽驱动的演示需求，如果需要长时间蒸汽驱动，也可将透明缸体更换为金属缸体，提升耐温与耐磨性能。
