三通式法兰连接黄铜管路接头结构

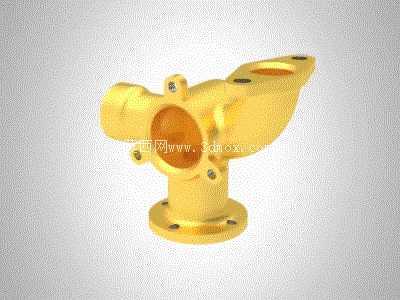

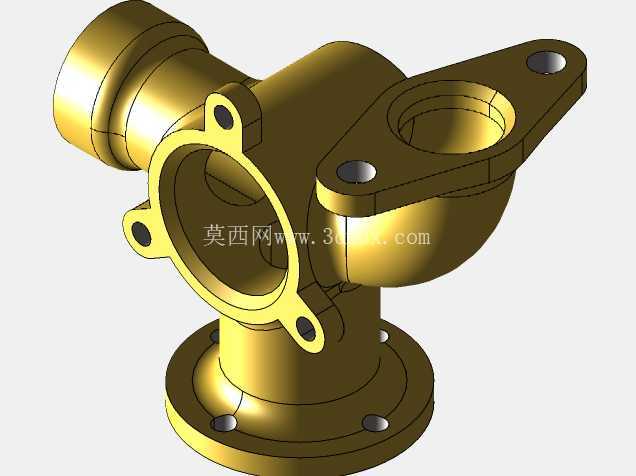

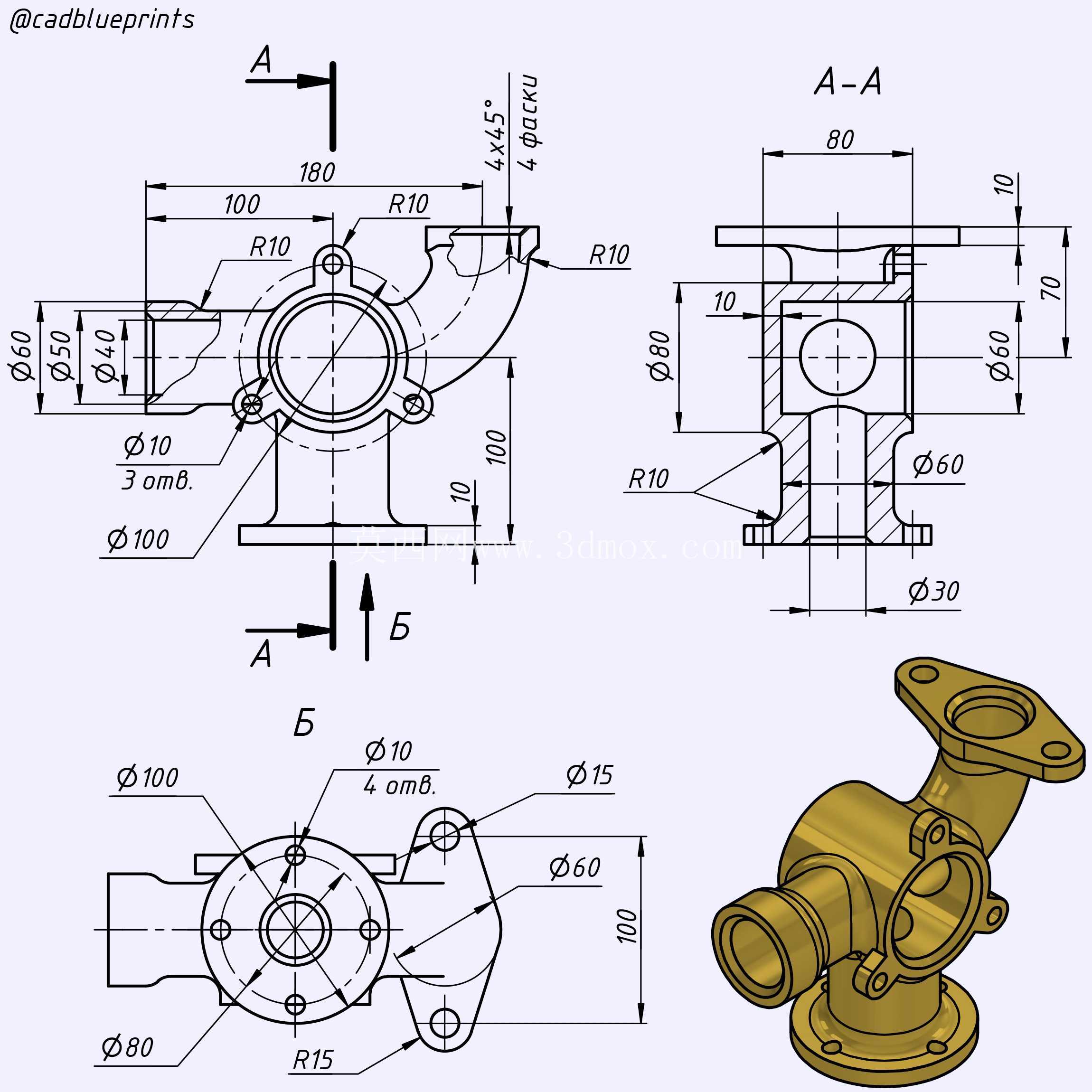

　　这类三通式法兰连接的黄铜构件，主要应用在中小口径的流体输送管路系统中，常见于民用供水、气动控制回路、低压液压支路以及暖通空调的冷媒输送环节，承担管路分流、合流以及流向切换的节点连接作用，相比普通螺纹连接的三通件，法兰底座的设计能够在需要频繁拆装维护的管路节点上实现更可靠的密封性能，同时降低管路震动带来的连接松脱风险。从结构设计逻辑来看，主体采用等径三通的基础流道构型，竖直方向的下端为圆形法兰安装基座，基座上均匀分布四个螺栓安装孔，能够直接与对应通径的法兰管路端面对接，安装时只需匹配对应压力等级的密封垫片，穿入螺栓紧固即可完成固定，安装边界上法兰端面的平面度公差控制在0.1mm以内，保证密封面完全贴合无泄漏间隙。

　　水平方向延伸出的两个连接端，一个为同轴线的圆柱插接端，端部设计有环形密封槽，可嵌入O型密封圈实现插接式密封，适合与软管或者快插接头对接；另一个为斜向延伸的法兰式连接端，端面上同样布置两个定位螺栓孔，用于对接不同走向的支路管路，斜向角度经过流道仿真优化，能够减少流体在分流节点处的紊流与压损，避免直角三通常见的流体冲击噪音与局部阻力过大问题。整体材质选用黄铜，一方面是利用黄铜优良的切削加工性能，能够在普通数控车铣设备上完成全部结构的加工，不需要特殊的刀具与工艺，加工成本可控；另一方面黄铜的耐腐蚀性能够适应水、低压气体、弱腐蚀性流体的输送场景，长期使用不会出现锈屑堵塞流道的问题，同时黄铜的塑性较好，在管路存在轻微安装错位时，能够通过微小的弹性变形补偿安装误差，降低对接难度。

　　细节结构上，三个流道的交汇处做了圆弧过渡处理，没有尖锐的直角棱边，既能够减少流体阻力，也能避免长期流体冲刷导致的局部气蚀损伤，延长构件的使用寿命。法兰基座的厚度经过强度校核，在1.6MPa的额定工作压力下，不会出现法兰变形导致的密封失效问题，螺栓孔的位置度公差控制在0.05mm以内，保证与标准法兰对接时不需要额外扩孔调整。斜向连接端的端面与竖直轴线呈45度夹角，这个角度设计能够兼顾支路管路的布置空间与流体转向的平顺性，在紧凑的设备内部管路布局中，能够减少额外的弯头配件使用，压缩整体管路的占用空间。

　　在实际选型应用中，这类构件需要匹配对应通径的管路规格，安装时要注意法兰对接面的清洁，避免杂质夹在密封面之间导致泄漏，螺栓紧固时要采用对角交替紧固的方式，保证法兰面受力均匀，避免单侧受力过大导致法兰翘曲。对于气动回路应用场景，还可以在插接端搭配快插接头实现管路的快速拆装，方便设备的维护与元件更换；在供水系统中使用时，可在法兰端面加装橡胶密封垫片，适应常温输水的密封需求。建模过程中需要重点关注流道的同轴度与过渡圆弧的连续性，避免建模时出现曲面缝隙导致后续工程图生成或者仿真分析出错，法兰上的安装孔位置需要严格对应标准法兰的孔位尺寸，保证实际生产后的零件能够直接与标准件互换装配，不需要二次修配。
