不锈钢悬挂式振动筛振荡支撑单元

　　在散料筛分处理的生产现场，振动筛的振荡支撑部件直接决定了筛机运行的稳定性与物料筛分效率，这款不锈钢材质的铰接式振荡单元，正是针对悬挂式振动筛的动态支撑需求设计的核心传力构件。从实际工况适配来看，这类支撑单元多用于中小型多层振动筛、精细筛分设备的侧挂安装场景，替代传统的钢制弹簧或橡胶支撑结构，能够在传递激振力的同时，约束筛体的非工作向自由度，避免筛箱运行过程中出现横向摆振、扭振等异常工况，尤其适配食品加工、医药原料筛分、化工粉体分级等对设备材质洁净度有要求的生产场景，不锈钢材质的本体可以耐受潮湿、弱腐蚀工况下的长期使用，不会出现普通碳钢件锈蚀脱落污染物料的问题。

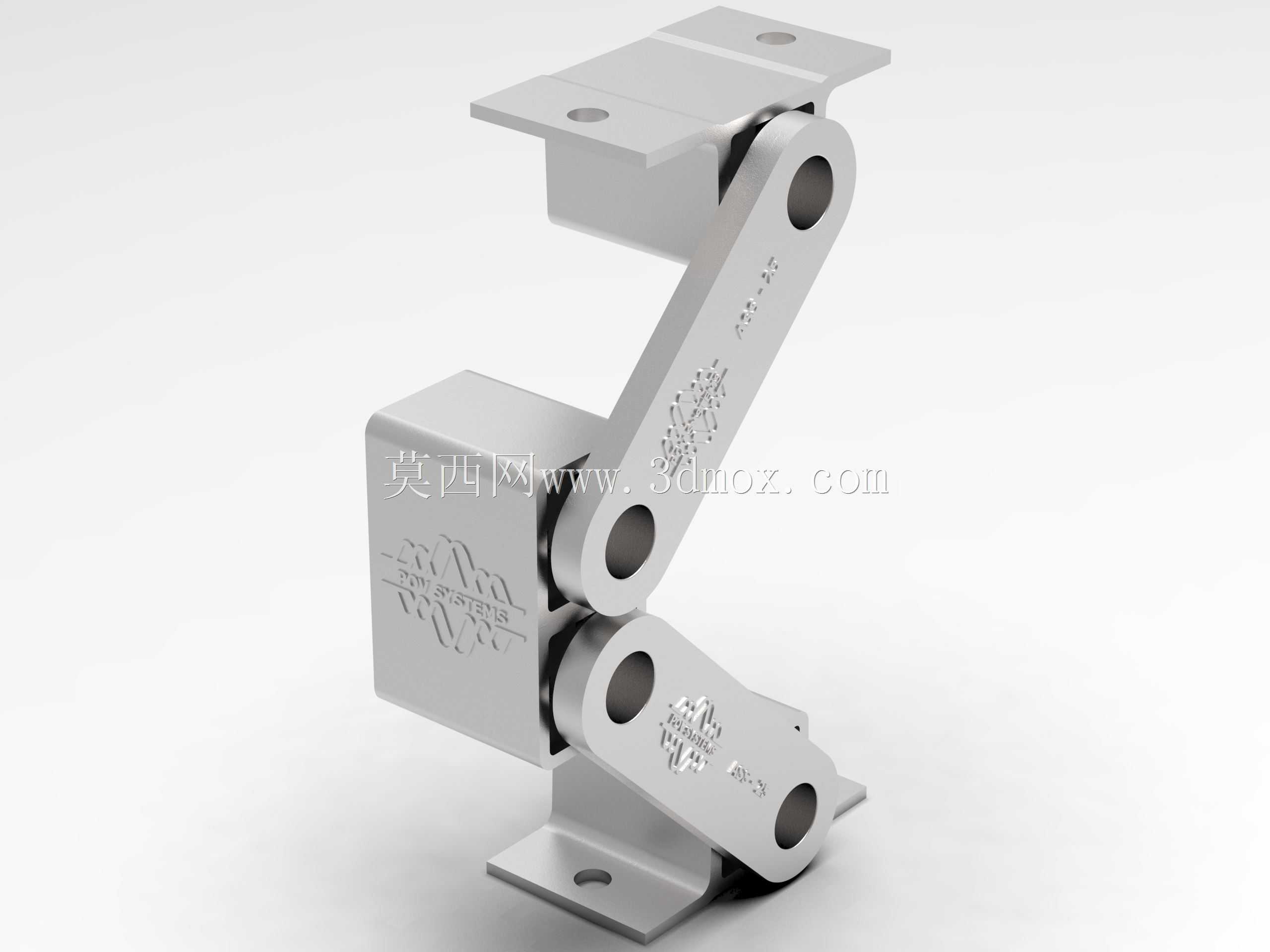

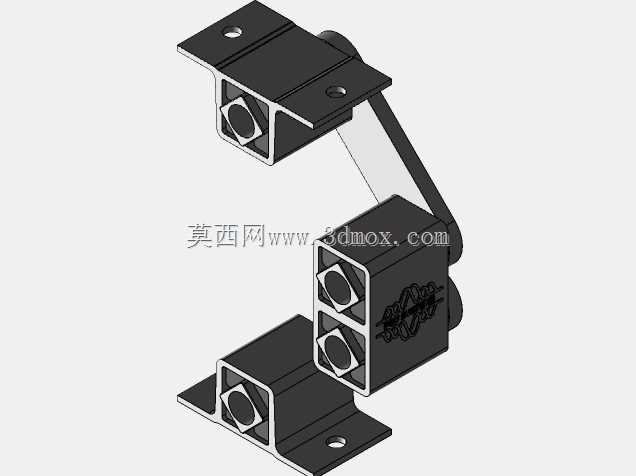

　　从结构设计逻辑来看，整个单元采用三段式铰接结构，上下两端为带安装孔的平板固定座，分别用于连接筛体侧部的安装梁与设备机架的悬挂支座，中间两段连杆通过精密铰接轴串联，铰接位置采用无衬套的精密轴孔配合，既保留了振动方向上的往复摆动自由度，又能在垂直于振动方向上提供足够的结构刚度，避免筛体运行中出现跑偏。设计阶段特意将连杆的摆动行程控制在合理区间，匹配常规振动筛4-8mm的振幅范围，不会因为摆动量过大导致筛体碰撞机架，也不会因为约束过强增加激振器的负载损耗。本体表面做了钝化处理，所有棱边都做了R2以上的圆角过渡，没有卫生死角，方便生产结束后的冲洗清洁，符合食品接触类设备的设计规范。

　　从安装边界尺寸来看，上下安装座的孔位采用标准化的孔距设计，安装板厚度足够承受振动过程中的交变载荷，不会因为长期受载出现安装板变形、螺栓孔拉长的问题。铰接轴的配合间隙控制在0.02-0.05mm之间，既保证摆动过程无卡滞，又不会因为间隙过大产生额外的冲击噪音，实际运行中可以将支撑位置的噪音控制在75分贝以内，优于传统弹簧支撑的噪音表现。和传统的支撑结构相比，这种铰接式振荡单元不需要定期更换弹簧、调整预紧力，安装完成后只需要定期检查铰接轴的润滑情况即可，维护工作量大幅降低。在实际选型匹配时，需要根据筛体的整体重量、激振力大小、振动频率来确定单台筛机配置的支撑单元数量，通常每台筛机对称布置4-6组该类支撑单元，保证各个支撑点的受力均匀，避免单个支撑件过载失效。设计建模过程中，已经对所有铰接位置的运动轨迹做了干涉检查，确保在全振幅摆动范围内，连杆与安装座之间不会出现运动干涉，安装座的螺栓孔预留了足够的螺栓操作空间，现场安装时可以直接使用常规扳手完成紧固作业，不需要特殊的安装工装。
