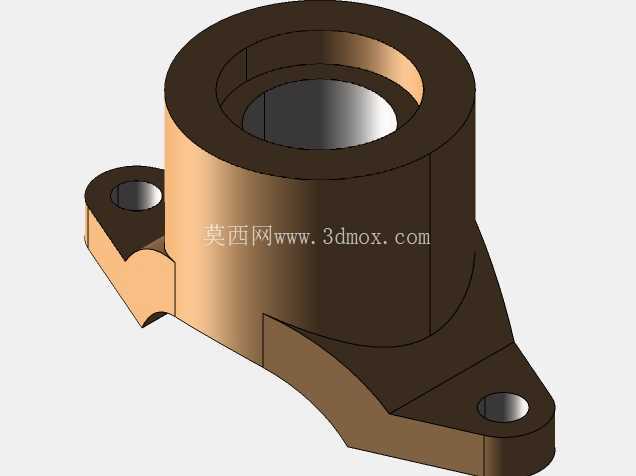

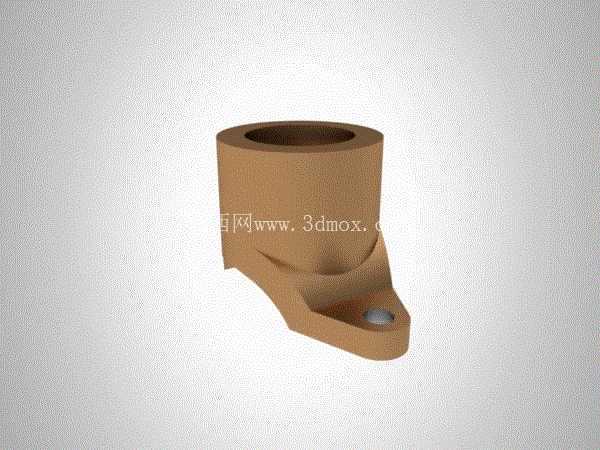

带侧装法兰的筒状支撑连接结构件

　　这类带侧装法兰的筒状支撑连接结构，在轻工自动化输送线、小型液压动力单元的管路排布、台式加工设备的辅助定位模组中都有高频应用，核心作用是为穿设其中的杆类、管类零件提供径向支撑，同时通过侧伸的法兰底座完成与设备安装基面的固定，避免筒状主体在承受径向载荷时出现偏转、窜动问题。从实际使用场景来看，这类零件常被用在需要对细长杆件做中段支撑的位置，比如小型包装设备的导杆导向段、气动系统的管路固定座、实验检测设备的探针支撑座，相比全包裹式的支撑座，这种单侧带安装法兰的结构占用安装空间更小，安装时不需要从杆件端部套入，可在杆件排布完成后直接从侧方卡装固定，后期维护拆卸的效率更高。

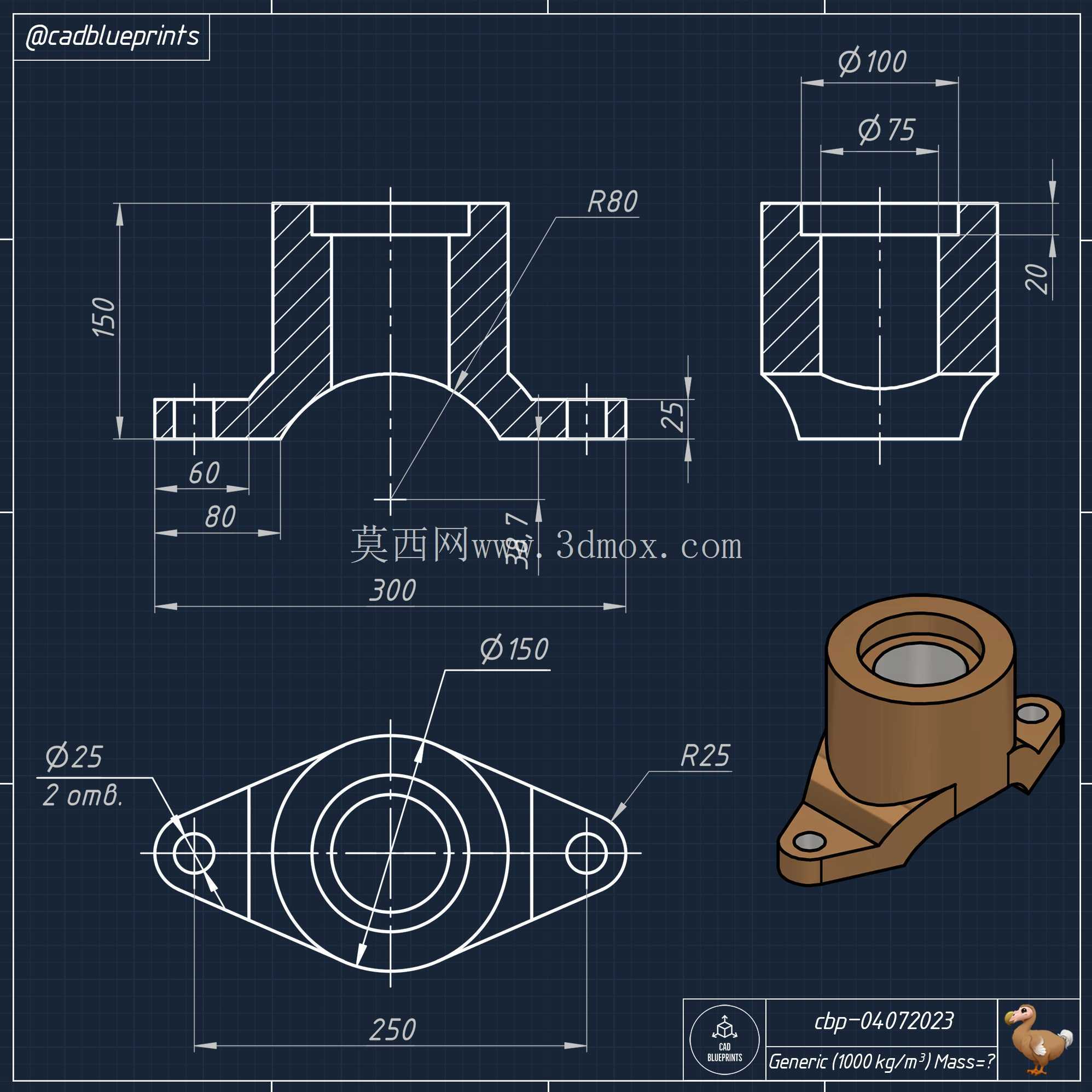

　　设计这类结构时，首先要匹配内部穿设零件的外径公差，筒体内壁的粗糙度要控制在合理区间，既要保证穿设的杆件、管件能顺畅滑动或固定，又要避免间隙过大导致支撑刚性不足，通常内壁与被支撑件的配合间隙会根据使用场景调整，做滑动导向时选间隙配合，做固定支撑时选过渡配合。侧伸的法兰底座与筒体的连接位置做了圆弧过渡处理，不是直角拼接，这是为了降低应力集中系数——在设备运行产生振动时，直角连接处很容易因为交变载荷出现疲劳裂纹，圆弧过渡能把应力分散到更大的接触面上，提升零件的抗疲劳寿命，尤其是在有持续振动的设备上，这个过渡结构的圆角半径不能过小，否则起不到分散应力的作用。法兰底座上预留的安装孔位置，要匹配设备安装基面的螺孔间距，孔位边缘做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出底座表面，保证底座与安装面完全贴合，避免出现安装倾斜导致筒体轴线与基面不垂直的问题，一旦筒体轴线偏斜，穿设在其中的杆件就会出现卡滞、磨损加剧的问题。

　　从安装边界来看，筒体的高度决定了支撑段的接触长度，接触长度过短会导致支撑刚性不足，被支撑件容易出现晃动，接触长度过长则会增加零件整体重量，同时占用更多的轴向安装空间，设计时通常会把筒体的有效支撑长度设置为筒体内径的1.2到1.8倍，兼顾刚性和空间占用需求。法兰底座的外伸长度要保证安装孔的中心与筒体外壁有足够的距离，避免安装时扳手操作空间不足，通常安装孔中心到筒体外壁的距离要大于螺栓公称直径的1.5倍，保证标准扳手能正常完成拧紧操作。筒体上端的开口边缘做了小倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员或者被支撑件的表面，另一方面也能在穿设杆件时起到导向作用，降低装配对位的难度。

　　在材质选择上，这类支撑件如果用在普通无腐蚀的环境中，通常选用铝合金或者工程塑料加工，铝合金材质重量轻、加工性能好，表面做阳极氧化处理后耐磨性能也能满足需求；如果用在有较高载荷或者有腐蚀的环境中，会选用不锈钢材质，提升零件的强度和抗腐蚀能力。加工过程中，要保证筒体的内孔轴线与法兰底座的安装面垂直度，这个形位公差直接影响支撑精度，通常垂直度公差要控制在0.02mm以内，避免安装后被支撑件出现倾斜。另外，筒体与法兰连接的根部位置，加工时要避免出现刀痕残留，刀痕会成为应力集中的起始点，长期受载时容易从刀痕位置出现断裂，所以根部过渡位置通常会做精整处理，保证圆弧面光滑过渡。

　　实际选型应用时，还要考虑零件的承载方向，这类单侧法兰的支撑件，承载方向最好朝向法兰底座的一侧，让法兰的安装螺栓承受剪切力的同时，底座与安装面的贴合面能承受部分压应力，提升整体承载能力，如果承载方向背向法兰一侧，连接根部的弯矩会大幅提升，很容易导致根部断裂。如果应用场景中需要承受较大的径向载荷，还可以在筒体内壁镶嵌铜套或者直线轴承，提升内壁的耐磨性能，延长零件的使用寿命，此时筒体的内孔尺寸要匹配镶嵌衬套的外径，保证衬套安装后不会出现松动转动。
