锅炉管路用截止阀三维结构设计

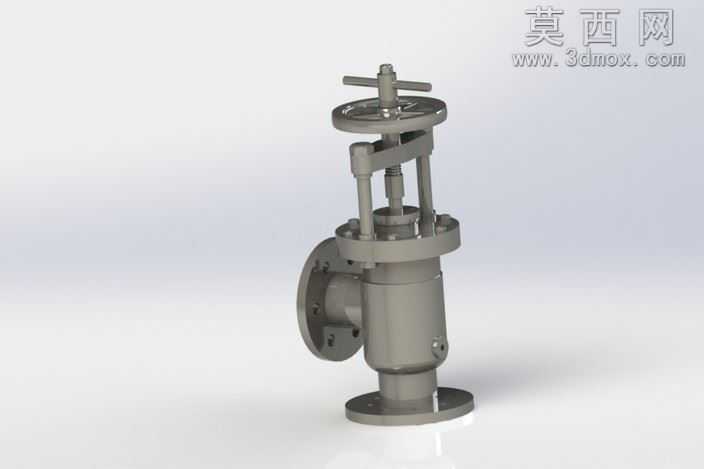

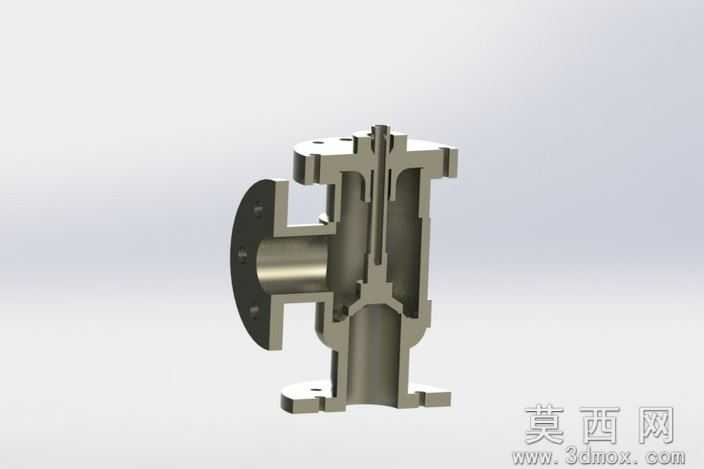

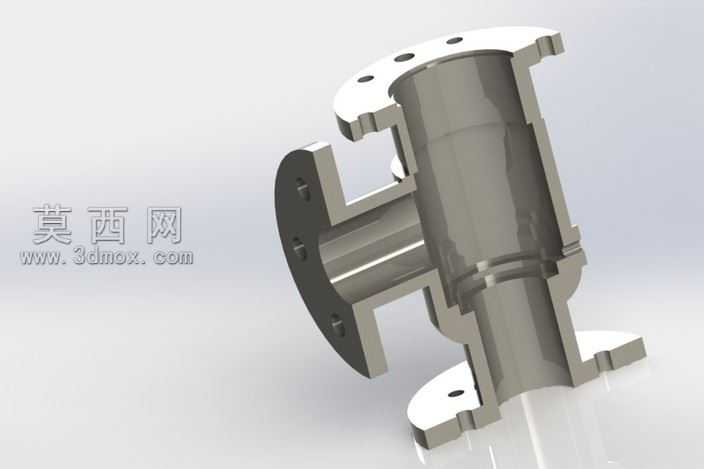

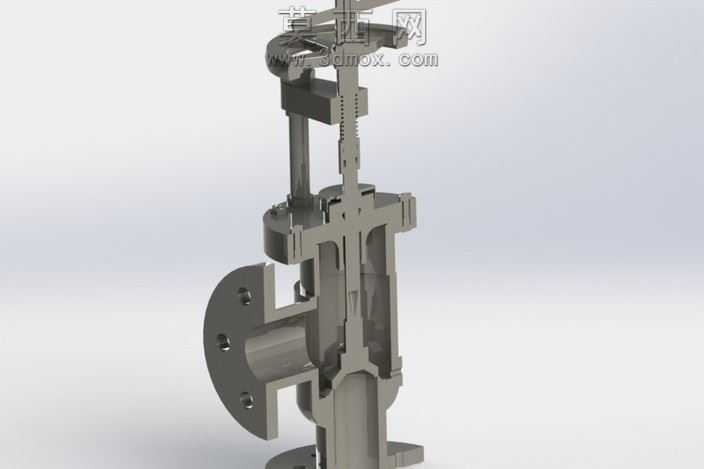

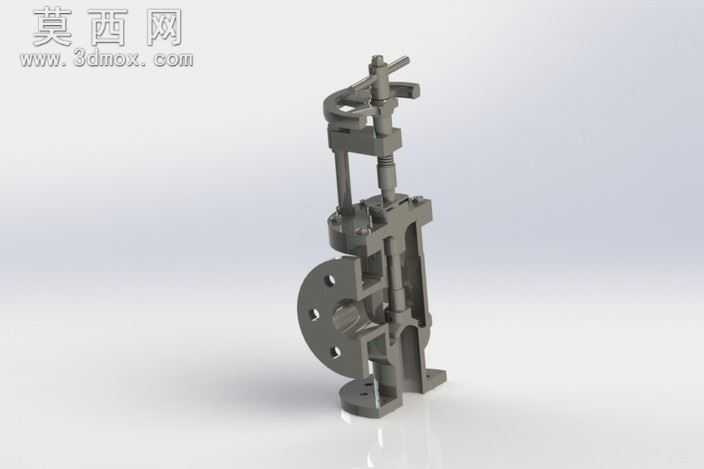

本作品为锅炉管路配套的截止阀三维结构模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对阀门的每一处结构细节都做了精准还原。建模阶段从整体装配基准出发，先搭建阀体的主体轮廓，针对阀体的法兰连接端、介质流道、阀座安装位分别做独立特征构建，通过拉伸、旋转、切除、阵列等基础特征命令完成阀体的基础造型，同时对法兰端的螺栓孔、密封面做了公差适配的结构预留，保证后续虚拟装配时各部件的配合精度符合实际工业生产要求。针对阀杆、启闭件、手轮驱动机构、密封压盖等活动部件，建模时单独构建零件文件后完成总装配，添加了符合实际运动逻辑的配合约束，可直观模拟阀杆升降带动启闭件实现管路通断的动作过程，清晰展示截止阀低进高出的介质流向设计逻辑。渲染阶段采用金属材质为主的材质体系，阀体部分赋予铸钢哑光金属材质，还原工业阀门的铸件质感，阀杆、密封紧固件部分赋予抛光不锈钢材质，区分不同部件的加工工艺差异，密封件部分赋予橡胶类哑光深色材质，通过材质差异清晰区分不同功能部件。模型完整还原了锅炉截止阀的密封结构、驱动结构、连接结构，阀瓣与阀座的密封面做了细节刻画，填料函部位的压盖、填料结构完整呈现，法兰连接端的密封槽、螺栓排布完全符合工业阀门的连接标准，手轮驱动部位的阀杆螺母、限位结构也做了完整还原。整个设计围绕锅炉工况的使用需求展开，结构设计兼顾密封可靠性与操作便捷性，三维模型可直接用于结构验证、教学演示、工装设计参考等场景，各零件特征参数可编辑，能够根据实际管路参数调整通径、压力等级等核心尺寸，适配不同规格的锅炉管路配套需求。
