弹簧式单向止回阀三维结构设计

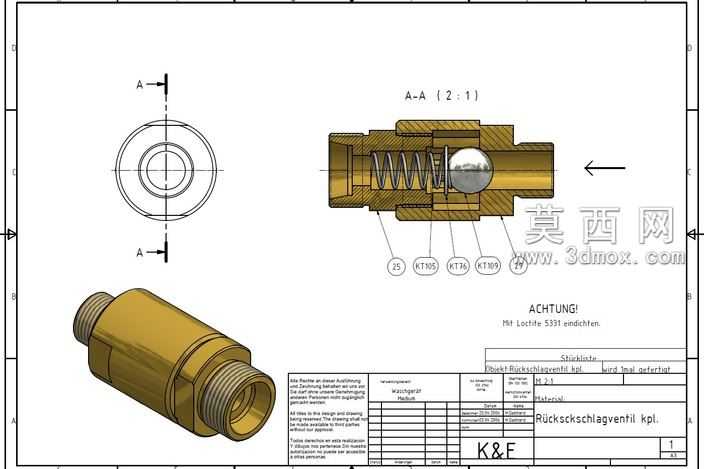

本作品为弹簧式单向止回阀的三维参数化设计模型，建模过程严格遵循机械制图规范与阀件设计标准，通过三维建模软件完成全零件的特征化建模与整体装配。建模阶段首先梳理止回阀的核心组成结构，分别构建两端外螺纹连接接头、带内部流道的阀体主体、复位弹簧、密封钢球、限位挡圈等独立零件，每个零件的尺寸均参考常规低压管路止回阀的通用参数设定，螺纹特征采用真实螺旋扫描生成而非贴图模拟，保证结构尺寸的可参考性。装配阶段按照实际装配顺序完成零件配合约束，阀体内部流道做平滑过渡处理，弹簧与钢球、阀座密封面的配合位置精准还原工作状态，通过剖面视图可清晰展示内部组件的相对位置与运动逻辑。材质渲染阶段针对不同零件赋予对应材质属性，阀体与接头采用黄铜材质，调整金属粗糙度与反射参数还原铜件的哑光金属质感，弹簧赋予弹簧钢材质，突出金属弹性件的冷色调金属光泽，密封钢球采用抛光不锈钢材质，模拟高光反射的光滑球面效果，限位挡圈采用镀锌钢材质区分不同金属件的视觉差异。结构设计上采用钢球作为密封启闭件，搭配后置复位弹簧实现单向导通功能，介质正向流动时压力推动钢球压缩弹簧打开流道，介质反向流动时弹簧复位推动钢球贴合阀座密封面切断流道，有效防止管路介质倒流，两端外螺纹结构可直接与同规格管路接头连接，阀体外部设计六角拧转面方便安装时的工具夹持。设计过程中兼顾了结构合理性与工艺可行性，所有零件的壁厚、倒角、退刀槽等细节均做了工艺性处理，避免出现无法加工的尖锐结构与不合理壁厚，同时通过爆炸视图与剖面工程图配合展示，清晰呈现每个零件的装配关系与工作原理，可作为低压流体管路阀件设计、机械原理教学的参考模型，也可用于相关管路系统的装配模拟与干涉检查。
