二维高程调节执行机构结构设计

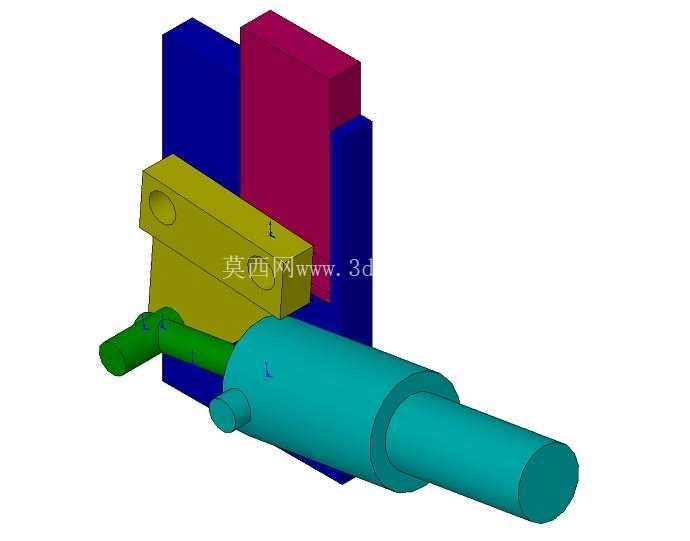

　　在户外地形测绘、工程场地高程标定、小型试验台位姿调整这类需要精准控制竖直方向位移的场景中，这类二维高程调节执行机构是核心的机械执行单元，区别于普通的直线升降模组，它兼顾了竖直方向的导向限位与水平方向的传动输出，能在有限安装空间内完成两个维度的动作配合，适配很多对安装体积有严格限制的便携检测设备、小型工装调整工位。从结构组成来看，整套机构的支撑部分采用两块平行布置的立式立板作为承载基体，两块立板之间预留的间隙刚好容纳滑动座的安装空间，立板的内侧加工有平直的导向接触面，不需要额外加装线性导轨就能为滑动座提供竖直方向的移动导向，这种一体式立板导向的设计大幅减少了零件数量，降低了装配时的同轴度调整难度，适合小批量的工装类设备加工制作。

　　滑动座部分采用块状结构设计，上部开有铰接用的通孔，用来连接外部需要调整高程的负载部件，侧面与立板导向面贴合的位置做了减摩处理，降低长期往复滑动带来的磨损，滑动座的下部与横向布置的传动筒组件相连，传动筒采用阶梯轴式的外轮廓设计，一端伸出的细轴段作为动力输入接口，可以连接手动调节旋钮或者小型驱动电机，将旋转运动转化为滑动座的竖直方向位移，传动筒内部集成了螺旋传动副，传动比经过匹配设计，单圈转动对应的高程调节量控制在0.2毫米到0.5毫米区间，既能保证微调时的精度，也不会让大行程调整耗费过多操作时间。

　　安装边界方面，整套机构的横向最大尺寸不超过传动筒的总长度，也就是从传动筒最外端到立板外侧的距离，竖直方向的有效行程由立板的高度决定，立板底部预留了两个安装固定孔，可以直接通过螺栓固定在设备基座或者安装平台上，不需要额外设计转接法兰，安装时只需要保证两块立板的导向面平行度误差在0.05毫米以内，就能避免滑动座移动时出现卡滞问题。实际应用中，这类机构常被集成在便携高程测量装置的探头调整部分，用来在测量前校准探头的初始高度，也会用在小型物料分拣设备的挡料板高度调整工位，根据不同规格物料的高度快速调整挡料位置，相比电动升降柱，它的结构更简单，维护成本更低，不需要复杂的控制电路就能实现精准的高程调节，在无供电的野外作业场景下也能通过手动旋钮完成调整操作。

　　设计过程中需要重点关注滑动座与立板之间的配合间隙，间隙过大会导致调整时出现晃动，影响高程定位的精度，间隙过小则会增大滑动阻力，甚至在温度变化出现热胀冷缩时发生卡滞，通常配合间隙控制在0.02毫米到0.03毫米之间比较合适；另外传动筒与滑动座的连接部位要设置轴向限位结构，避免传动过程中传动筒出现轴向窜动，导致高程读数出现误差，传动筒的外露轴段要做防锈处理，适配户外潮湿多尘的使用环境，立板的边角位置做倒钝处理，避免装配和使用过程中划伤操作人员。整套机构没有采用复杂的标准件组合，大部分零件都可以通过常规的铣削、车削工艺加工完成，加工门槛低，普通的机械加工车间就能完成全部零件的制作，装配时不需要专用工装，按照装配顺序依次将立板固定在基座上，装入滑动座后再穿入传动筒组件，最后调整好配合间隙拧紧紧固螺钉即可完成装配，后期维护时只需要定期在导向接触面和传动副位置添加润滑脂，就能保证长期使用的顺畅性。
