塑料课程用带剖面结构的基座类零件

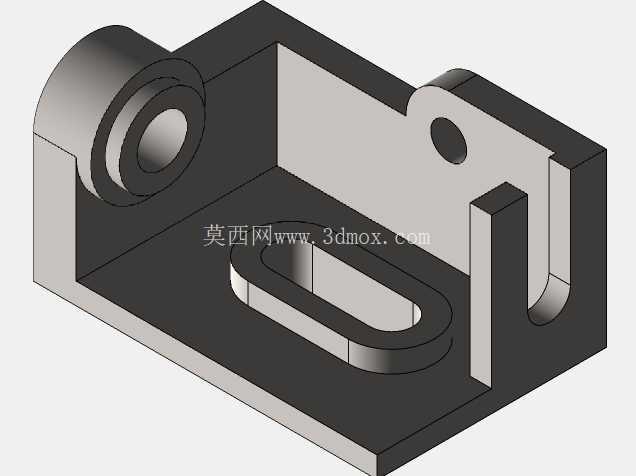

　　日常做塑料件结构设计练习时，这类带集成安装位的基座零件是很典型的训练载体，很多小型电控模块、传感单元的安装固定都会用到类似结构，不用额外做复杂的装配支架，单个零件就能同时满足主体容纳、外接定位、走线避让的多重需求。从结构细节来看，左侧的同轴凸台是做旋转轴铰接位用的，内孔预留了标准轴销的配合公差，凸台根部做了圆角过渡，避免注塑成型时出现应力集中导致的开裂，也能减少装配时轴销插入的卡滞问题。中间的长圆形沉槽是走线或者嵌装小型导电片的位置，槽深和槽宽的比例控制在塑料件成型的合理区间，不会出现壁厚不均导致的缩痕，槽的边缘做了小倒角，方便嵌件压装的时候顺利导入，不会刮伤嵌件表面的镀层。

　　右侧的立式挡边和顶部的小圆孔是配合卡扣或者螺丝做外接固定的，挡边的高度刚好和配套模块的侧边高度匹配，装配后能限制模块的横向窜动，顶部的通孔位置做了沉台，螺丝锁附后头部不会突出零件表面，避免和周边其他零件产生干涉。设计这类零件的时候，首先要确认安装边界，整个零件的外轮廓要适配安装腔体的内部尺寸，所有突出结构比如左侧的凸台、右侧的立式挡边，都不能超出安装位的预留空间，不然装配时会出现卡壳。做特征建模的时候，先做主体的基座拉伸，把整体的壁厚控制在均匀的2mm左右，这是普通ABS塑料成型的常用壁厚，不会出现填充不足或者冷却变形的问题。

　　然后做左侧的旋转凸台，旋转轮廓要和主体拉伸的端面完全贴合，避免出现零厚度的几何错误，后续导出工程图的时候也不会出现剖面线断裂的问题。中间的长圆形沉槽用拉伸切除做，切除深度要保证槽底的剩余壁厚和主体壁厚一致，防止成型时表面出现缩印。右侧的立式挡边和主体是一体拉伸出来的，保证连接强度，顶部的安装孔用简单的拉伸切除即可，孔的边缘做0.2mm的倒角，去除毛刺。这个零件特意做了基于草图曲线的剖面视图表达，就是为了在工程图里清晰展示内部的槽深、凸台的内孔深度、壁厚的均匀性，不用做多个局部剖视图就能把所有内部尺寸表达清楚，加工方拿到图纸一眼就能看懂各个位置的结构要求，减少沟通成本。

　　实际应用的时候，这类基座一般用在小型电源模块的内部，用来固定小型的磁环或者接线端子，左侧的铰接位可以用来翻盖式的防护盖，方便后期检修的时候不用完全拆开整个模块，掀开盖子就能操作内部的接线。中间的长槽可以嵌入绝缘的隔片，把不同极性的接线端子隔开，避免出现短路风险。右侧的安装孔可以直接用自攻螺丝锁在模块的外壳上，装配效率很高，不需要额外的螺母嵌件，适合小批量的课程试制或者样机打样。做结构校验的时候，要注意各个特征的拔模角度，外表面做1度的拔模，内表面做1.5度的拔模，因为塑料件冷却的时候会包紧模具型芯，内表面的拔模角度稍大一点能方便脱模，不会顶伤零件表面。所有的转角位置都做了R0.5以上的圆角，既符合塑料成型的工艺要求，也能避免零件在受振动的时候出现应力集中断裂的问题，毕竟电源类的设备有时候会用在有轻微振动的工况下，结构强度的冗余还是要留够。
