电源变压器配套安装固定基座结构

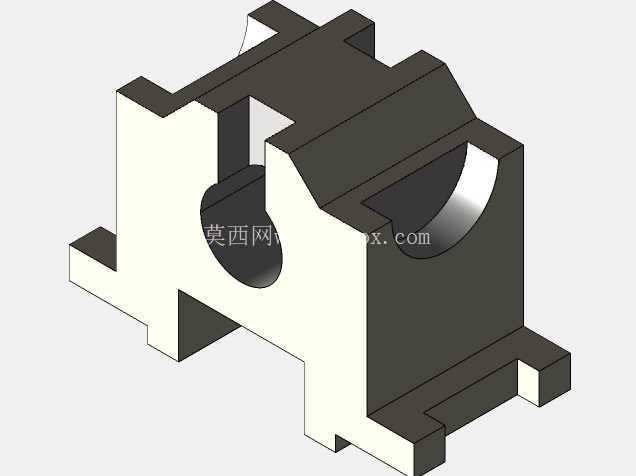

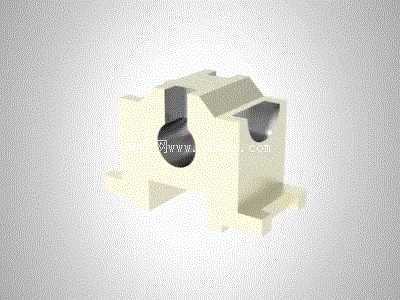

　　在低压配电、小型工控设备的电源回路搭建场景中，这类配套安装基座是电源变压器实现可靠固定的核心结构件，日常多适配功率在数十伏安级的小型干式电源变压器，常见于民用小家电控制板、小型工控端子台、教学实验电工台这类对安装空间有紧凑要求的场景中。从实际使用逻辑来看，这个基座的核心作用是承接变压器铁芯与绕组的整体重量，同时将变压器与安装底板之间留出足够的安全爬电距离，避免绕组引线与金属安装板直接接触引发绝缘击穿风险，基座上预留的弧形嵌合槽刚好匹配变压器铁芯的圆弧外轮廓，安装时不需要额外做定位治具，直接将变压器主体卡入槽位即可完成初步定位，后续通过侧边的紧固孔穿入螺丝就能完成完全固定，能大幅减少现场装配的对位时间。

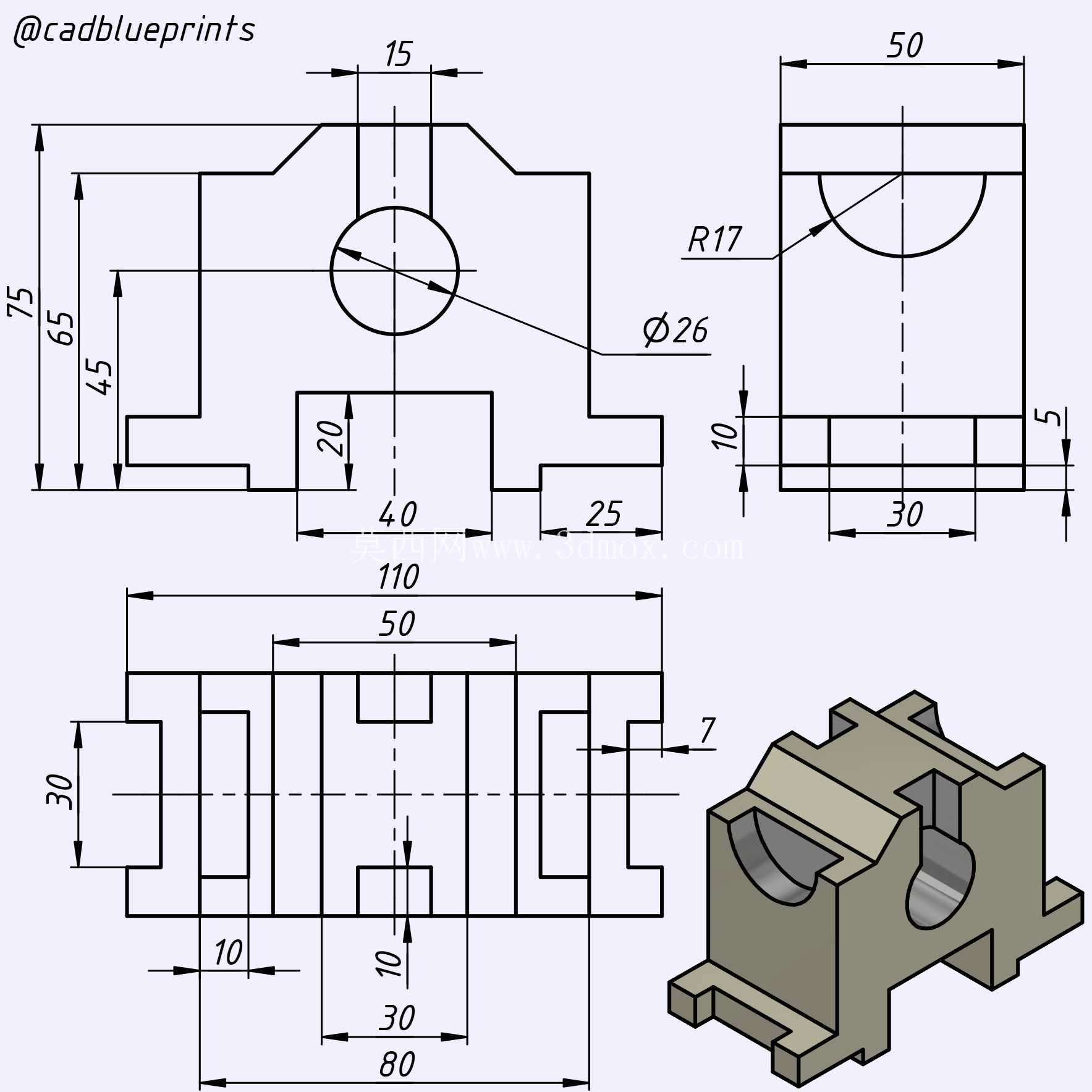

　　设计层面上，整个基座采用对称式的受力结构，底部的两个延伸支脚是主要的承载接触面，支脚的平面度公差控制在0.1mm以内，保证安装后不会出现翘边导致的变压器受力倾斜，中间的半圆避让槽一方面是为了匹配变压器的圆形出线端，给低压侧引线留出足够的弯折空间，避免引线被基座棱边割破绝缘层，另一方面也能减少基座本身的材料用量，在不降低结构强度的前提下控制整体重量。从安装边界来看，基座的整体宽度适配常规DIN导轨安装的相邻元件间距，不会出现安装后遮挡旁边断路器或接线端子的情况，支脚上的安装孔位间距符合通用电工安装板的预留孔标准，不需要在现场重新打孔就能直接固定，基座的整体高度控制在30mm以内，安装后变压器顶部距离设备上盖的剩余空间能满足常规的散热对流要求，不会因为空间密闭导致变压器工作时温升超标。

　　结构细节上，基座侧边的凸起挡边刚好卡在变压器铁芯的侧方，能承受设备运输过程中产生的横向冲击力，避免变压器在基座上出现横向滑移导致引线扯断，挡边的高度没有超过变压器绕组的最低位置，不会干涉绕组的外层绝缘包裹层，也不会影响变压器工作时的自然散热气流。在实际建模过程中，这类结构需要重点关注嵌合槽的尺寸公差，槽的内径要比变压器铁芯的外径大0.2-0.3mm，既不能过松导致安装后晃动，也不能过紧导致装配时无法顺利卡入，同时所有的棱边都做了R0.5的圆角处理，避免安装过程中锋利的边角割伤操作人员的手，也防止划破变压器的绝缘胶带。

　　这类基座的材质一般选用阻燃ABS或者电木材质，本身具备良好的绝缘性能，在变压器出现短时过载温升的情况下也不会出现融化或者变形的情况，能长期在-20℃到80℃的工作环境下保持结构稳定性，不会因为长期受力出现蠕变导致固定松动。从设备维护的角度来看，这种一体式的基座结构没有多余的活动部件，日常不需要做额外的维护保养，只要在设备定期检修时检查固定螺丝是否出现松动即可，拆卸更换变压器时只需要松开侧边的紧固螺丝就能直接将变压器从基座上取下，不需要完全拆除基座本身，能大幅缩短现场维护的时间。在批量装配场景中，这种结构的基座可以适配同系列不同功率等级的多款变压器，只需要调整嵌合槽的深度就能匹配不同高度的铁芯规格，不需要重新开模制作全新的基座，能有效降低生产环节的物料种类，减少仓储管理的成本。
