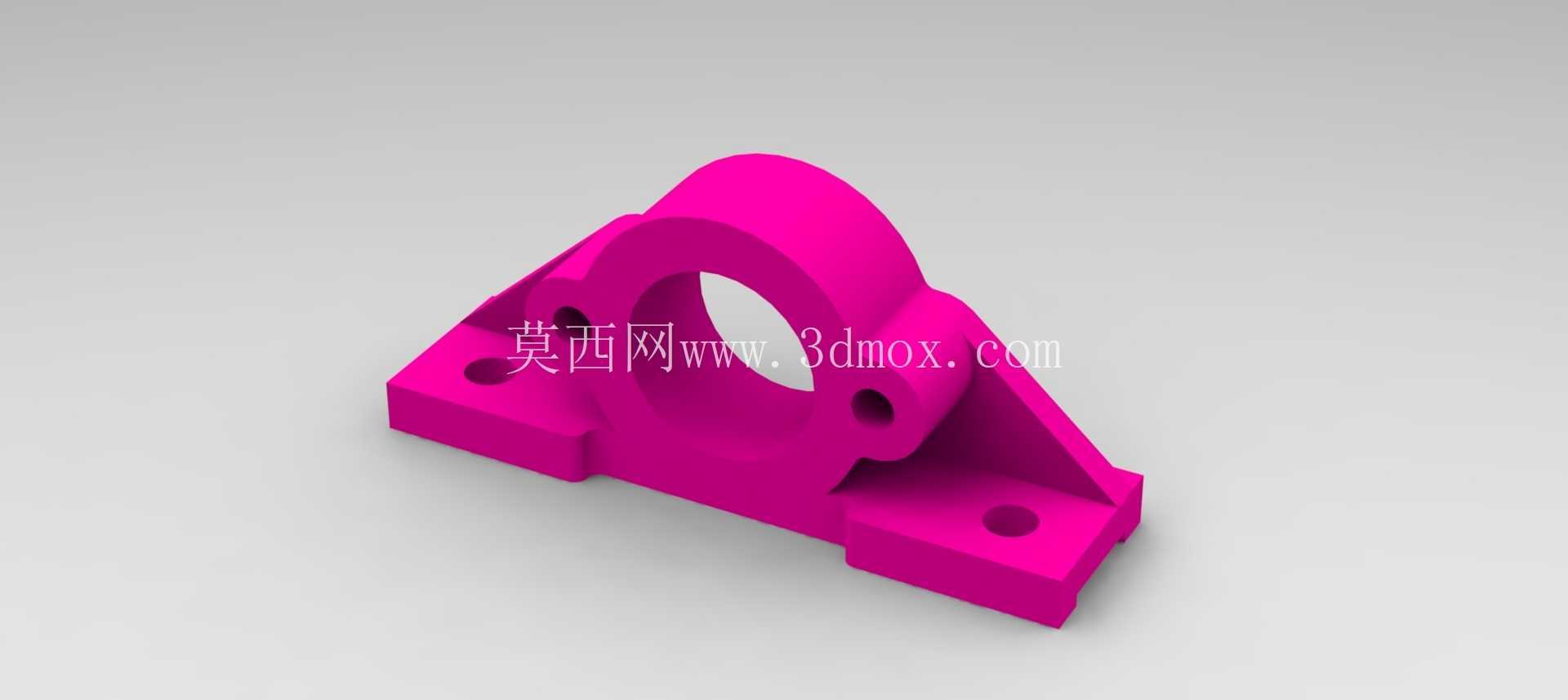

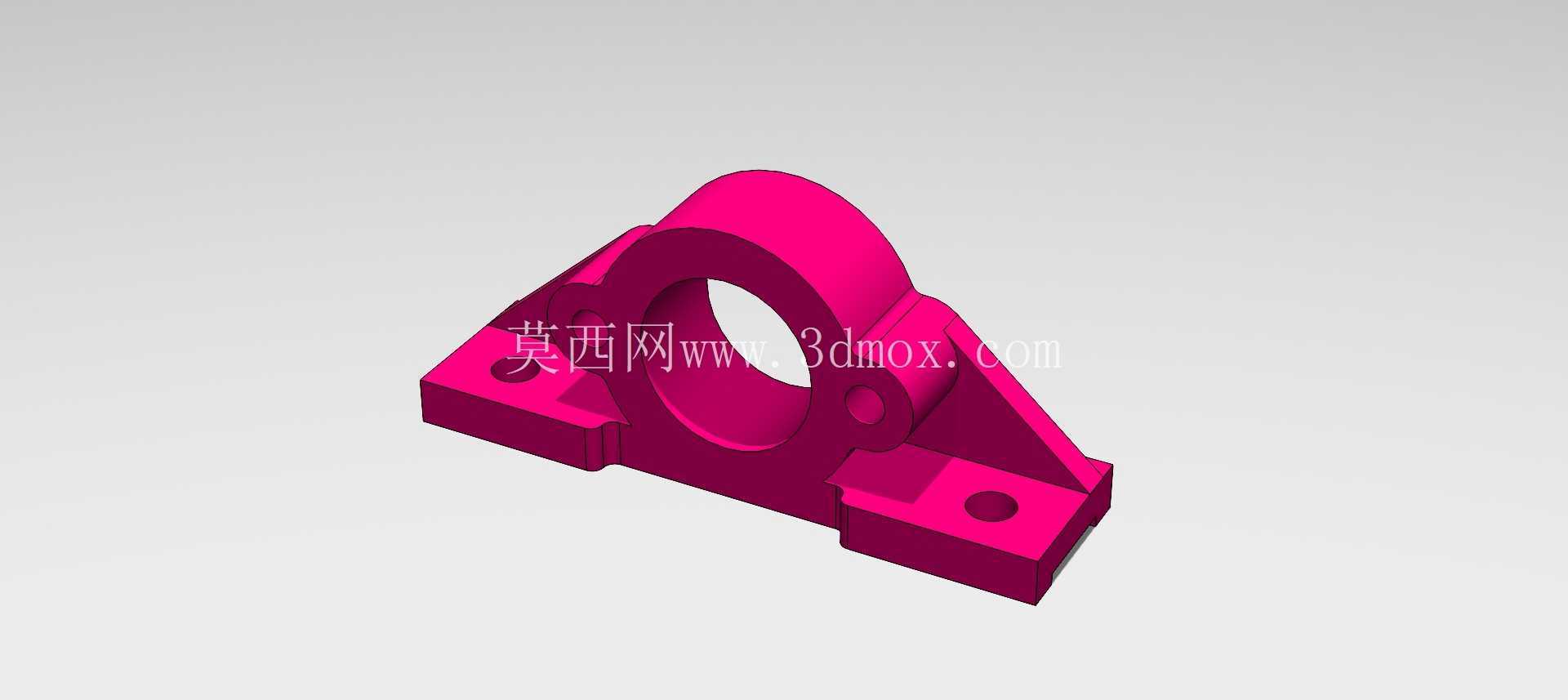

带安装底座的轴承支撑座结构设计

　　在各类轻工输送设备、小型自动化装配线以及非标工装夹具的传动系统中，这类带一体式安装底座的轴承支撑座是极为常见的传动支撑部件，核心作用是为旋转轴提供稳定的径向与轴向支撑，约束轴系的运行自由度，避免转轴在运转过程中出现径向跳动、轴向窜动超差的问题，保障传动环节的同轴度与运行稳定性。

　　从实际应用场景来看，这类支撑座多用于转速不超过1500rpm、载荷中等的传动工位，比如小型皮带输送机的从动辊端支撑、自动化生产线的同步带轮轴固定、工装夹具的旋转定位轴支撑等场景，相比分体式轴承座，一体式铸造成型的结构省去了多部件拼接的装配误差累积，安装时仅需通过底座上的两个安装孔完成与设备机架的固定，即可快速完成轴系的定位，大幅降低现场装配的调校工作量。

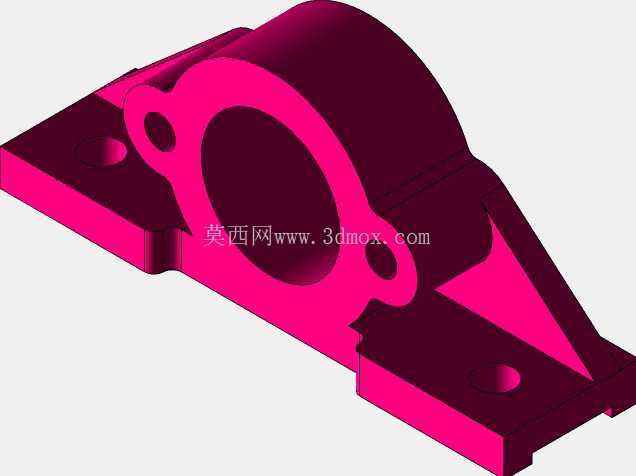

　　设计这类支撑座时，首先要匹配对应安装轴承的外圈尺寸，中间的轴承安装孔需严格按照所选轴承的外径公差带加工，通常选用H7级公差保证轴承外圈的过渡配合，既避免过盈量过大导致轴承安装后内圈变形卡滞，也防止间隙过大造成轴承外圈在孔内跑圈磨损。两侧的加强筋结构是设计中的关键考量，支撑座在承受轴系径向载荷时，轴承孔与底座连接的根部是应力集中最明显的区域，通过在轴承孔两侧布置三角形加强筋，可将轴承孔承受的径向载荷均匀传导至整个安装底座平面，大幅降低根部的应力峰值，避免长期受载后出现根部开裂的问题。

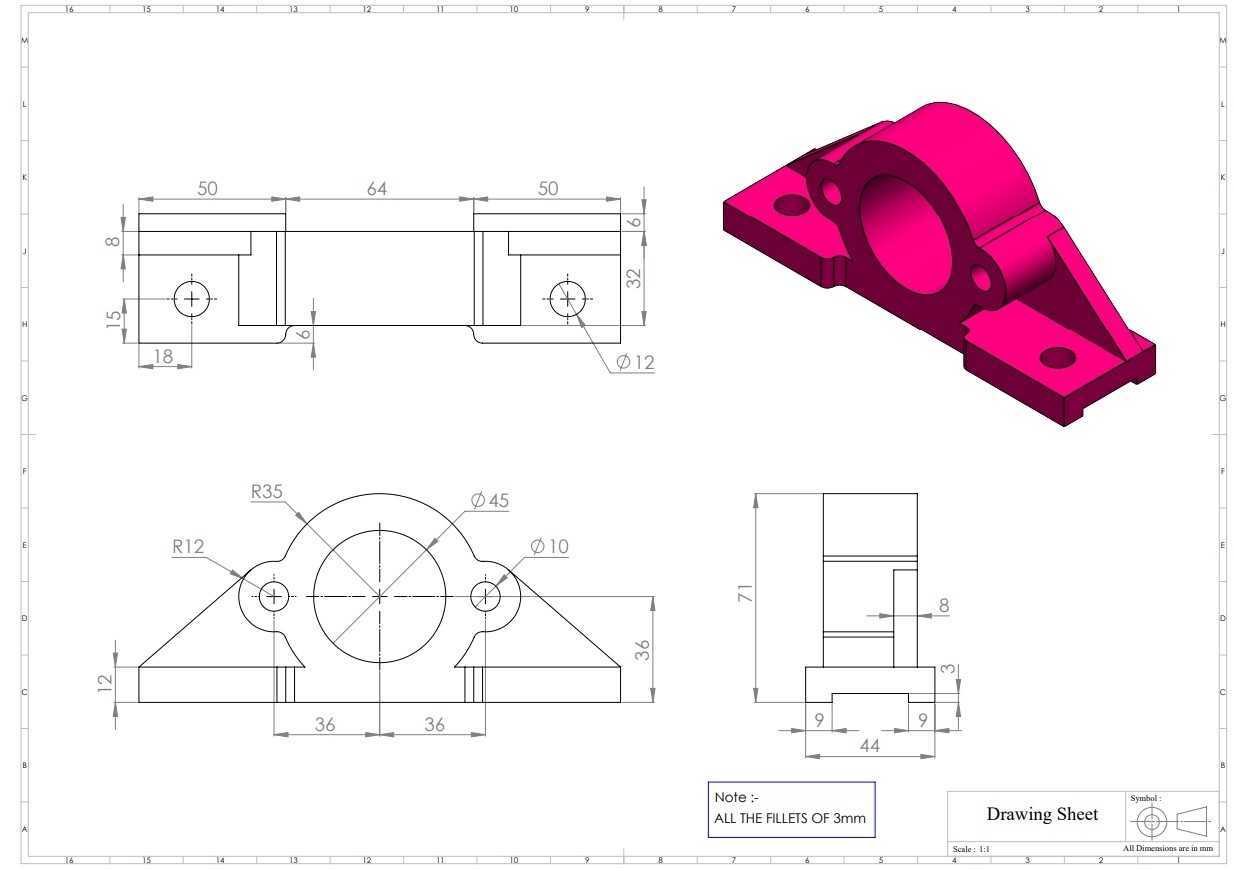

　　安装边界方面，底座的两个安装孔为沉孔设计，适配M6规格的内六角圆柱头螺栓，沉孔深度需保证螺栓安装后头部不高出底座平面，避免与其他运动部件产生干涉；两个安装孔的中心距需结合常用的铝型材机架安装槽间距设定，保证可以直接适配40系列工业铝型材的安装槽位，无需额外加工转接板。轴承孔的中心高是核心安装尺寸，需匹配对应传动副的中心高要求，比如搭配同步带传动时，中心高误差需控制在±0.1mm以内，避免同步带出现偏磨、张紧力不均的问题。

　　结构细节上，轴承孔侧面的螺纹孔用于安装轴承端盖或者紧定螺钉，实现轴承外圈的轴向定位，防止轴系运转过程中轴承外圈出现轴向窜动；底座的底面设计为全平面结构，安装时与机架支撑面完全贴合，保证支撑的刚性，避免因贴合面存在间隙导致支撑座受载后出现倾斜。整体结构采用对称式设计，既可以降低铸造或者3D打印过程中的变形概率，也能保证左右方向的载荷承载能力一致，无需区分安装方向，提升现场装配的容错率。

　　从实际使用的角度出发，这类一体式支撑座相比标准铸铁轴承座，结构更紧凑，重量更轻，在载荷不大的非标设备场景中，既可以满足支撑刚性要求，也能减少设备整体的重量与安装空间占用。设计过程中还需考虑安装孔与轴承孔的位置度要求，两个安装孔的连线需与轴承孔的轴线保持平行，位置度公差控制在0.05mm以内，避免螺栓锁紧后支撑座出现歪斜，导致轴系同轴度超差，运转时出现异响、轴承过早磨损的问题。轴承孔的端面需与孔轴线保持垂直，垂直度公差控制在0.02mm以内，保证安装端盖后端面贴合均匀，不会出现端盖压偏轴承外圈的情况。

　　在不同的应用场景中，这类支撑座的材质选择也有区别，常规工况下采用HT200灰铸铁铸造即可满足减震与刚性要求，在有轻量化需求的设备中可以选用6061铝合金加工，在腐蚀性环境中使用则可以选用尼龙或者PET工程塑料通过3D打印制作，适配不同的使用环境需求。
