外六角侧孔油路连接阀块结构设计

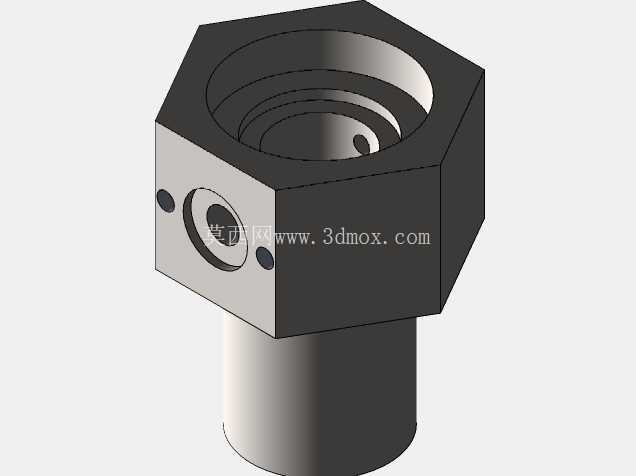

　　该结构件属于液压系统油路连接类通用五金配件，主要应用在小型液压站、实验台流体回路、紧凑型气动控制单元的管路转接场景中，承担油路分流、流向转接、外接测压接头的核心作用，在空间受限的阀组集成区域，这类带侧通接口的六角阀体可以大幅减少管路弯折次数，降低流体沿程阻力，同时兼顾安装锁紧的操作便利性。从实际使用场景来看，这类接头常被布置在阀块安装面的边角位置，上端内孔对接主油路进油通道，下方柱体插入安装基板的定位孔内完成径向定位，侧面两个对称的小孔可外接测压软管或者微型泄油管路，不需要额外加装过渡接头就能实现多通路并联，在小型实验台的流体回路搭建中，这种集成式结构能减少至少三个外接转接头的使用，降低管路泄漏点的数量。

　　设计过程中优先考虑了安装操作的便利性，上部采用外六角结构，对应标准开口扳手的尺寸公差，安装时不需要定制专用工装，用常规呆扳手就能完成锁紧操作，六角的对边尺寸按照常用液压接头的安装空间预留，相邻阀件的中心距只要大于六角对边尺寸2mm以上，就不会出现扳手干涉的问题，不需要额外放大安装板的布局空间。下部的圆柱定位段采用间隙配合公差，和安装基板的安装孔配合时，单边间隙控制在0.02mm到0.05mm之间，既可以保证插入时的顺畅度，也能避免安装后出现径向晃动，柱体长度根据常见安装板的厚度设计，插入后下端不会超出安装板背面，不会和板后布置的其他管路产生干涉。

　　内部的阶梯孔结构按照流体通径要求设计，不同直径的台阶分别对应密封槽安装位、管路插接位、通流段，密封槽的位置距离上端面的尺寸经过校核，安装O型圈后，上端面和对接阀块贴合时，密封圈的压缩量控制在18%到22%之间，既可以保证静密封的可靠性，也不会因为压缩量过大导致密封圈过早老化失效。侧面的两个小孔采用对称布局，孔的轴线和主内孔的轴线垂直相交，相贯线位置做了圆角过渡处理，避免流体在转向时出现紊流、气蚀的问题，孔口位置做了倒角，方便外接管路的快速插接，倒角角度按照标准管路接头的导入角度设计，不需要额外修磨就能完成管路装配。建模过程中，主体结构通过旋转特征完成基础外形的构建，先绘制包含内部阶梯孔、外部柱体、六角下端过渡段的截面轮廓，绕中心轴线旋转360度得到基础胚体，之后通过拉伸切除特征加工出上部的六角外形，切除时严格控制六角的对边尺寸和对角尺寸的公差，保证和标准扳手的匹配度。侧面的两个小孔通过孔向导功能生成，孔的深度、直径、孔口倒角都按照标准接头的安装尺寸设定，孔和主内孔的相贯位置通过圆角特征做平滑过渡，所有锐边位置都做了0.2mm的圆角处理，避免安装操作时划伤操作人员，也能减少应力集中导致的阀体开裂风险。

　　从安装边界来看，该阀体的最大外轮廓是上部的六角结构，安装时需要预留的扳手操作空间为六角对边尺寸向外延伸15mm的环形区域，下方柱体的安装孔需要保证深度大于柱体长度3mm以上，避免柱体底部顶到安装孔底面导致上端面密封不严。侧面接口的外接管路折弯半径需要大于管路直径的3倍，避免管路折弯处出现通径缩小的问题，影响流体流量。在实际选型使用时，需要根据系统的工作压力匹配对应材质的毛坯，低压气动回路可以选用铝合金材质降低整体重量，中高压液压回路需要选用碳钢或者不锈钢材质，保证结构强度满足压力冲击的要求，内部流道的表面粗糙度需要控制在Ra1.6以下，减少流体流动时的阻力，也能避免杂质在流道内壁残留造成油路堵塞。
