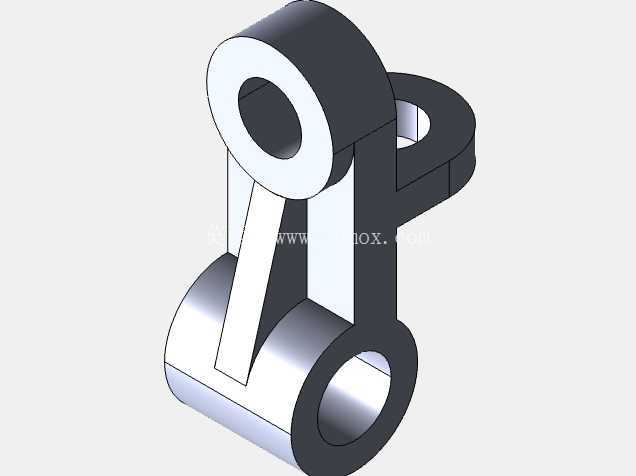

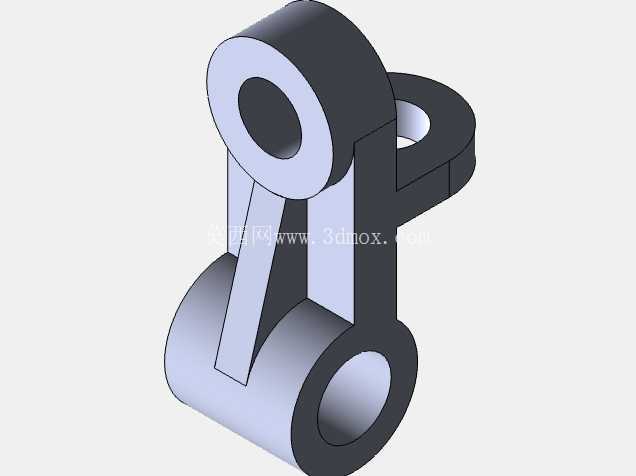

双环连接支撑机械结构练习构件

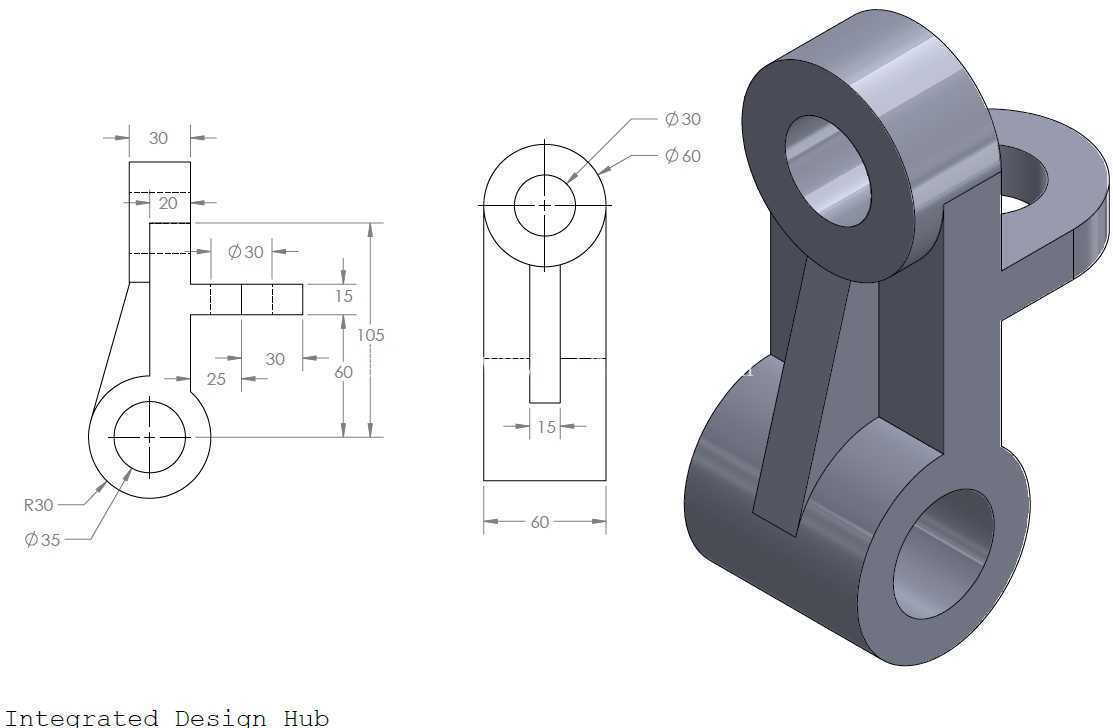

　　这类双环带肋支撑结构，在轻工输送设备、小型工装夹具的铰接点位应用十分普遍，日常做结构设计时经常会碰到类似的连接需求——两个需要保持固定中心距的铰接回转副，中间既要保证足够的连接刚度，又要控制整体重量、避免应力集中，很多新手建模时容易忽略结构受力的实际传递路径，要么把连接筋做的过薄导致受载后变形，要么整体做的过于笨重浪费材料。从结构本身来看，上下两个同轴度要求较高的铰接环，上端环外径60mm、内孔直径30mm，下端环外径35mm、圆角过渡R30，两环的中心距在垂直方向为105mm，水平方向存在30mm的偏心距，这个偏心设计是为了适配安装空间的错位需求，很多设备的机架安装面和活动部件的回转中心并不在同一垂直面上，这类偏心支撑件就能省去额外的转接座，减少装配累积误差。

　　中间的连接筋采用斜置布局，筋厚15mm，并非垂直连接两个环体，而是顺着两个环的受力切线方向布置，这样的设计能让铰接副传递的径向力直接顺着筋板传导，避免在连接根部出现弯矩集中，要是做成直连的直板结构，在频繁往复摆动的工况下，根部很容易出现疲劳裂纹。尺寸边界上，整个构件的总宽度控制在60mm以内，上端环的端面突出连接筋20mm，下端环的端面和筋板端面齐平，安装时上端环可以穿过机架的安装孔做轴向定位，下端环直接和活动摆臂配合，不需要额外加装轴向定位套，能减少装配零件数量。

　　实际建模过程中，要先确定两个铰接环的中心坐标，先绘制两个环的截面轮廓做拉伸，再绘制连接筋的引导线，注意筋板和两个环的衔接处要做圆角过渡，不能直接直角相接，直角位置的应力集中系数能达到平滑过渡的3倍以上，长期受交变载荷很容易断裂。另外两个环的内孔要保证圆柱度，因为铰接位置会配套销轴做回转运动，内孔如果出现锥度或者圆度超差，会导致销轴转动卡滞，磨损速度加快，设计时通常会给内孔预留0.1-0.2mm的配合间隙，根据实际工况的载荷大小调整，轻载手动操作的机构间隙可以稍大，重载频繁动作的机构要适当减小间隙，同时配合面做表面硬化处理提升耐磨性。

　　这类结构虽然看起来简单，却是机械结构设计里最基础的铰接连接单元，很多复杂的连杆机构、支撑摆臂都是从这类基础结构演变而来，掌握这类偏心双环支撑的设计逻辑，后续做更复杂的传动连接结构时，就能快速判断受力路径，合理布置筋板位置，平衡刚度和重量的需求，避免出现结构冗余或者强度不足的问题。在实际生产加工时，这类零件如果是小批量试制，可以采用整块铝料铣削加工，大批量生产则可以采用铸造成型后再精加工内孔和配合端面，能有效降低生产成本，铸造时要注意筋板位置的拔模斜度，避免脱模时出现缺料或者拉伤。
