带法兰凸缘的空心轴套类练习构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894735
  • 带法兰凸缘的空心轴套类练习构件
  • 带法兰凸缘的空心轴套类练习构件
  • 带法兰凸缘的空心轴套类练习构件

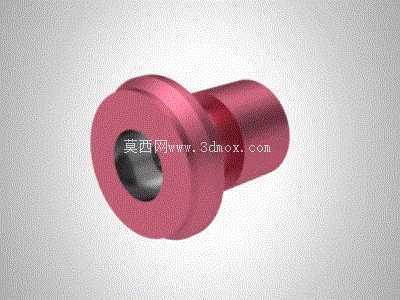

  这类带法兰凸缘的空心轴套构件,在常规机电设备的传动、定位、限位场景中应用十分广泛,日常做结构设计练习时,这类零件是非常典型的轴套类建模训练载体,能覆盖回转类零件建模的大部分基础操作逻辑。从实际设备用途来看,这类构件常作为轴系部件的定位衬套使用,安装在机架安装孔与传动轴之间,一方面为传动轴提供径向支撑的配合面,补偿轴与安装孔之间的尺寸公差,另一方面依靠端部的法兰凸缘实现轴向定位,避免轴系运转过程中出现轴向窜动,部分工况下还能起到隔套、调整装配间隙的作用,在小型传动机构、电控设备内部的传动链路、工装夹具的定位组件中都能见到同结构的零件。从功能特性上看,该构件采用一端大直径法兰凸缘、一端等直径空心轴身的结构,中心为贯通的空心孔,既可以穿过传动轴、走线或者通流体介质,也能有效降低零件自身重量,减少不必要的材料消耗;法兰端的端面为平整的贴合面,安装时可以紧贴机架的安装面,依靠端面承压传递轴向载荷,轴身部分的外圆为光滑圆柱面,与安装孔采用间隙或者过渡配合,装配时可以顺利压入安装位,不会出现卡滞。

  设计这类构件的时候,首先要明确安装边界的约束条件:法兰端的外径要大于安装孔的直径,保证法兰端面能完全贴合在安装面外侧,起到轴向挡边的作用,法兰的厚度需要根据实际承受的轴向载荷计算,避免承压时出现变形;轴身部分的外径要与安装孔的尺寸匹配,配合公差根据使用场景选择,若是需要频繁拆装的检修场景,可选择H7/h6的间隙配合,若是需要固定定位的场景,可选择H7/k6的过渡配合;中心内孔的尺寸要根据穿过的轴径或者介质通径确定,内孔与外圆的同轴度是核心形位公差要求,一般需要控制在0.02mm以内,避免装配后出现轴系偏心、运转卡滞的问题;法兰与轴身衔接的位置需要设计合理的过渡圆角,避免应力集中,尤其是在承受交变载荷的工况下,直角衔接的位置很容易出现应力断裂的问题,圆角半径一般取轴身壁厚的0.2-0.3倍即可,同时要注意圆角不能过大,避免装配时法兰端面无法完全贴合安装面。

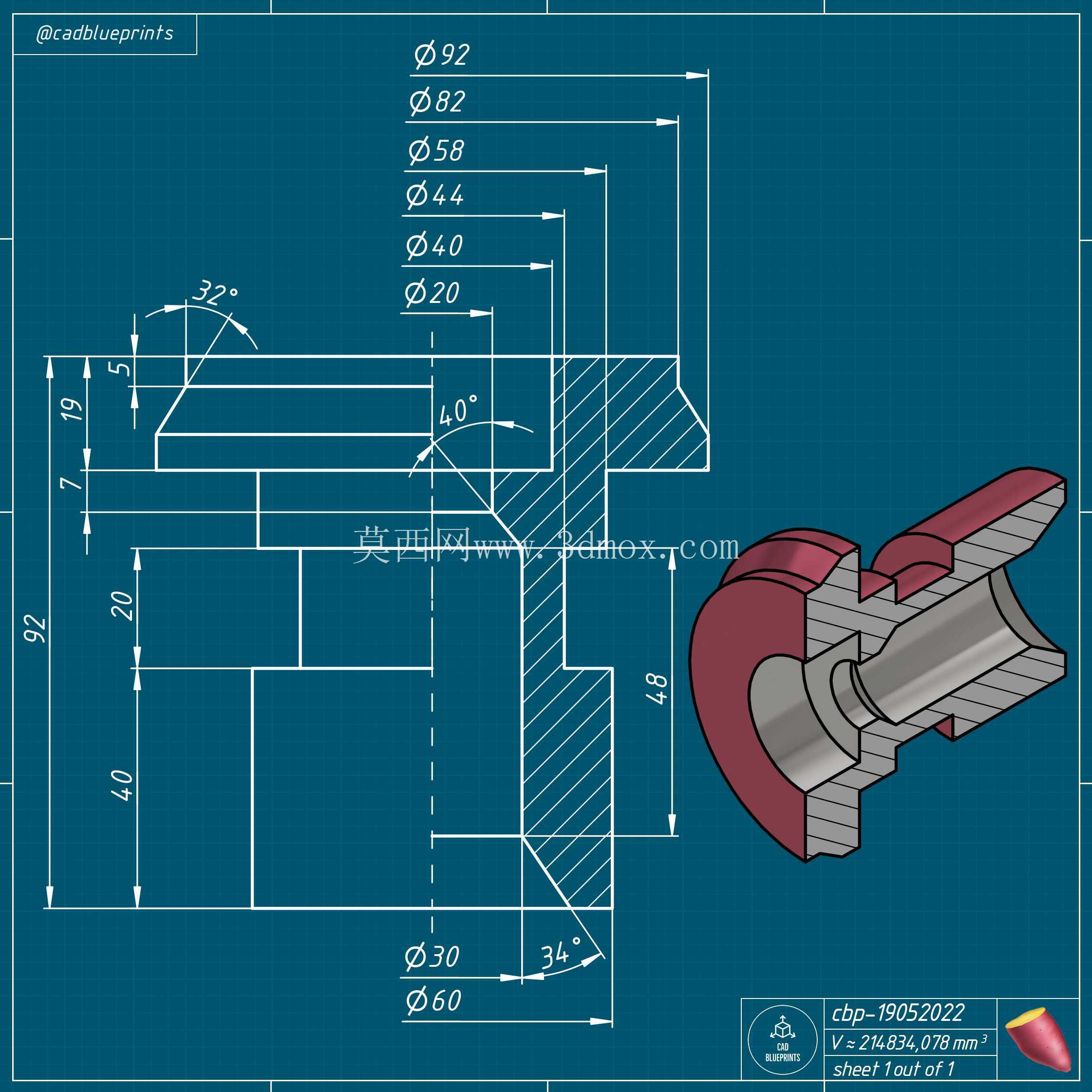

  从外形尺寸的设计逻辑来看,这类零件的尺寸链并不复杂,核心是控制三个方向的尺寸边界:总长度要匹配安装孔的深度,保证轴身插入安装孔后,法兰端面刚好贴合,不会出现轴身过长顶到内部结构、或者过短导致定位失效的问题;法兰端的外径一般比轴身外径大30%-50%,保证有足够的承压面积,同时不会因为法兰过大占用过多的安装空间;中心内孔的壁厚要根据受力情况确定,常规轻载工况下壁厚不小于2mm即可,重载工况下需要适当增加壁厚,或者选用强度更高的材料。

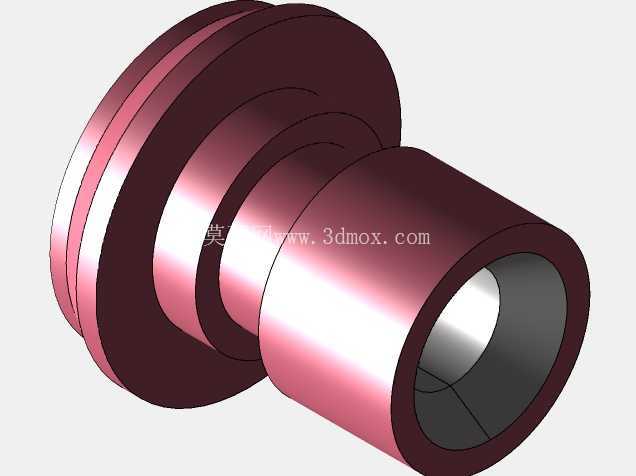

  建模过程中,这类回转类零件优先采用旋转凸台的方式生成基础实体,之后再对衔接圆角、端面倒角等细节进行处理,倒角一般取0.5-1mm的45度倒角,既可以去除加工毛刺,也能在装配时起到导向作用,方便轴身顺利插入安装孔。需要注意的是,这类零件虽然结构简单,但在实际工程应用中是装配链路里非常关键的基础零件,尺寸公差、形位公差的设计合理性直接影响整个轴系的运转精度和使用寿命,做练习的时候不能只关注外形的相似度,更要结合实际安装场景考虑各个尺寸的设计依据,理解每个结构对应的功能作用,才能真正掌握这类基础零件的设计逻辑,为后续复杂结构的设计打下基础。在实际选型应用时,还要考虑零件的使用环境,若是有耐磨需求的场景,可以对轴身外圆做表面淬火处理,提高表面硬度,延长使用寿命;若是有防腐需求,可以做表面氧化或者镀层处理,适应潮湿、有腐蚀介质的使用环境。
