1958年款农用单盘撒播机具三维设计

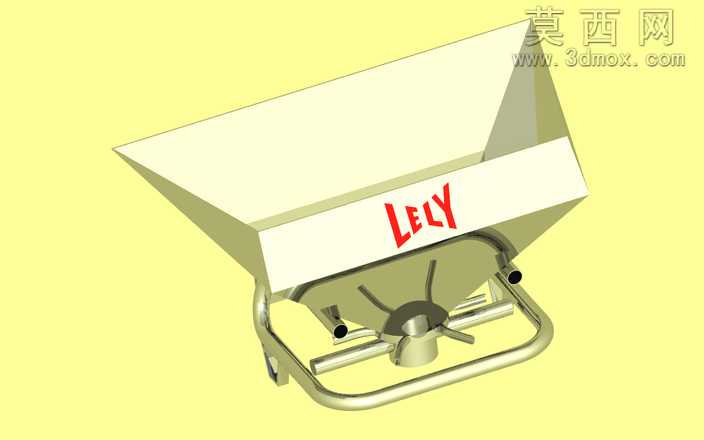

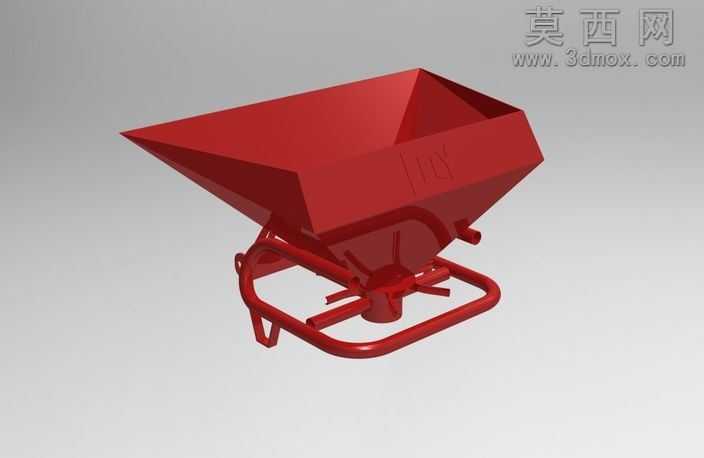

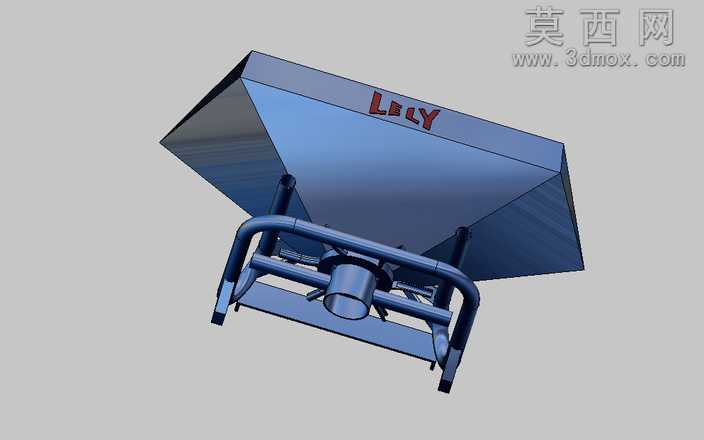

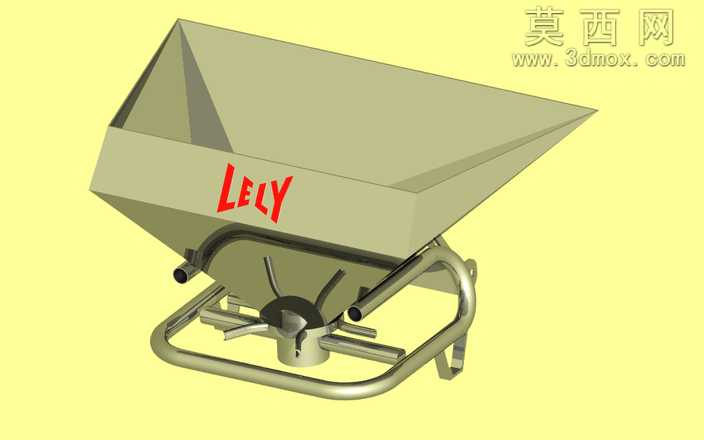

本模型为1958年荷兰农机厂商开发的单盘撒播机具三维建模作品，整体采用SolidWorks完成全参数化结构建模，同步导出STEP/IGES通用格式可适配多数三维工程软件调用。建模阶段严格遵循初代农用撒播设备的实物测绘比例，上部料斗采用棱台形收料结构设计，建模时通过多段放样曲面构建料斗的倾斜导料壁，所有壁面厚度按照早期冲压钣金工艺的参数设置为均匀2mm，料斗边缘做卷边强化结构建模，还原当时农机兼顾轻量化与结构强度的设计思路。下部支撑机架采用圆管弯折成型结构，通过三维软件的焊件模块生成管状框架，精准还原圆管弯折处的圆角过渡、管段间的相贯线焊接结构，底部框架预留与拖拉机挂载点匹配的安装接口，接口处的螺栓孔位、挂载挂耳均按照标准农用三点悬挂尺寸做参数化建模，可直接用于挂载结构的匹配验证。撒播核心的单盘离心撒播机构位于料斗正下方，建模时还原了料斗出口的流量调节挡板结构，挡板的转动轴、调节手柄、定位卡槽均做可动结构的装配约束，可模拟出料口开度调节的动作逻辑；下方撒播盘的径向导料叶片采用等角度阵列建模，叶片的倾斜角度按照初代离心撒播的最优抛射角度设置，还原物料沿叶片甩出的撒播路径逻辑。渲染阶段采用哑光红工业漆材质覆盖整机金属结构，材质参数添加细微的漆面颗粒质感与轻微做旧效果，匹配上世纪中期农机设备的漆面工艺特征；机架圆管部分添加轻微的金属磨损质感，还原机具长期户外作业的使用痕迹；场景采用中性灰影棚环境，通过三点布光突出料斗的棱面结构与机架的管状线条，渲染角度选取斜45度俯视视角，可完整展示料斗容积、机架结构与核心撒播机构的布局。整个模型装配过程严格按照实际生产的装配逻辑添加配合约束，料斗与机架的连接螺栓、调节机构的转动副均设置正确的配合关系，无干涉错面问题，可用于农用撒播设备的结构演进研究、老式农机的数字化复原展示，也可作为农机设计课程的参考案例使用。
