液压管加工用弯管折弯机SolidWorks模型

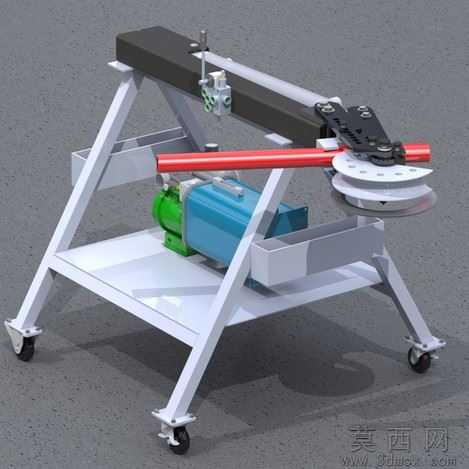

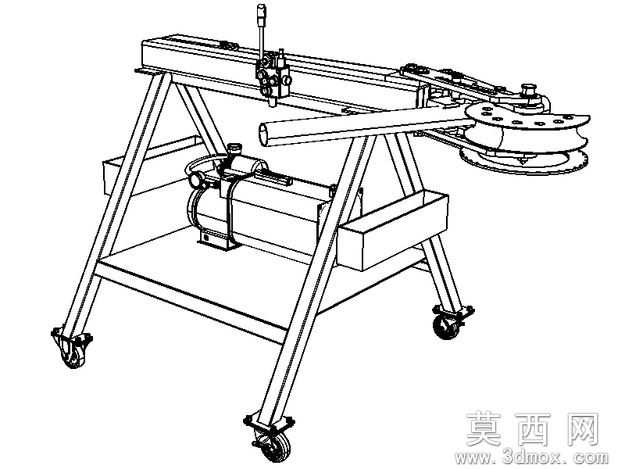

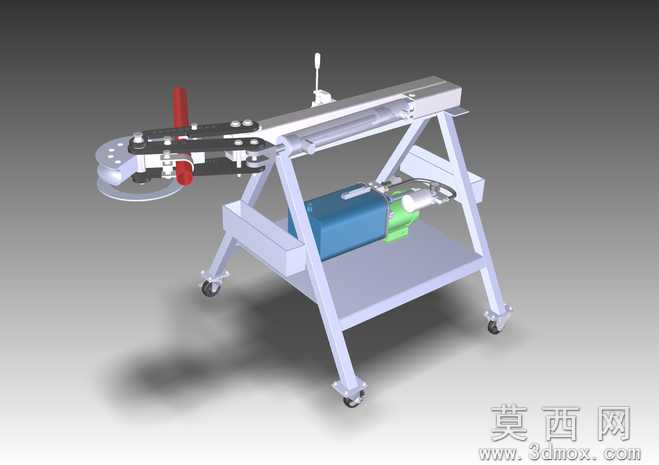

本模型为针对液压管、常规金属管道折弯加工作业设计的弯管折弯机三维模型，采用SolidWorks2011完成全参数化建模，同时输出Rhino、STL等通用格式文件，可兼容多数三维设计、3D打印及仿真软件使用。建模过程严格遵循机械设计规范，对设备的每一处结构都做了1:1等比例还原：底部采用带脚轮的方管焊接机架，机架下层设置置物平台用于放置驱动电机与配套液压组件，上层安装折弯执行机构与手动操作手柄，整体结构布局紧凑合理，兼顾作业稳定性与移动灵活性。材质渲染阶段针对不同部件做了区分处理：机架部分赋予哑光浅灰金属漆材质还原方管焊接机架的真实质感，驱动电机分别赋予蓝色电机壳体、绿色端盖的工业电机标准材质，操作手柄、折弯模具等受力部件赋予高硬度合金钢材质，操作手轮部分赋予红色防滑橡胶材质，脚轮部分赋予黑色橡胶轮面与银色金属支架材质，渲染后整体效果真实还原车间实用设备的视觉特征。结构设计上，该设备采用手动操作配合液压驱动的作业模式，折弯执行端设置可更换的不同管径折弯模具，可适配多种规格的液压管、金属圆管折弯需求，操作手柄通过连杆机构控制折弯模具的进给与复位，机架底部的四个万向脚轮带锁止结构，既方便设备在车间内灵活转场，作业时锁止脚轮即可保证设备稳定性，无需额外打地基固定。设计过程中重点考量了管材折弯的受力特性，折弯模具的圆弧半径经过参数化校核，可避免管材折弯过程中出现瘪管、开裂问题，液压驱动组件的选型匹配了常规小管径管材折弯的推力需求，手动操作结构的设置降低了设备的电控复杂度，既适合小型加工车间的批量管材加工作业，也可用于维修场景的现场管材折弯作业，模型完整保留了所有零件的装配关系与参数特征，可直接用于工程出图、作业仿真、结构优化等后续设计环节。
