卧式混流式水轮机核心部件三维设计

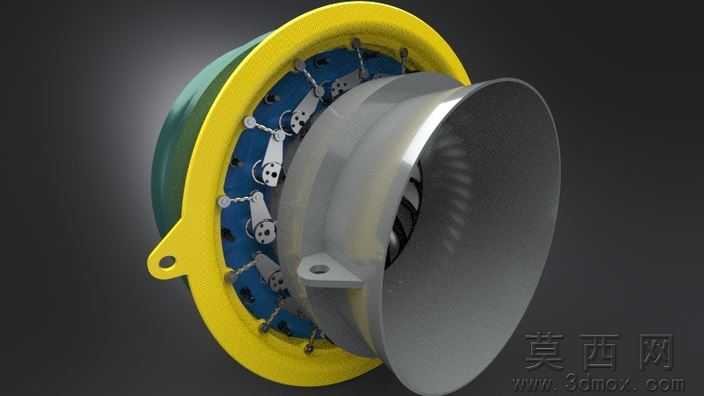

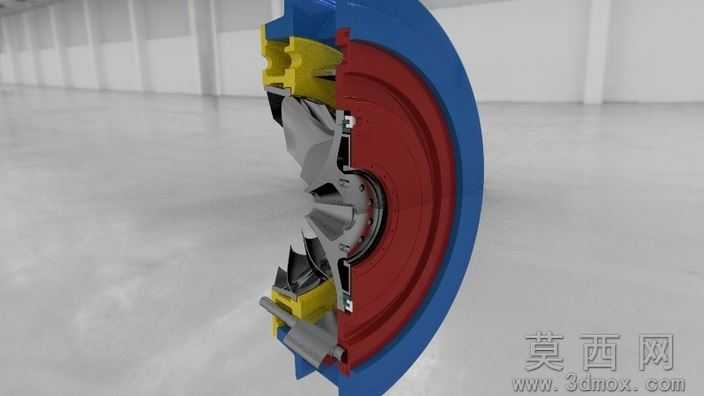

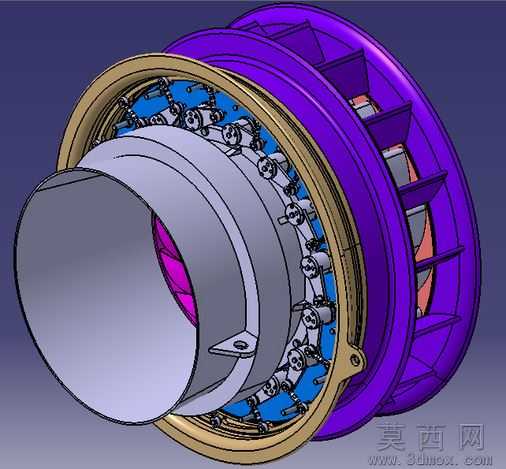

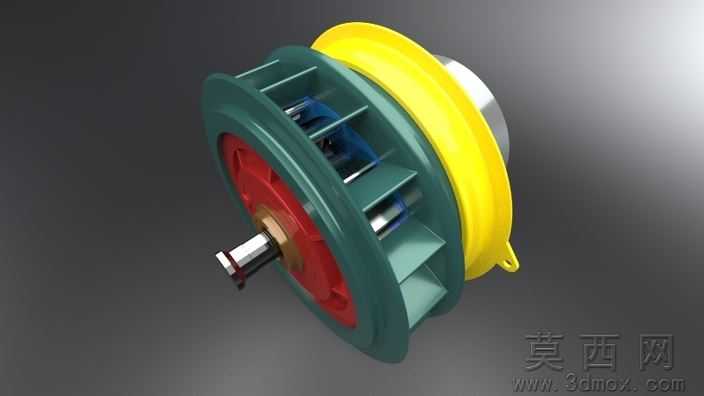

本模型为卧式混流式水轮机核心装配结构，采用主流三维CAD软件完成全参数化建模，整体结构还原度高，可清晰展现水轮机内部的过流部件、转动部件与支撑密封结构的装配关系。建模过程中优先采用自顶向下的设计思路，先确定整机的轴向装配基准与径向回转中心，再依次拆分蜗壳、导水机构、转轮、尾水管等核心子部件，各零件间保留完整的装配约束关系，可实现整体干涉检查与运动仿真验证。材质渲染阶段针对不同部件做了区分设置：外部蜗壳与支撑环采用金属紫配色模拟铸钢基材，导叶调节机构的金属连接件做金属光泽处理，转轮叶片区域做高亮金属质感区分，过流面的密封结构采用蓝色非金属材质标识，转动配合的轴承部位做金属磨砂质感处理，整体渲染层次分明，可直观区分不同功能模块的结构边界。结构设计上完整还原了混流式水轮机的核心特征：蜗壳采用断面渐变的环形流道结构，可保证水流均匀进入导水机构；活动导叶沿周向均匀排布，保留了导叶转动调节的铰接结构，可直观展现导叶开度调节的运动逻辑；转轮采用混流式典型的扭曲叶片结构，叶片与上冠、下环的连接过渡做了圆角处理，符合水力设计的流道顺滑要求；主轴密封与支撑部位的紧固件、定位销均做了等比例还原，细节处的螺栓排布、止口定位结构都完整呈现，可直接用于结构原理展示、装配工艺讲解或后续的水力仿真分析参考。模型导出包含通用STEP、IGES中间格式，可适配多数三维CAD软件打开编辑，也可导入CAE软件做后续的结构强度、流场仿真分析，对于水力机械设计学习、水轮机结构原理教学都有较高的参考价值，建模过程中对各配合面的公差预留、装配间隙都做了合理设置，符合实际卧式水轮机的结构设计规范。
